FL285P51 - Гибридные шаговые двигатели

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Угол шага 0.72°
Погрешность угла шага ±5%
Радиальный люфт 0.02 мм при 400 г
Осевой люфт 0.08 мм при 400 г
Максимальное радиальное усилие (Н) 28
Максимальное осевое усилие (Н) 7
Диэлектрическая прочность 600VAC / 1s
Изоляционное сопротивление 100MОм, 500VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL285P51-1205AF
Ток (А) 1.2
Сопротивление (Ом) 1
Индуктивность (мГн) 0.48

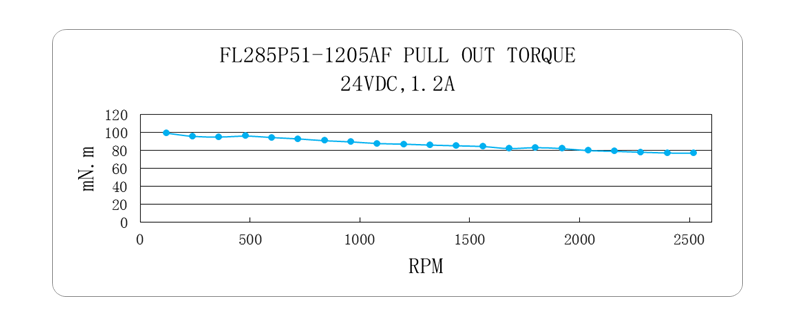

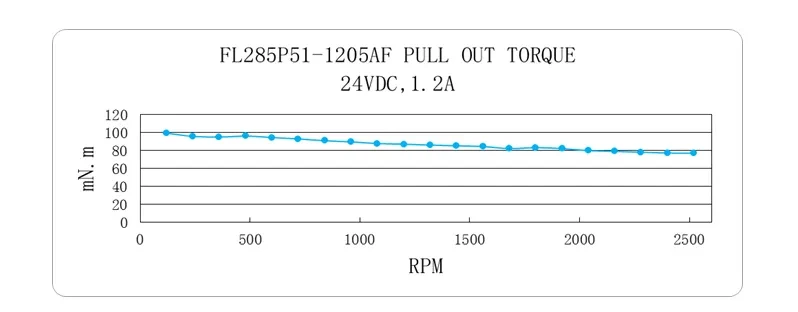

Удерживающий крутящий момент (Н·м) 0.091
Фиксирующий крутящий момент (Н·м) 0.008

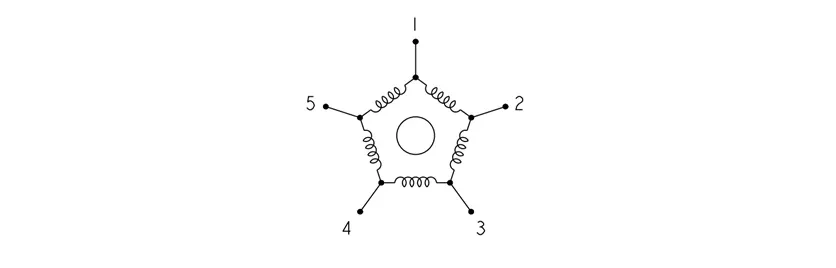

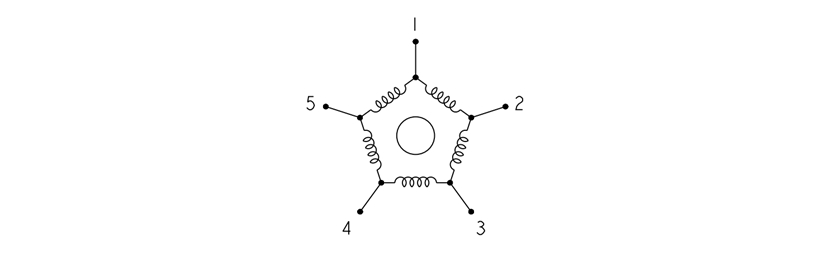

Количество выводных контактов 5
Инерция ротора (г·см²) 18
Масса (кг) 0.2

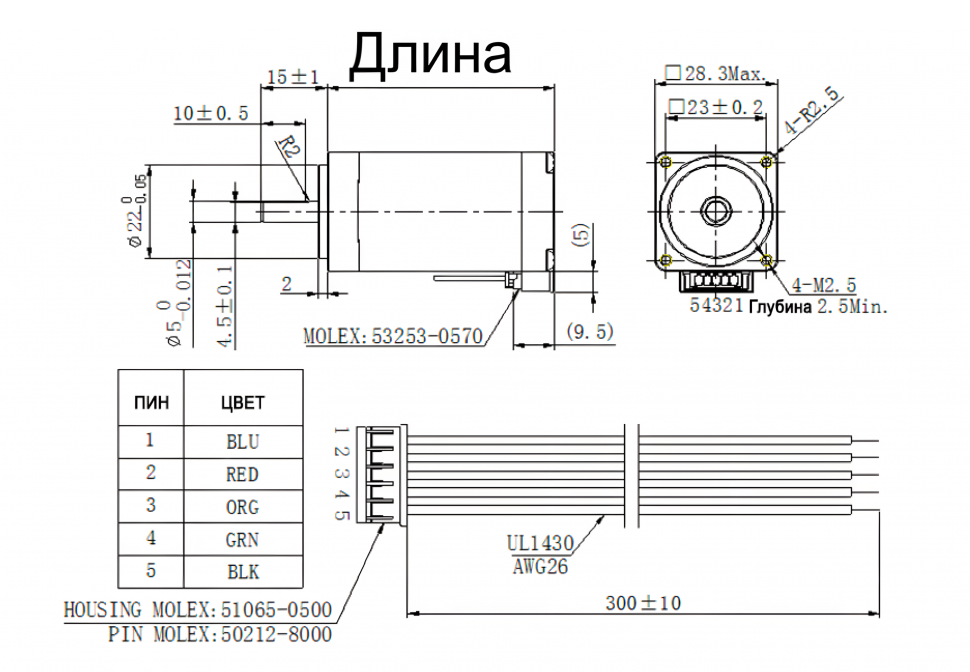

Длина (мм) 52.0 ± 1.0

FL285P51-1205AF

Ток (А) 1.2
Сопротивление (Ом) 1
Индуктивность (мГн) 0.48
Удерживающий крутящий момент (Н·м) 0.091
Фиксирующий крутящий момент (Н·м) 0.008
Количество выводных контактов 5
Инерция ротора (г·см²) 18
Масса (кг) 0.2
Длина (мм) 52.0 ± 1.0

Общее описание

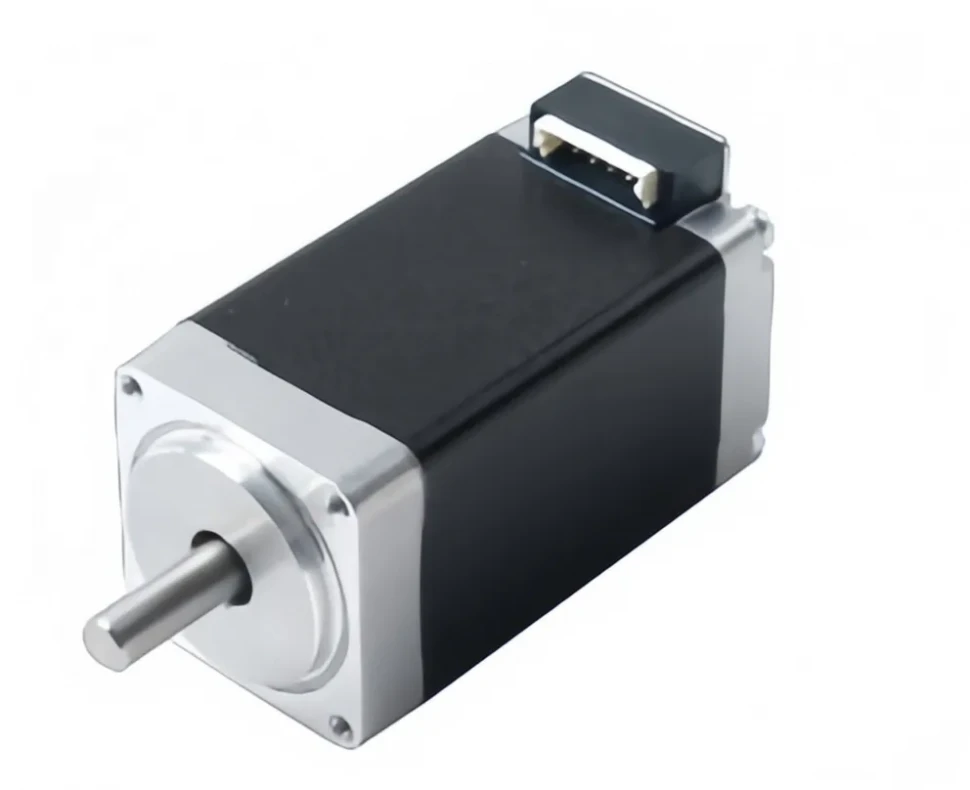

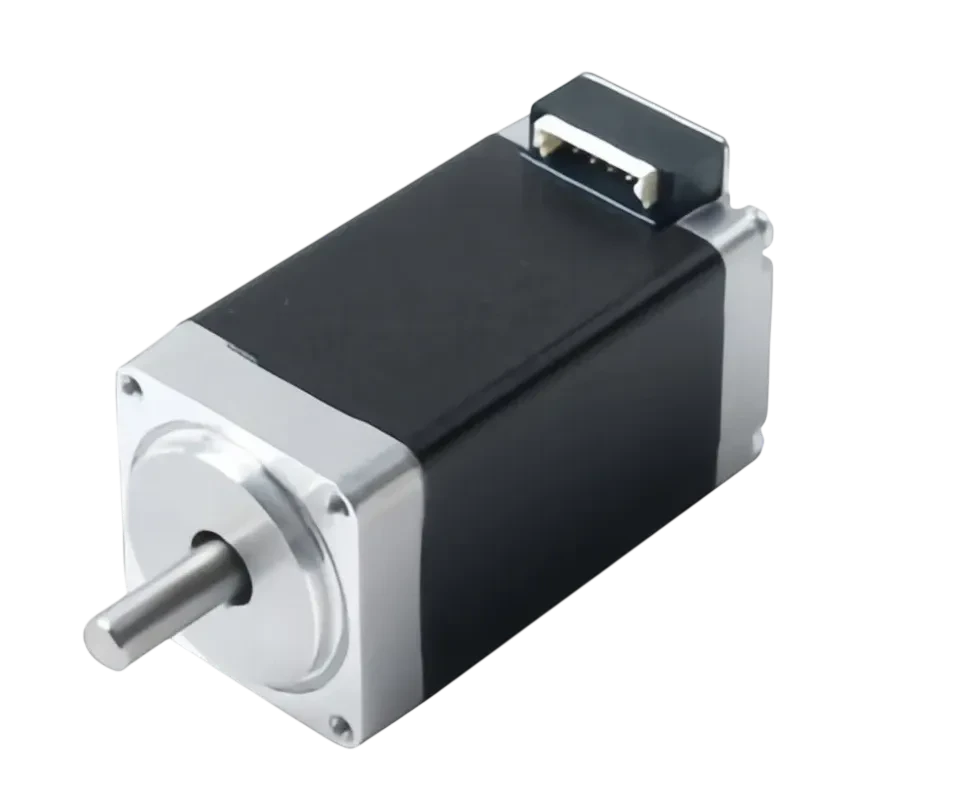

Модель FL285P51 представляет собой гибридный шаговый двигатель с повышенной точностью позиционирования. Ключевые технические параметры включают малый угол шага 0.72° с точностью ±5%, работу с номинальным током 1.2 А и удерживающий момент 0.091 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC, защитная изоляция класса B и 5 выводных контактов. Широкий диапазон рабочих температур от -20°C до +50°C в сочетании с малыми массой и габаритами делает устройство идеальным для применения в высокоточном оборудовании, измерительных системах и компактных автоматизированных устройствах.
