FL25HSV - Серводвигатели без корпуса

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Диэлектрическая прочность 600VAC / 1s
Изоляционное сопротивление 100MОм, 500VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL25HSV05-24V-10025-02 FL25HSV09-24V-10050-02
Количество полюсов 14 14
Количество фаз 3 3
Номинальное напряжение (VDC) 24 24
Номинальный крутящий момент (Н·м) 32 63
Номинальный ток (A) 1.5 3
Номинальная скорость (об/мин) 10000 10000
Номинальная мощность (Вт) 33 65
Скорость (об/мин) 12300 13000
Максимальный крутящий момент (Н·м) 105 204
Ток (А) 5 9.8
Сопротивление (Ом) 1.7 0.77
Индуктивность (мГн) 0.6 0.28
Постоянная крутящего момента (Н·м/А) 22.8 21.5
Обратная ЭДС (Vrms/KRPM) 1.37 1.3
Масса (кг) 0.0018 0.0285
Электрическая постоянная времени (мс) 0.35 0.36

FL25HSV05-24V-10025-02

Количество полюсов 14
Количество фаз 3
Номинальное напряжение (VDC) 24
Номинальный крутящий момент (Н·м) 32
Номинальный ток (A) 1.5
Номинальная скорость (об/мин) 10000
Номинальная мощность (Вт) 33
Скорость (об/мин) 12300
Максимальный крутящий момент (Н·м) 105
Ток (А) 5
Сопротивление (Ом) 1.7
Индуктивность (мГн) 0.6
Постоянная крутящего момента (Н·м/А) 22.8
Обратная ЭДС (Vrms/KRPM) 1.37
Масса (кг) 0.0018
Электрическая постоянная времени (мс) 0.35

FL25HSV09-24V-10050-02

Количество полюсов 14
Количество фаз 3
Номинальное напряжение (VDC) 24
Номинальный крутящий момент (Н·м) 63
Номинальный ток (A) 3
Номинальная скорость (об/мин) 10000
Номинальная мощность (Вт) 65
Скорость (об/мин) 13000
Максимальный крутящий момент (Н·м) 204
Ток (А) 9.8
Сопротивление (Ом) 0.77
Индуктивность (мГн) 0.28
Постоянная крутящего момента (Н·м/А) 21.5
Обратная ЭДС (Vrms/KRPM) 1.3
Масса (кг) 0.0285
Электрическая постоянная времени (мс) 0.36

Общее описание

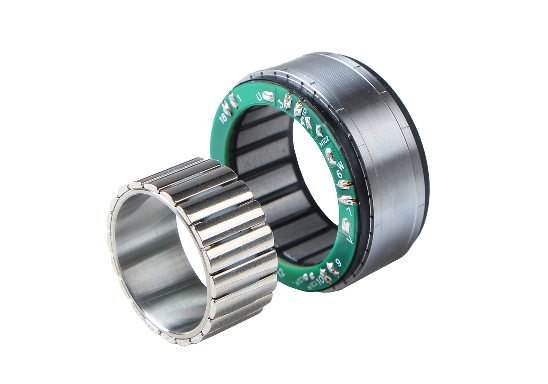

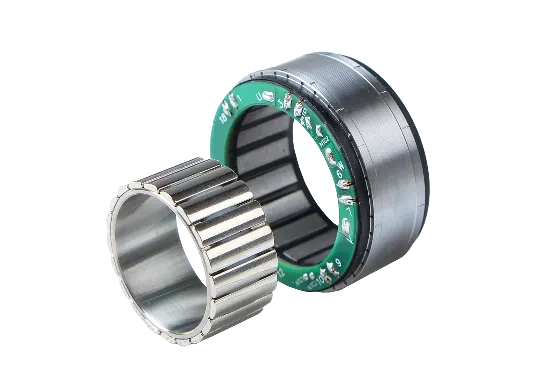

Модель FL25HSV представляет собой бескорпусный серводвигатель. Ключевые технические параметры включают номинальную мощность до 65 Вт, номинальную скорость до 10000 об/мин и номинальный крутящий момент до 0.063 Н·м. Конструктивные особенности двигателя гарантируют его стабильную и точную работу: компактное бескорпусное исполнение и максимальный крутящий момент до 0.204 Н·м. Унифицированные геометрические параметры способствуют упрощённой интеграции в различные системы. Двигатель отличается высоким классом изоляции (Класс Б), диэлектрической прочностью 600VAC/1s, сопротивлением изоляции 100 МОм при 500VDC и рабочим диапазоном температур от -20°C до +50°C.

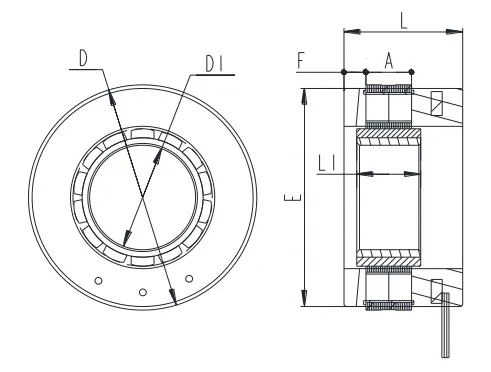

Параметры FL50HSV08 FL50HSV15 Допуск
Наружный диаметр статора D 25.0 мм 25.0 мм ±0.016 (js8)
Длина статора L 8.35 мм 12.55 мм ±1
Внутренний диаметр ротора D1 11.6 мм 11.6 мм (+0.018/0) H7
Длина ротора L1 7.0 мм 11.0 мм
Наружный диаметр поверхности заливки компаундом E 24.2 мм 24.2 мм 0/-0.2
Высота поверхности заливки компаундом F 2.4 мм 2.4 мм +0/-0.3
Высота магнитопровода статора A 5.0 мм 9.2 мм +0.2/-0.1

Электрическое соединение

Цвет Модель провода Функция
Желтый ARF250 0.35 мм² AWG22 Фаза U
Красный Фаза V
Черный Фаза W
