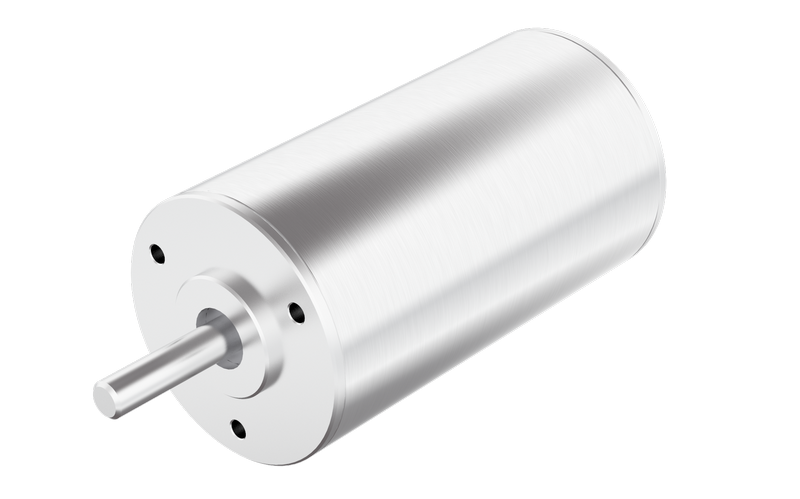

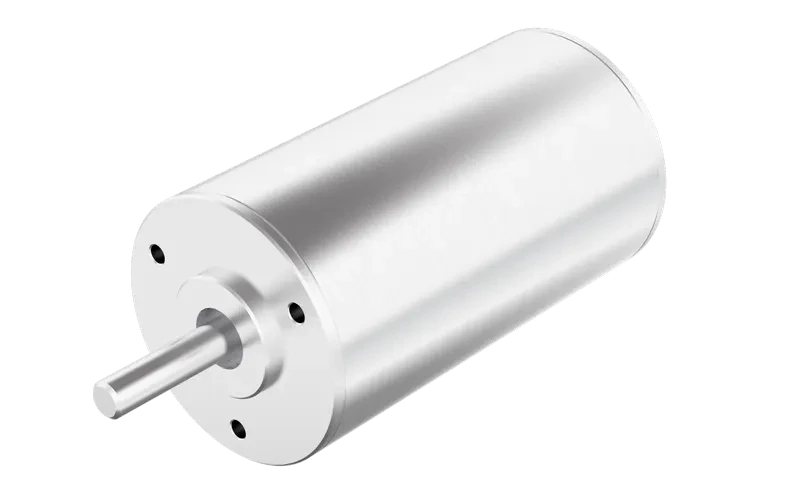

FL24SBL - BLDC постоянного тока
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
| Радиальный люфт | 0.02 |
| Осевой люфт | 0.14 |
| Макс. радиальная сила (Н) | 8 |
| Макс. осевая сила (Н) | 4 |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL24SBL44-24V-12030A | FL24SBL59-24V-18069A | |
| Количество полюсов | 2 | 2 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 |
| Скорость (об/мин) | 20000 | 12000 |
| Ток без нагрузки (А) | 0.4 | 0.12 |
| Номинальный крутящий момент (мН·м) | 40 | 30 |
| Номинальный ток (A) | 3.9 | 1.73 |
| Номинальная скорость (об/мин) | 18500 | 9500 |
| Номинальная мощность (Вт) | 96.8 | 30 |
| КПД (%) | 82 | 77 |
| Пиковый крутящий момент (Н·м) | 120 | 90 |
| Ток (А) | 11.7 | 5.19 |
| Сопротивление (Ом) | 0.52 | 3 |
| Индуктивность (мГн) | 0.054 | 0.24 |
| Постоянная крутящего момента (мН·м/А) | 11.5 | 18.84 |
| Обратная ЭДС (Vrms/KRPM) | 0.85 | 1.4 |
| Термическое сопротивление корпуса (К/Вт) | 7.08 | 8.21 |
| Тепловая постоянная времени двигателя (S) | 803 | 735 |
| Максимальная температура обмотки (℃) | 155 | 155 |
| Электрическая постоянная времени (мс) | 0.104 | 0.08 |

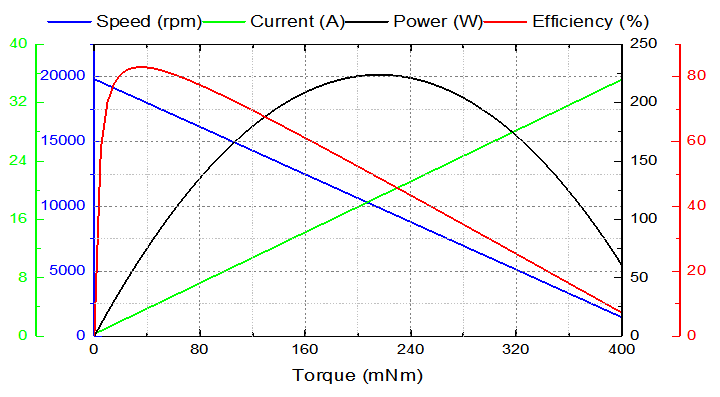

FL24SBL44-24V-12030A
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 20000 |
| Ток без нагрузки (А) | 0.4 |
| Номинальный крутящий момент (мН·м) | 40 |
| Номинальный ток (A) | 3.9 |
| Номинальная скорость (об/мин) | 18500 |
| Номинальная мощность (Вт) | 96.8 |
| КПД (%) | 82 |
| Пиковый крутящий момент (Н·м) | 120 |
| Ток (А) | 11.7 |
| Сопротивление (Ом) | 0.52 |
| Индуктивность (мГн) | 0.054 |
| Постоянная крутящего момента (мН·м/А) | 11.5 |
| Обратная ЭДС (Vrms/KRPM) | 0.85 |
| Термическое сопротивление корпуса (К/Вт) | 7.08 |
| Тепловая постоянная времени двигателя (S) | 803 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.104 |
FL24SBL59-24V-18069A
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 12000 |
| Ток без нагрузки (А) | 0.12 |
| Номинальный крутящий момент (мН·м) | 30 |
| Номинальный ток (A) | 1.73 |
| Номинальная скорость (об/мин) | 9500 |
| Номинальная мощность (Вт) | 30 |
| КПД (%) | 77 |
| Пиковый крутящий момент (Н·м) | 90 |
| Ток (А) | 5.19 |
| Сопротивление (Ом) | 3 |
| Индуктивность (мГн) | 0.24 |
| Постоянная крутящего момента (мН·м/А) | 18.84 |
| Обратная ЭДС (Vrms/KRPM) | 1.4 |
| Термическое сопротивление корпуса (К/Вт) | 8.21 |
| Тепловая постоянная времени двигателя (S) | 735 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.08 |
Электрическое соединение
| Цвет | Тип | Функции |
|---|---|---|
| Красный | AFR250-SY AWG26 | Vcc |
| Синий | W (Hw) | |
| Зеленый | V (Hv) | |
| Белый | U (Hu) | |
| Черный | Земля | |
| Желтый | UL1332 AWG22 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |

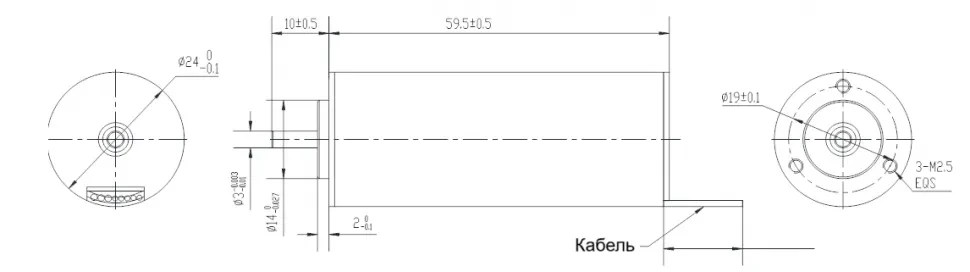

Исполнение
