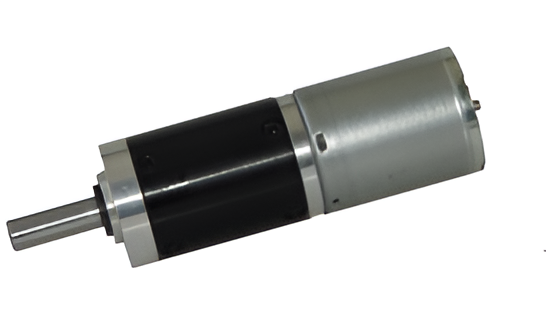

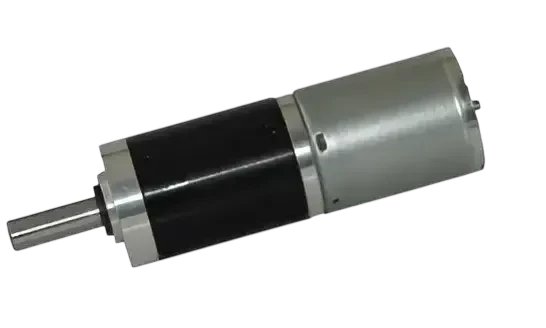

FL24CBL30-24JN10K - Двигатель BLDC с редуктором
Планетарный двигатель с BLDC-двигателем
Материал зубчатого венца: металл
| Модель | Диапазон |
|---|---|
| FL24CBL30/24JN10K | Φ24-дюймовый двигатель, ось давления: 0.1 Нм ~ 1 Нм Планетарный редуктор с внешним диаметром 24 мм, допустимый диапазон нагрузки: 0.1–1 Нм |
Схема подключения
| U | V | W | Vcc | Ha | Hb | Hc | Земля |
|---|---|---|---|---|---|---|---|
| Желтый | Красный | Черный | Красный | Синий | Зеленый | Белый | Черный |
| UL1430 AWG26 | UL1430 AWG28 | ||||||
Технические характеристики бесщеточного двигателя
| Тип | Кол-во полюсов | Кол-во фаз | Ном. напряжение (В) | Скорость ХХ (об/мин) | Ном. скорость (об/мин) | Ном. момент (мН·м) | Ном. мощность (Вт) | Пик. момент (мН·м) | Пик. ток (А) | Сопр. (Ом) | Индукт. (мГн) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FL24CBL30-1250 | 12 | 3 | 12 | 5000 | 4000 | 5.7 | 2.4 | 17.1 | 0.9 | 7.3 | 1.7 |
Технические характеристики бесщеточного мотор-редуктора
Двигатель FL24CBL30-1250
| Коэффициент уменьшения | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество зубчатых передач | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |

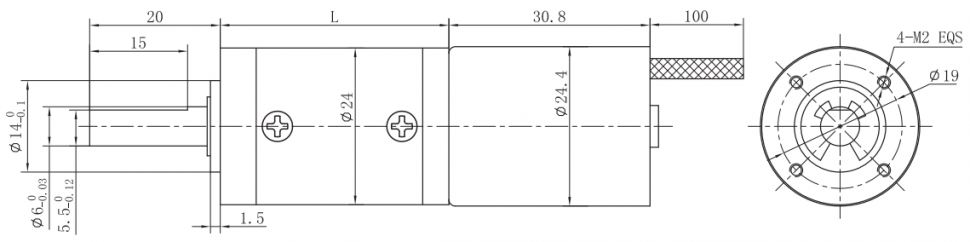

| Длина (L) | мм | 25 | 25 | 31.6 | 31.6 | 31.6 | 38 | 38 | 38 | 38 | 44.4 | 44.4 | 44.4 | 44.4 |
| Скорость холостого хода | об/мин | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 26 | 19 | 14 | 10 |
| Номинальная скорость | об/мин | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 29 | 21 | 15 | 11 | 7.8 |
| Номинальный крутящий момент | Нм | 0.019 | 0.027 | 0.065 | 0.088 | 0.12 | 0.21 | 0.3 | 0.42 | 0.58 | 0.7 | 1 | 1 | 1 |
| Макс. допустимая нагрузка за короткое время | Нм | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 |
