FL24CBL-IE - Двигатели BLDC со встроенным драйвером
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип обмотки | соединение звездой |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.025 |
| Осевой люфт | 0.2-0.5 |
| Максимальное радиальное усилие (Н) | 5 |
| Максимальное осевое усилие (Н) | 2 |
| Диэлектрическая прочность | 300VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20℃~+55℃ |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL24CBL30-12V-4002A-IE | |
| Количество полюсов | 12 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 12 |
| Номинальный крутящий момент (мН·м) | 5.7 |
| Постоянный крутящий момент (мН·м) | 6.8 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 2.4 |
| Пиковый крутящий момент (мН·м) | 17.1 |
| Ток (А) | 0.9 |
| Сопротивление (Ом) | 7.3 |
| Индуктивность (мГн) | 1.7 |
| Постоянная крутящего момента (мН·м/А) | 20 |
| Длина двигателя (мм) | 30.8 |
| Масса (кг) | 0.04 |
FL24CBL30-12V-4002A-IE
| Количество полюсов | 12 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 12 |
| Номинальный крутящий момент (мН·м) | 5.7 |
| Постоянный крутящий момент (мН·м) | 6.8 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 2.4 |
| Пиковый крутящий момент (мН·м) | 17.1 |
| Ток (А) | 0.9 |
| Сопротивление (Ом) | 7.3 |
| Индуктивность (мГн) | 1.7 |
| Постоянная крутящего момента (мН·м/А) | 20 |
| Длина двигателя (мм) | 30.8 |
| Масса (кг) | 0.04 |
Общее описание

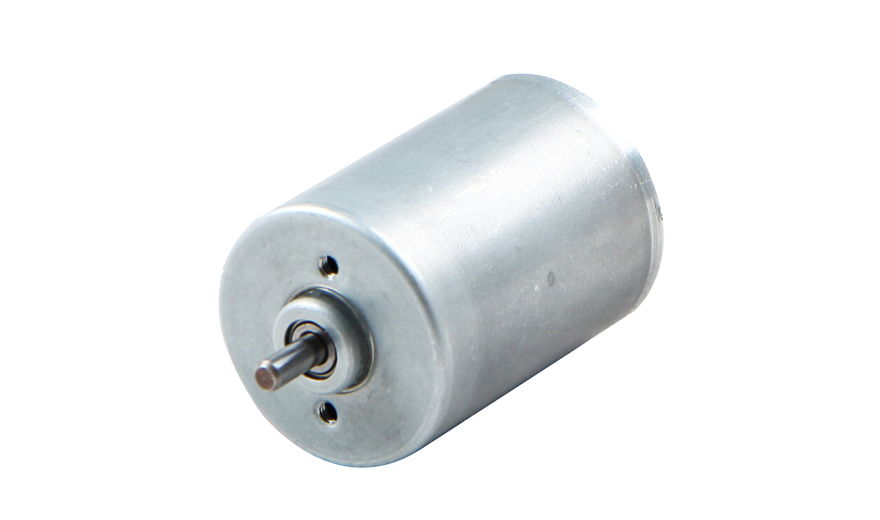

Модель FL24CBL-IE представляет собой компактный бесщеточный двигатель постоянного тока (BLDC) со встроенным драйвером. Ключевые технические параметры включают угол коммутации по датчикам Холла 120°, радиальный люфт 0.025 мм и осевой люфт 0.2 - 0.5 мм. Конструкция двигателя рассчитана на радиальные нагрузки до 5 Н и осевые до 2 Н.

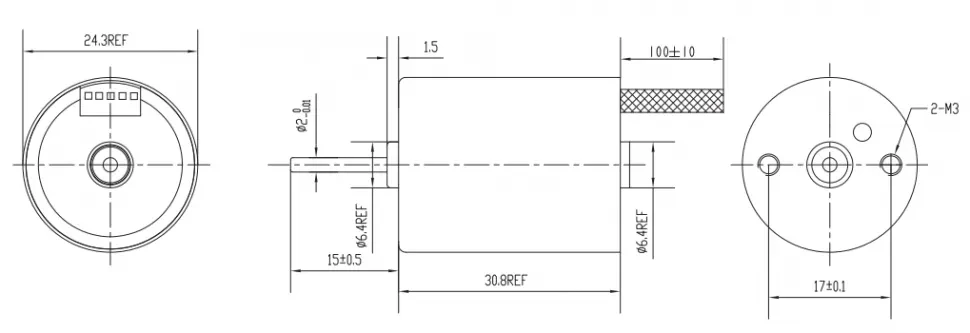

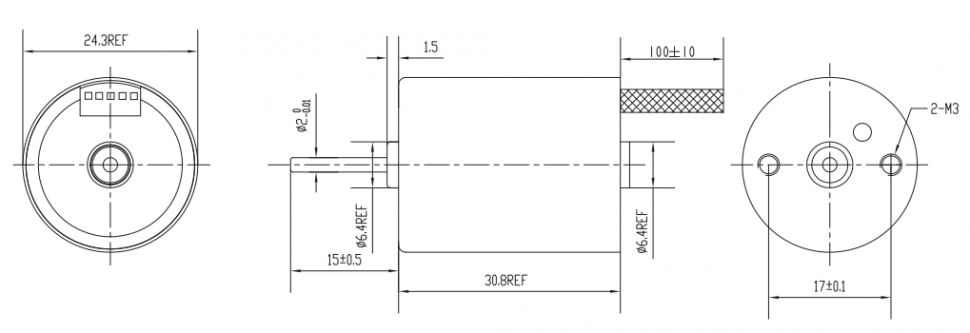

Конструктивной особенностью системы является полная интеграция двигателя и электроники управления в единый миниатюрный корпус диаметром 24.0 мм. Это решение включает в себя датчики Холла, схему коммутации и простые интерфейсы для управления направлением вращения и скоростью. Устройство предназначено для применения в малогабаритных устройствах и системах автоматизации, где критически важны простота подключения, компактность и возможность прямого управления от низковольтных источников питания.
Электрическое соединение
| Тип | Цвет | Функции |
|---|---|---|
| UL1430 AWG26 | Желтый | Vcc |
| Черный | Земля | |
| Белый | Направление вращения: CW/CCW | |
| Зеленый | Регулятор скорости | |
| Синий | Выход тахогенератора |
