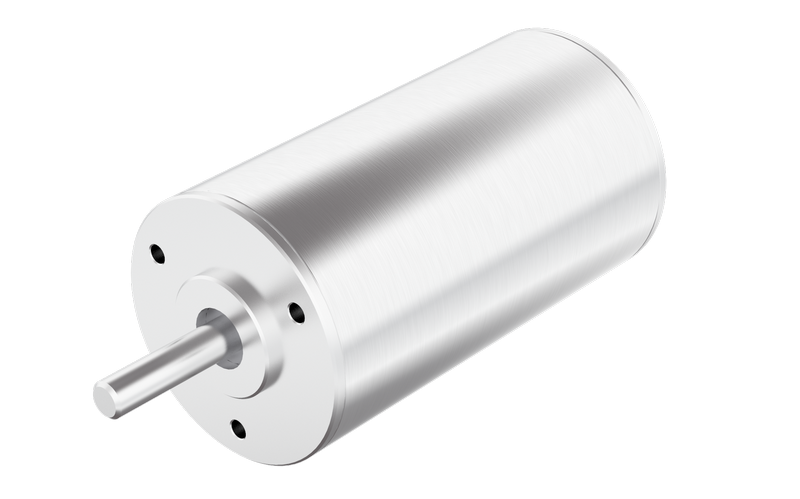

FL22SBL - BLDC постоянного тока
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Диэлектрическая прочность | 360VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
| Радиальный люфт | 0.02 |
| Осевой люфт | 0.14 |
| Максимальное радиальное усилие (Н) | 8 |
| Максимальное осевое усилие (Н) | 4 |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL22SBL58-24V-450-100A | FL22SBL70-24V-300-130A | |
| Количество полюсов | 2 | 2 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 |
| Скорость (об/мин) | 48000 | 40000 |
| Ток без нагрузки (А) | 0.56 | 0.7 |
| Номинальный крутящий момент (мН·м) | 21 | 41 |
| Номинальный ток (A) | 5 | 8.5 |
| Номинальная скорость (об/мин) | 45000 | 30000 |
| Номинальная мощность (Вт) | 100 | 130 |
| КПД (%) | 83.8 | 80 |
| Пиковый крутящий момент (Н·м) | 63 | 82 |
| Ток (А) | 15 | 17 |
| Сопротивление (Ом) | 0.15 | 0.35 |
| Индуктивность (мГн) | 0.012 | 0.036 |
| Постоянная крутящего момента (мН·м/А) | 4.72 | 5.67 |
| Обратная ЭДС (Vrms/KRPM) | 0.35 | 0.42 |
| Термическое сопротивление корпуса (К/Вт) | 6.74 | 6.2 |
| Тепловая постоянная времени двигателя (S) | 900 | 860 |
| Максимальная температура обмотки (℃) | 155 | 155 |
| Электрическая постоянная времени (мс) | 0.08 | 0.1 |
FL22SBL58-24V-450-100A
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 48000 |
| Ток без нагрузки (А) | 0.56 |
| Номинальный крутящий момент (мН·м) | 21 |
| Номинальный ток (A) | 5 |
| Номинальная скорость (об/мин) | 45000 |
| Номинальная мощность (Вт) | 100 |
| КПД (%) | 83.8 |
| Пиковый крутящий момент (Н·м) | 63 |
| Ток (А) | 15 |
| Сопротивление (Ом) | 0.15 |
| Индуктивность (мГн) | 0.012 |
| Постоянная крутящего момента (мН·м/А) | 4.72 |
| Обратная ЭДС (Vrms/KRPM) | 0.35 |
| Термическое сопротивление корпуса (К/Вт) | 6.74 |
| Тепловая постоянная времени двигателя (S) | 900 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.08 |
FL22SBL70-24V-300-130A
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 40000 |
| Ток без нагрузки (А) | 0.7 |
| Номинальный крутящий момент (мН·м) | 41 |
| Номинальный ток (A) | 8.5 |
| Номинальная скорость (об/мин) | 30000 |
| Номинальная мощность (Вт) | 130 |
| КПД (%) | 80 |
| Пиковый крутящий момент (Н·м) | 82 |
| Ток (А) | 17 |
| Сопротивление (Ом) | 0.35 |
| Индуктивность (мГн) | 0.036 |
| Постоянная крутящего момента (мН·м/А) | 5.67 |
| Обратная ЭДС (Vrms/KRPM) | 0.42 |
| Термическое сопротивление корпуса (К/Вт) | 6.2 |
| Тепловая постоянная времени двигателя (S) | 860 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.1 |
Общее описание
Модель FL22SBL представляет собой мощный высокоскоростной бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают очень высокую скорость вращения (до 48000 об/мин), значительный номинальный крутящий момент до 41 мН·м и мощность до 130 Вт. Конструкция двигателя рассчитана на радиальные нагрузки до 8 Н и осевые до 4 Н.
Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 360 VAC, наличие встроенных датчиков Холла для прецизионной коммутации и низкое термическое сопротивление корпуса. Высокий КПД (до 83.8%) и способность работать при экстремально высоких оборотах делают устройство предназначенным для самых требовательных специализированных применений, таких как турбокомпрессоры и другое оборудование, где критически важны максимальная частота вращения, высокая мощность и надежность.
Электрическое соединение
| Цвет | Тип | Функции |
|---|---|---|
| Красный | AFR250-SY AWG26 | Vcc |
| Синий | W (Hw) | |
| Зеленый | V (Hv) | |
| Белый | U (Hu) | |
| Черный | Земля | |
| Желтый | UL1332 AWG22 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |

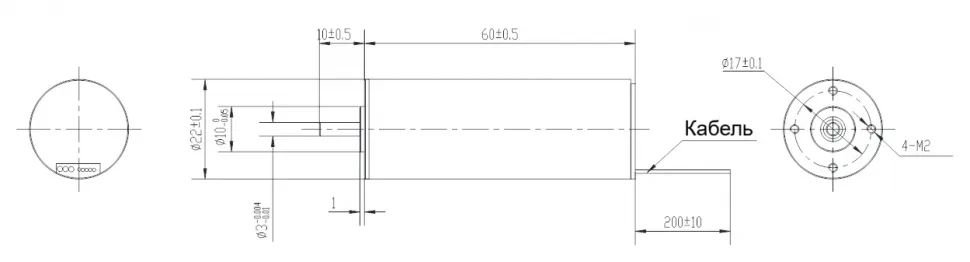

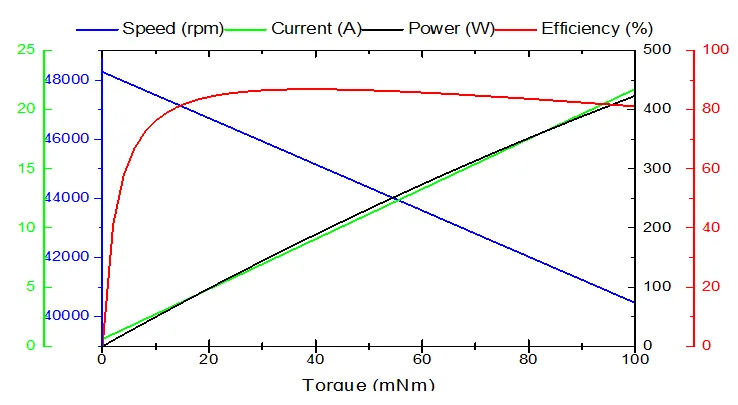

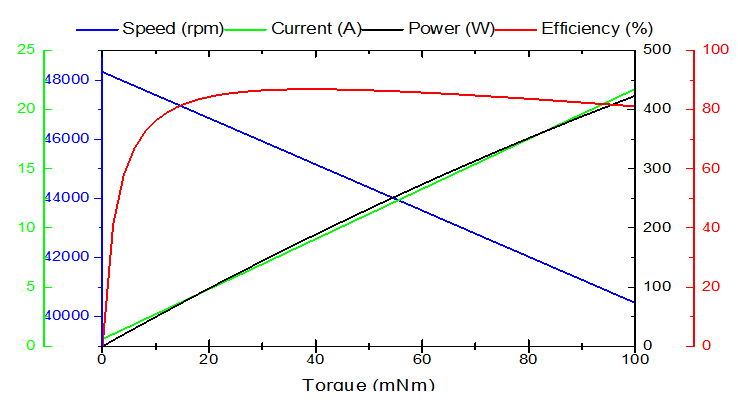

Исполнение
