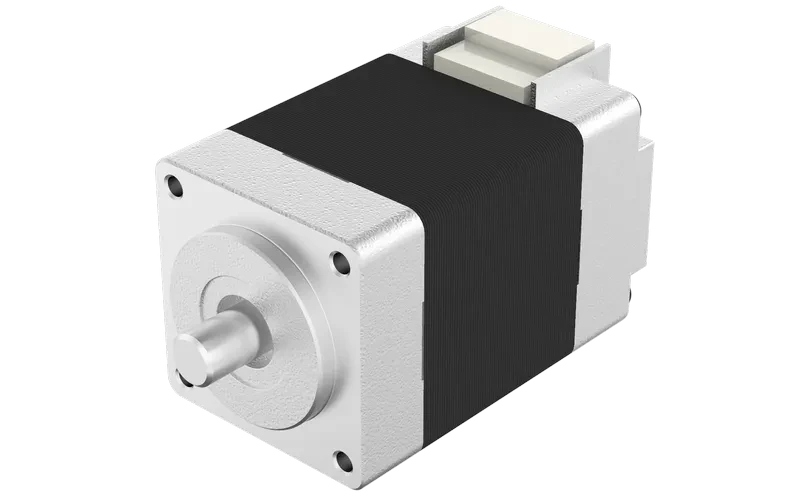

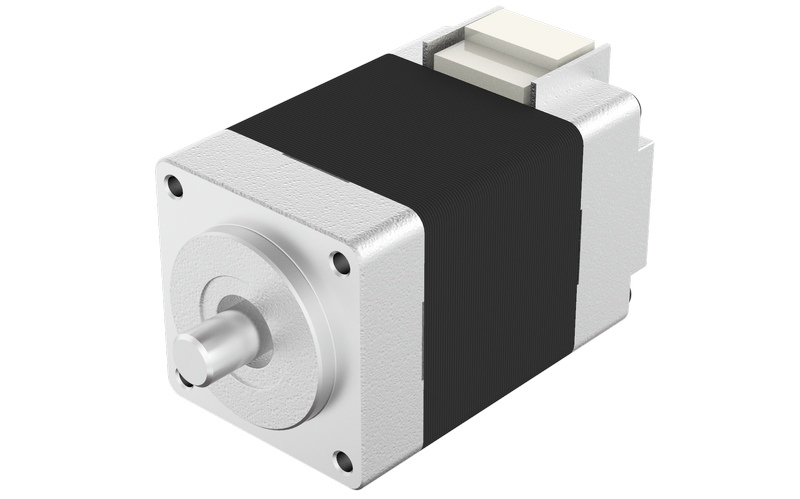

FL20STH - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 20 |
| Максимальное осевое усилие (Н) | 2 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||
|---|---|---|---|
| FL20STH30-0604A | FL20STH33-0604A | FL20STH42-0804A | |
| Ток (А) | 0.6 | 0.6 | 0.8 |
| Сопротивление (Ом) | 6.5 | 6.5 | 5.4 |
| Индуктивность (мГн) | 1.7 | 1.7 | 1.5 |
| Удерживающий крутящий момент (Н·м) | 0.018 | 0.018 | 0.03 |
| Фиксирующий крутящий момент (Н·м) | 0.002 | 0.002 | 0.002 |

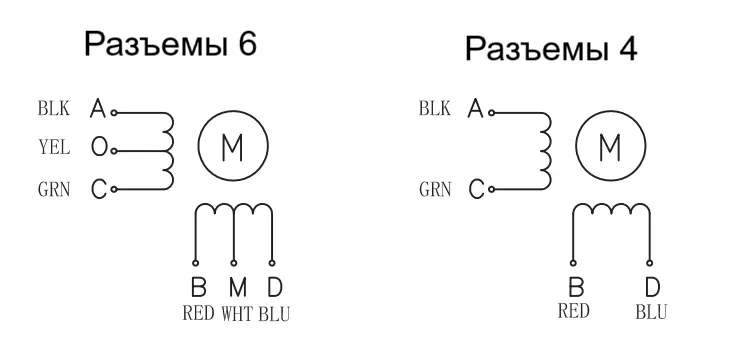

| Количество выводных контактов | 4 | 4 | 4 |
| Инерция ротора (г·см²) | 2 | 2 | 3.6 |
| Масса (кг) | 0.06 | 0.06 | 0.08 |

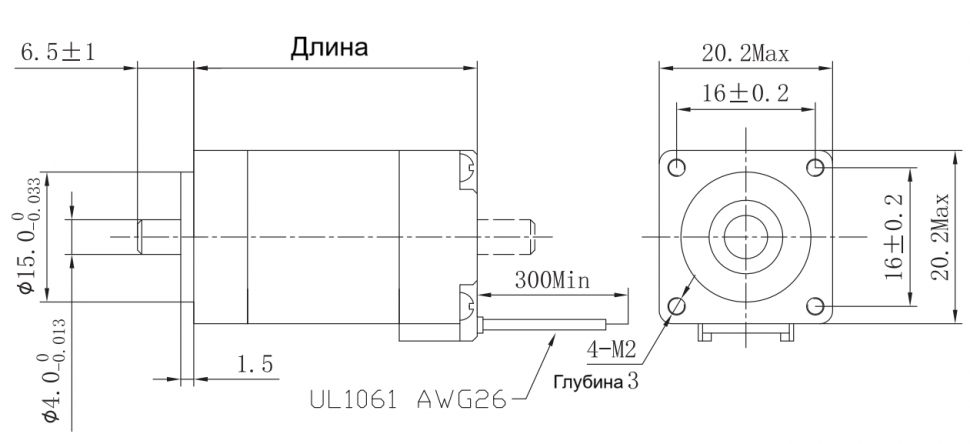

| Длина (мм) | 30.0 | 33.0 | 42.0 |
FL20STH30-0604A
| Ток (А) | 0.6 |
| Сопротивление (Ом) | 6.5 |
| Индуктивность (мГн) | 1.7 |
| Удерживающий крутящий момент (Н·м) | 0.018 |
| Фиксирующий крутящий момент (Н·м) | 0.002 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 2 |
| Масса (кг) | 0.06 |
| Длина (мм) | 30.0 |
FL20STH33-0604A
| Ток (А) | 0.6 |
| Сопротивление (Ом) | 6.5 |
| Индуктивность (мГн) | 1.7 |
| Удерживающий крутящий момент (Н·м) | 0.018 |
| Фиксирующий крутящий момент (Н·м) | 0.002 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 2 |
| Масса (кг) | 0.06 |
| Длина (мм) | 33.0 |
FL20STH42-0804A
| Ток (А) | 0.8 |
| Сопротивление (Ом) | 5.4 |
| Индуктивность (мГн) | 1.5 |
| Удерживающий крутящий момент (Н·м) | 0.03 |
| Фиксирующий крутящий момент (Н·м) | 0.002 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 3.6 |
| Масса (кг) | 0.08 |
| Длина (мм) | 42.0 |
Общее описание
Модель FL20STH представляет собой компактный гибридный шаговый двигатель. Ключевые технические параметры включают угол шага 1.8° с высокой точностью ±5%, работу с номинальным током до 0.8 А и удерживающий момент до 0.03 Н·м. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу в малогабаритных системах: минимальные радиальный и осевой люфты, диэлектрическая прочность 600 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C, несколько вариантов длины корпуса, малая инерция и масса позволяют использовать устройство в портативном оборудовании, медицинских приборах и компактных автоматизированных системах.
