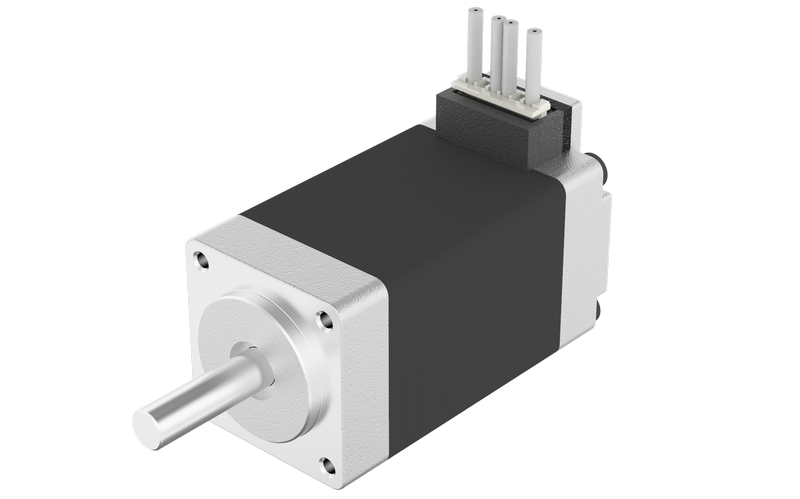

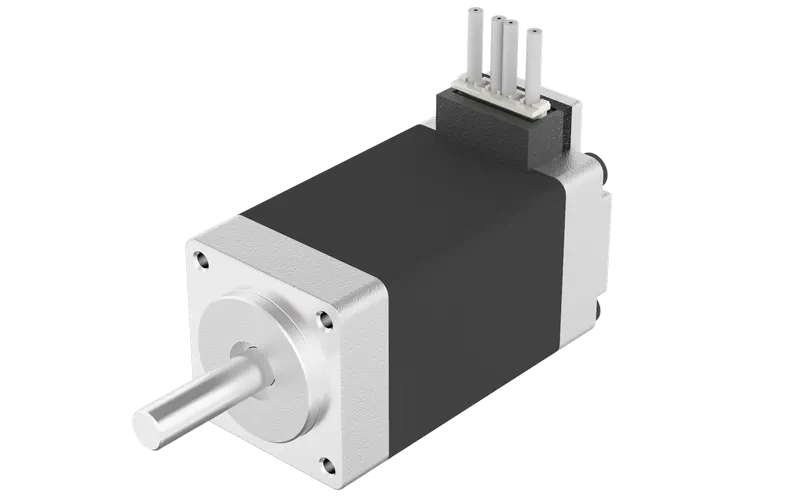

FL20STC - Шаговые двигатели со встроенным разъемом

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor
Угол шага 1.8°
Погрешность угла шага ±5%
Радиальный люфт 0.02 мм при 450 г
Осевой люфт 0.08 мм при 450 г
Максимальное радиальное усилие (Н) 75
Максимальное осевое усилие (Н) 15
Диэлектрическая прочность 600 VAC / 1s
Изоляционное сопротивление 100 MОм, 500 VDC
Колебание температуры -20°C~+50°C
Класс изоляции Класс Б

Стандартные модели

Характеристика Модель
FL20STC33-0604A
Ток (А) 0.6
Сопротивление (Ом) 6.4
Индуктивность (мГн) 2.6
Удерживающий крутящий момент (Н·м) 0.022
Фиксирующий крутящий момент (Н·м) 0.002

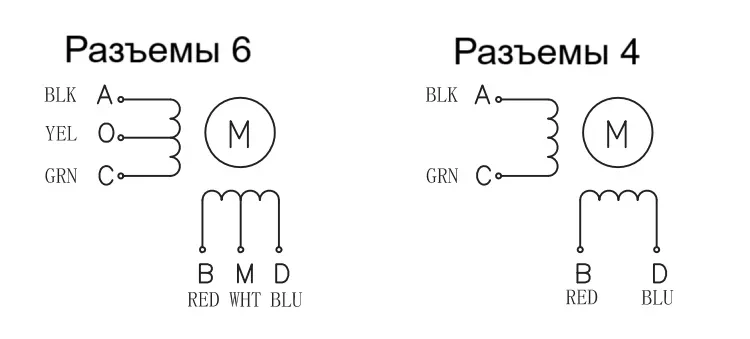

Количество выводных контактов 4
Инерция ротора (г·см²) 2
Масса (кг) 0.06

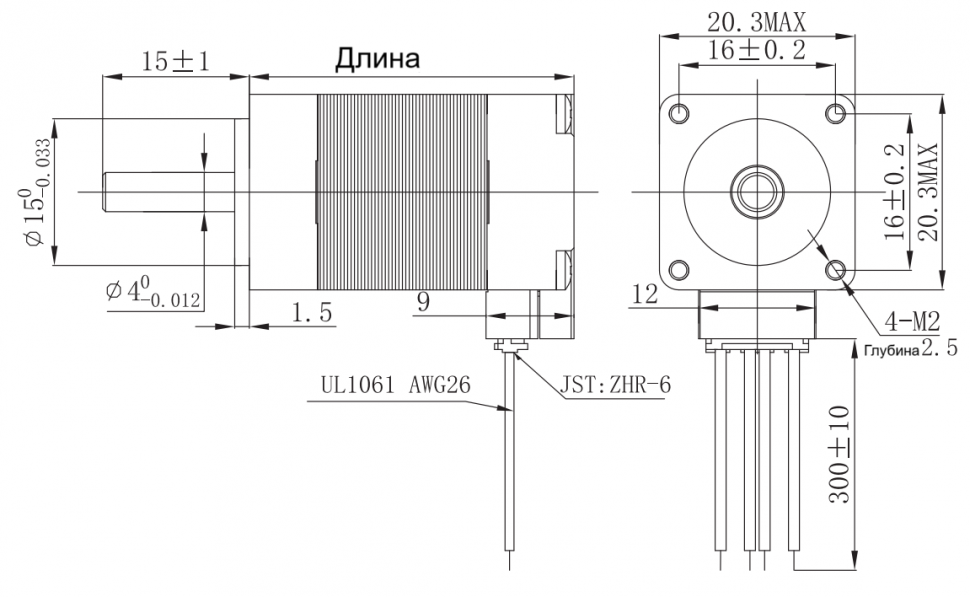

Длина (мм) 33.0

FL20STC33-0604A

Ток (А) 0.6
Сопротивление (Ом) 6.4
Индуктивность (мГн) 2.6
Удерживающий крутящий момент (Н·м) 0.022
Фиксирующий крутящий момент (Н·м) 0.002
Количество выводных контактов 4
Инерция ротора (г·см²) 2
Масса (кг) 0.06
Длина (мм) 33.0

Общее описание

Модель FL20STC представляет собой компактный шаговый двигатель со встроенным разъемом. Ключевые технические параметры включают стандартный угол шага 1.8° с высокой точностью ±5%, удерживающий момент 0.022 Н·м и номинальный ток 0.6 А. Конструкция обеспечивает минимальный радиальный (0.02 мм) и осевой (0.08 мм) люфт при нагрузке 450 г, а также способность выдерживать радиальные нагрузки до 75 Н и осевые до 15 Н.

Конструктивные особенности двигателя, такие как встроенный разъем для удобства подключения, высокий класс изоляции (Класс Б) и проверка диэлектрической прочностью 600 VAC, обеспечивают его надежную и удобную интеграцию в системы управления. Широкий диапазон рабочих температур (от -20°C до +50°C) и стабильные электрические параметры позволяют использовать устройство в различных промышленных и автоматизированных системах, где требуются точное позиционирование, надежность и упрощенный монтаж.
