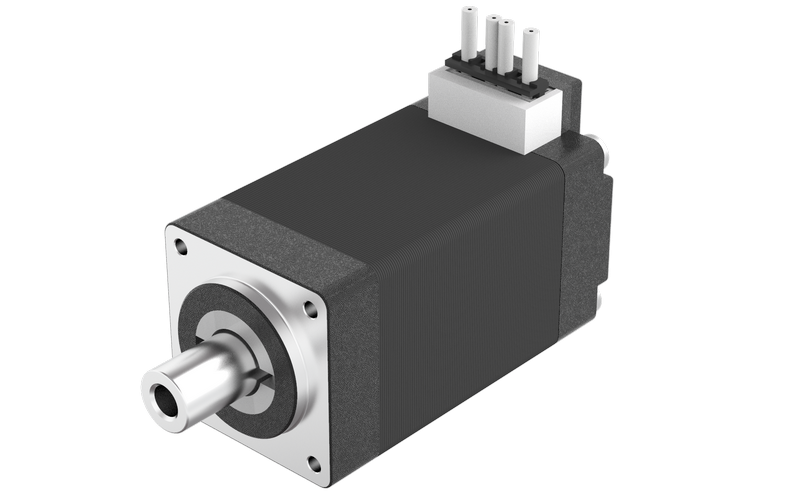

FL20STC - Шаговые двигатели с полым валом
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 10 |
| Максимальное осевое усилие (Н) | 4 |
| Диэлектрическая прочность | 600 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL20STC33-0604AC-H | FL20STC40-0604AC-H | |
| Ток (А) | 0.6 | 0.6 |
| Сопротивление (Ом) | 6.4 | 7.2 |
| Индуктивность (мГн) | 2.6 | 3.15 |
| Удерживающий крутящий момент (Н·м) | 0.022 | 0.036 |
| Фиксирующий крутящий момент (Н·м) | 0.002 | 0.002 |

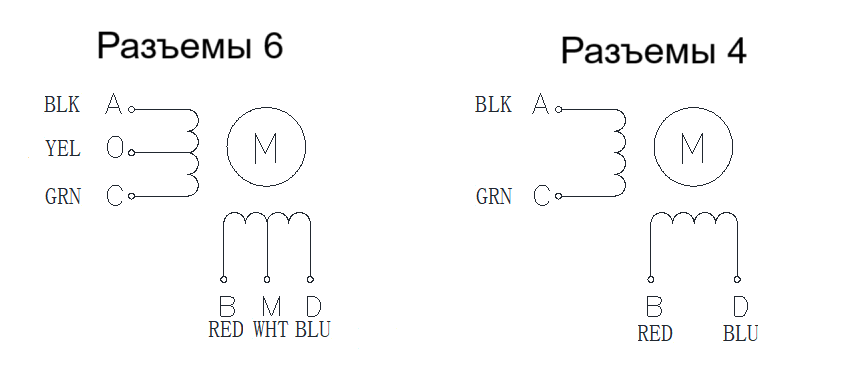

| Количество выводных контактов | 4 | 4 |
| Инерция ротора (г·см²) | 2 | 2.9 |
| Масса (кг) | 0.06 | 0.08 |
| Длина (мм) | 33.0 | 40.0 |
FL20STC33-0604AC-H
| Ток (А) | 0.6 |
| Сопротивление (Ом) | 6.4 |
| Индуктивность (мГн) | 2.6 |
| Удерживающий крутящий момент (Н·м) | 0.022 |
| Фиксирующий крутящий момент (Н·м) | 0.002 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 2 |
| Масса (кг) | 0.06 |
| Длина (мм) | 33.0 |
FL20STC40-0604AC-H
| Ток (А) | 0.6 |
| Сопротивление (Ом) | 7.2 |
| Индуктивность (мГн) | 3.15 |
| Удерживающий крутящий момент (Н·м) | 0.036 |
| Фиксирующий крутящий момент (Н·м) | 0.002 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 2.9 |
| Масса (кг) | 0.08 |
| Длина (мм) | 40.0 |
Общее описание
Модель FL20STC представляет собой шаговый двигатель с полым валом. Ключевые технические параметры включают стандартный угол шага 1.8° с высокой точностью ±5%, удерживающий момент до 0.036 Н·м и ток до 0.6 А. Конструкция полого вала обеспечивает минимальный радиальный люфт (0.02 мм) и осевой люфт (0.08 мм) при нагрузке 450 г, а также способность выдерживать радиальные нагрузки до 10 Н и осевые до 4 Н.
Конструктивные особенности двигателя, такие как полый вал, высокий класс изоляции (Класс Б) и проверка диэлектрической прочностью 600 VAC, обеспечивают его надежную работу в компактных и прецизионных системах управления. Широкий диапазон рабочих температур (от -20°C до +50°C) и стабильные электрические параметры позволяют использовать устройство в различных промышленных и автоматизированных системах, где требуются точное позиционирование и возможность прокладки валов или кабелей через центр двигателя.
