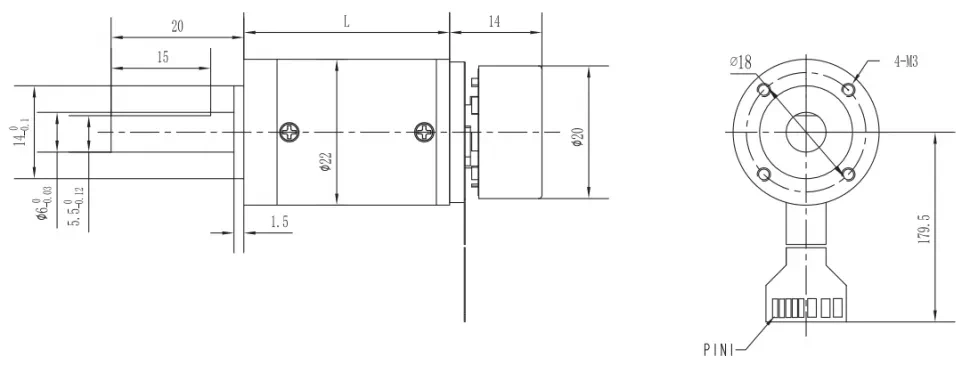

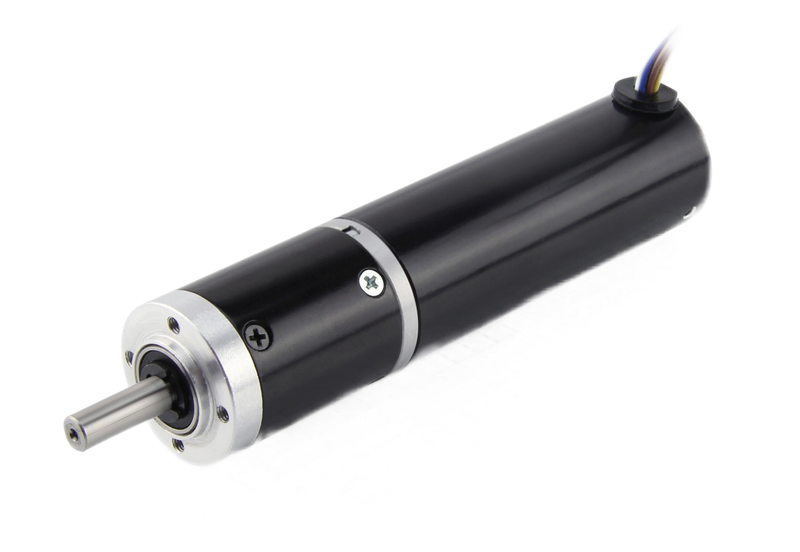

FL20BLW14-22JM15K - Двигатели BLDC с редуктором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
Планетарный двигатель с BLDC-двигателем
(Материал зубчатого венца: металл)
| Модель | Диапазон |
|---|---|
| FL20BLW14/22JM15K | Φ22-дюймовая трубка, ось давления: 0.15 Нм ~ 1.5 Нм Планетарный редуктор с внешним диаметром 22.0 мм, допустимый диапазон нагрузки: 0.15 - 1.5 Н·м |
Схема электропроводки
Технические данные бесщеточного двигателя
| Разъем | Номер пин-кода | Функции | Описание |
|---|---|---|---|
| ФПК | 1 | В куб. см. | Вход питания датчика Холла: +5 В постоянного тока ~ +24 В постоянного тока |
| 2 | Зал W | ||
| 3 | Зал U | ||
| 4 | Зал V | ||
| 5 | Земля | Холл Граунд | |
| 6 | Фаза W | ||
| 7 | Фаза V | ||
| 8 | Фаза U |
Технические характеристики бесщеточного двигателя
| Тип | Кол-во полюсов | Кол-во фаз | Ном. напряжение (В) | Скорость ХХ (об/мин) | Ном. скорость (об/мин) | Ном. момент (мН·м) | Ном. мощность (Вт) | Пик. момент (мН·м) | Пик. ток (А) | Сопр. (Ом) | Индукт. (мГн) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FL33BL38-2445 | 4 | 3 | 24 | 4500 | 3000 | 22 | 7 | 66 | 0.64 | 12.8 | 7 |
| FL33BL80-2490 | 4 | 3 | 24 | 9000 | 7800 | 50 | 40 | 350 | 11 | 0.86 | 0.55 |
Технические данные бесщеточного редукторного двигателя
Бесщеточный двигатель постоянного тока FL20BLW14-12V-5105A
| Коэффициент уменьшения | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество зубчатых передач | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Длина редуктора (L) | мм | 25.4 | 25.4 | 34.0 | 34.0 | 34.0 | 42.4 | 42.4 | 42.4 | 42.4 | 50.8 | 50.8 | 50.8 |
| Скорость холостого хода | об/мин | 2534 | 1815 | 671 | 495 | 348 | 184 | 132 | 94 | 68 | 50 | 36 | 25 |
| Номинальная скорость | об/мин | 1394 | 998 | 369 | 272 | 191 | 101 | 73 | 52 | 37 | 27 | 20 | 14 |
| Номинальный крутящий момент | Нм | 0.025 | 0.035 | 0.086 | 0.12 | 0.17 | 0.28 | 0.39 | 0.55 | 0.77 | 0.93 | 1.3 | 1.5 |
| Максимально допустимая нагрузка за короткое время | Нм | 0.4 | 0.4 | 1.5 | 1.5 | 1.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
Двигатель BLDC FL20BLW14-24V-5105A
| Коэффициент уменьшения | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество зубчатых передач | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Длина редуктора (L) | мм | 25.4 | 25.4 | 34.0 | 34.0 | 34.0 | 42.4 | 42.4 | 42.4 | 42.4 | 50.8 | 50.8 | 50.8 |
| Скорость холостого хода | об/мин | 2534 | 1815 | 671 | 495 | 348 | 184 | 132 | 94 | 68 | 50 | 36 | 25 |
| Номинальная скорость | об/мин | 1407 | 1008 | 373 | 275 | 193 | 102 | 74 | 52 | 38 | 28 | 20 | 14 |
| Номинальный крутящий момент | Нм | 0.026 | 0.036 | 0.088 | 0.12 | 0.17 | 0.29 | 0.4 | 0.57 | 0.79 | 0.95 | 1.3 | 1.5 |
| Максимально допустимая нагрузка за короткое время | Нм | 0.4 | 0.4 | 1.5 | 1.5 | 1.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
