FL16SBL - BLDC постоянного тока
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Диэлектрическая прочность | 600VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
| Радиальный люфт | 0.02 |
| Осевой люфт | 0.3 |
| Максимальное радиальное усилие (Н) | 15 |
| Максимальное осевое усилие (Н) | 5 |

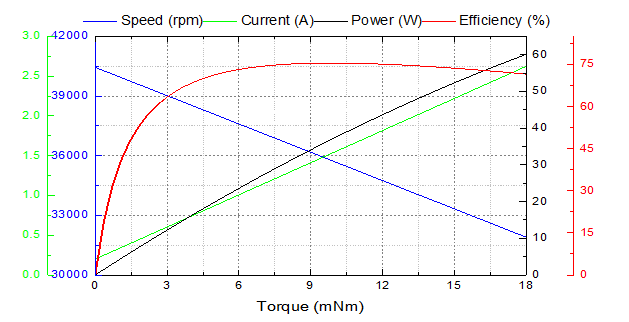

Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL16SBL40-32V-400-21A-5 | FL16SBL40-6V-12000-X | |
| Количество полюсов | 2 | 2 |
| Количество фаз | 3 | 3 |
| Номинальное напряжение (VDC) | 12 | 24 |
| Скорость (об/мин) | 40000 | 12000 |
| Ток без нагрузки (А) | 0.2 | 0.2 |
| Номинальный крутящий момент (мН·м) | 6 | 2.5 |
| Номинальный ток (A) | 1 | 0.5 |
| Номинальная скорость (об/мин) | 35000 | 10000 |
| Номинальная мощность (Вт) | 22 | 2.6 |
| КПД (%) | 80 | 75 |
| Пиковый крутящий момент (Н·м) | 18 | 7.5 |
| Ток (А) | 2.4 | 1.5 |
| Сопротивление (Ом) | 2.25 | 1.4 |
| Индуктивность (мГн) | 0.13 | 0.07 |
| Постоянная крутящего момента (мН·м/А) | 7.43 | 4.7 |
| Обратная ЭДС (Vrms/KRPM) | 0.55 | 0.35 |
| Термическое сопротивление корпуса (К/Вт) | 8.4 | - |
| Тепловая постоянная времени двигателя (S) | 762 | - |
| Максимальная температура обмотки (℃) | 155 | - |
| Электрическая постоянная времени (мс) | 0.057 | - |
FL16SBL40-32V-400-21A-5
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 12 |
| Скорость (об/мин) | 40000 |
| Ток без нагрузки (А) | 0.2 |
| Номинальный крутящий момент (мН·м) | 6 |
| Номинальный ток (A) | 1 |
| Номинальная скорость (об/мин) | 35000 |
| Номинальная мощность (Вт) | 22 |
| КПД (%) | 80 |
| Пиковый крутящий момент (Н·м) | 18 |
| Ток (А) | 2.4 |
| Сопротивление (Ом) | 2.25 |
| Индуктивность (мГн) | 0.13 |
| Постоянная крутящего момента (мН·м/А) | 7.43 |
| Обратная ЭДС (Vrms/KRPM) | 0.55 |
| Термическое сопротивление корпуса (К/Вт) | 8.4 |
| Тепловая постоянная времени двигателя (S) | 762 |
| Максимальная температура обмотки (℃) | 155 |
| Электрическая постоянная времени (мс) | 0.057 |
FL16SBL40-6V-12000-X
| Количество полюсов | 2 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Скорость (об/мин) | 12000 |
| Ток без нагрузки (А) | 0.2 |
| Номинальный крутящий момент (мН·м) | 2.5 |
| Номинальный ток (A) | 0.5 |
| Номинальная скорость (об/мин) | 10000 |
| Номинальная мощность (Вт) | 2.6 |
| КПД (%) | 75 |
| Пиковый крутящий момент (Н·м) | 7.5 |
| Ток (А) | 1.5 |
| Сопротивление (Ом) | 1.4 |
| Индуктивность (мГн) | 0.07 |
| Постоянная крутящего момента (мН·м/А) | 4.7 |
| Обратная ЭДС (Vrms/KRPM) | 0.35 |
| Термическое сопротивление корпуса (К/Вт) | - |
| Тепловая постоянная времени двигателя (S) | - |
| Максимальная температура обмотки (℃) | - |
| Электрическая постоянная времени (мс) | - |
Общее описание

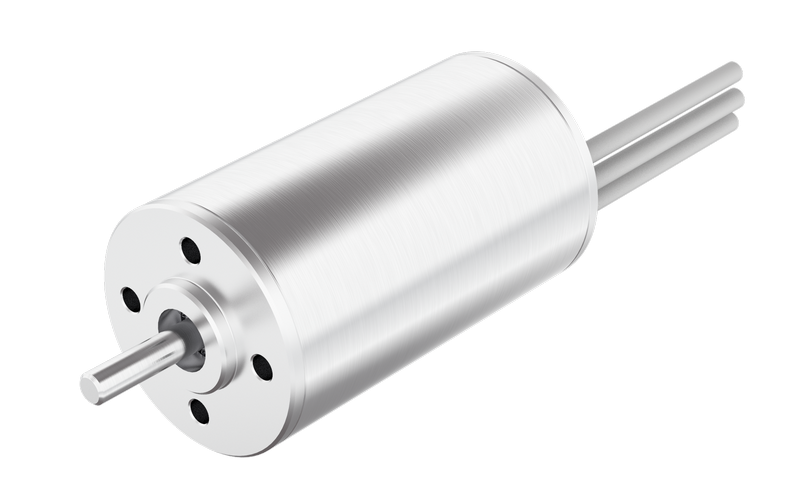

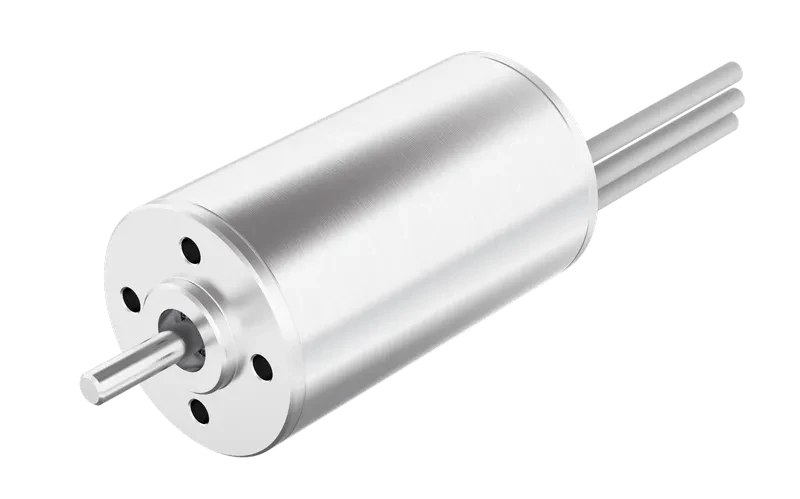

Модель FL16SBL представляет собой высокоскоростной бесщеточный двигатель постоянного тока (BLDC). Ключевые технические параметры включают экстремально высокую скорость вращения (до 40000 об/мин) и номинальный крутящий момент до 6 мН·м. Конструкция двигателя рассчитана на радиальные нагрузки до 15 Н и осевые до 5 Н.
Конструктивные особенности двигателя включают класс изоляции обмоток (Класс Б), проверку диэлектрической прочностью 600 VAC и низкое термическое сопротивление корпуса. Компактные размеры и уникальная способность работать на сверхвысоких скоростях делают устройство идеальным для применения в специализированных высокоскоростных системах, таких как микроприводы, малогабаритные турбины и другое оборудование, где критически важны максимальная частота вращения, малые габариты и надежность.
Электрическое соединение
| Цвет | Тип | Функции |
|---|---|---|
| Желтый | UL1430 AWG26 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |

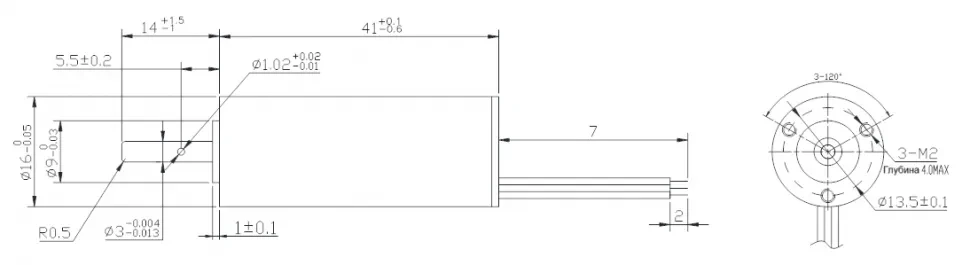

Исполнение
