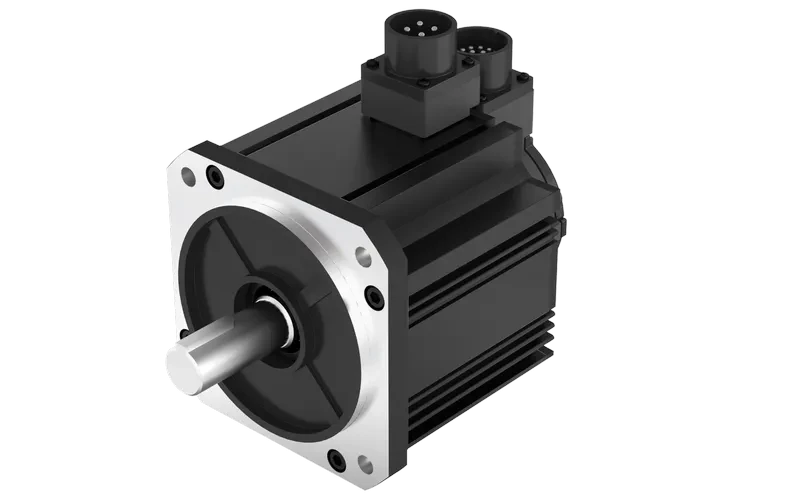

FL130SV - Стандартные серводвигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип кодера | 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения. |
| Максимальное радиальное усилие (Н) | 490 |
| Максимальное осевое усилие (Н) | 196 |
| Класс изоляции | Класс Б |
| Класс IP | IP65 |
| Условия окружающей среды | Температура: -20℃~ +50℃. Относительная влажность: ≤90%RH. Среда установки: ≤1000 м (1000~4000 м, снижение номинальных характеристик), беречь от коррозии, горючих газов, капель масла, пыли. Температура окружающей среды: -20℃~ +85℃. Условия хранения: -20℃. |

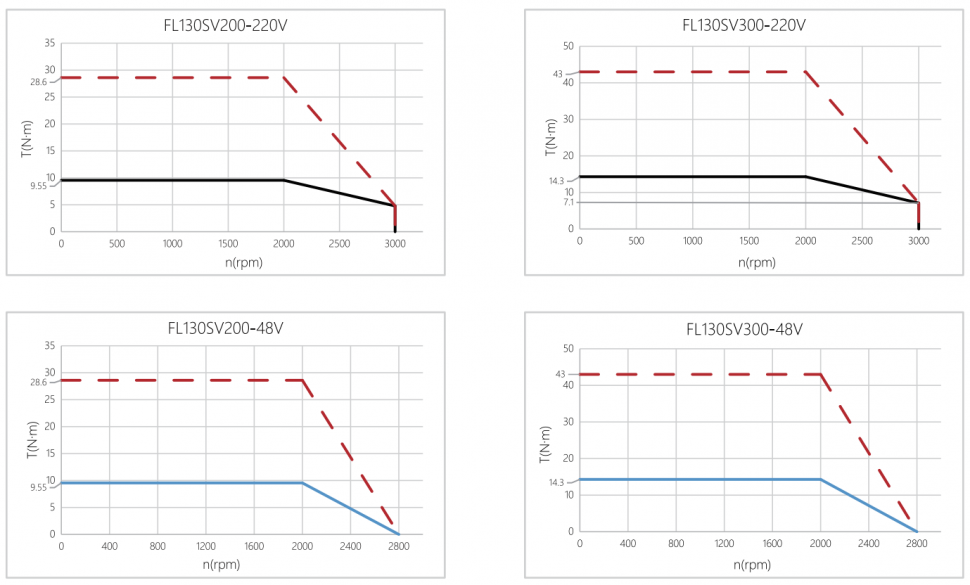

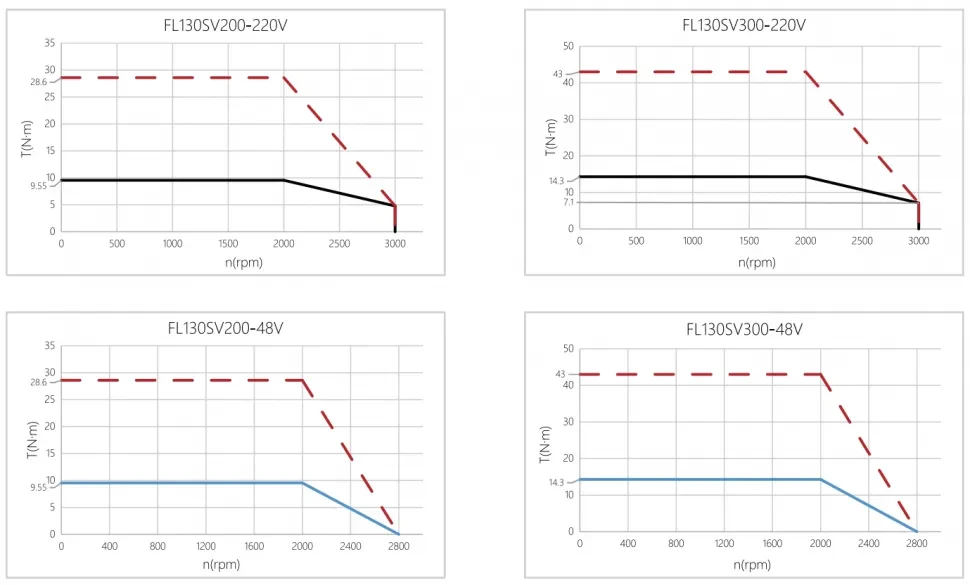

Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL130SV200-220 | FL130SV200-48 | FL130SV300-220 | FL130SV300-48 | |
| Номинальная мощность (Вт) | 2000 | 2000 | 1000 | 1000 |
| Номинальное напряжение (VDC) | 220 | 48 | 220 | 48 |
| Номинальный крутящий момент (мН·м) | 9.55 | 9.55 | 14.3 | 14.3 |
| Номинальный ток (A) | 9.3 | 52.9 | 14 | 79.3 |
| Скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Максимальный крутящий момент (Н·м) | 28.65 | 28.65 | 42.9 | 42.9 |
| Ток (А) | 27.9 | 158.7 | 42 | 237.9 |
| Сопротивление (Ом) | 0.8 | 0.025 | 0.5 | 0.016 |
| Индуктивность (мГн) | 4.2 | 0.14 | 3 | 0.1 |
| Обратная ЭДС (Vrms/KRPM) | 68 | 12 | 68 | 12 |
| Постоянный крутящий момент (мН·м) | 1.12 | 0.2 | 1.12 | 0.2 |
| Электрическая постоянная времени (мс) | 5.3 | 5.6 | 6 | 6.3 |
| Механическая постоянная времени (мс) | 1.53 | 1.54 | 1.36 | 1.4 |
| Инерция ротора (кг·см²) | 14 | 14 | 19.9 | 19.9 |
| Инерция ротора с тормозом (кг·см²) | 15.2 | 15.2 | 20.2 | 20.2 |
| Количество полюсов | 10 | 10 | 10 | 10 |
| Кодер | 2500 p/об. | 2500 p/об. | 2500 p/об. | 2500 p/об. |

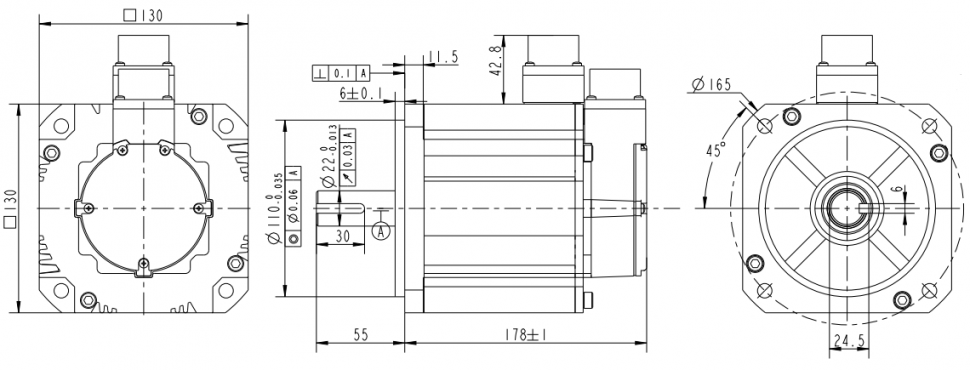

| Длина двигателя L1(мм) | 150.0 | 165.0 | 178.0 | 193.0 |
| Длина двигателя L2(мм) | 178.0 | 193.0 | 206.0 | 221.0 |
| Масса (кг) | 7 | 7.5 | 11.7 | 12.7 |
| Масса с тормозом (кг) | 9.5 | 10 | 14.2 | 15.2 |
FL130SV200-220
| Номинальная мощность (Вт) | 2000 |
| Номинальное напряжение (VDC) | 220 |
| Номинальный крутящий момент (мН·м) | 9.55 |
| Номинальный ток (A) | 9.3 |
| Скорость (об/мин) | 3000 |
| Максимальный крутящий момент (Н·м) | 28.65 |
| Ток (А) | 27.9 |
| Сопротивление (Ом) | 0.8 |
| Индуктивность (мГн) | 4.2 |
| Обратная ЭДС (Vrms/KRPM) | 68 |
| Постоянный крутящий момент (мН·м) | 1.12 |
| Электрическая постоянная времени (мс) | 5.3 |
| Механическая постоянная времени (мс) | 1.53 |
| Инерция ротора (кг·см²) | 14 |
| Инерция ротора с тормозом (кг·см²) | 15.2 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 150.0 |
| Длина двигателя L2(мм) | 178.0 |
| Масса (кг) | 7 |
| Масса с тормозом (кг) | 9.5 |
FL130SV200-48
| Номинальная мощность (Вт) | 2000 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН·м) | 9.55 |
| Номинальный ток (A) | 52.9 |
| Скорость (об/мин) | 3000 |
| Максимальный крутящий момент (Н·м) | 28.65 |
| Ток (А) | 158.7 |
| Сопротивление (Ом) | 0.025 |
| Индуктивность (мГн) | 0.14 |
| Обратная ЭДС (Vrms/KRPM) | 12 |
| Постоянный крутящий момент (мН·м) | 0.2 |
| Электрическая постоянная времени (мс) | 5.6 |
| Механическая постоянная времени (мс) | 1.54 |
| Инерция ротора (кг·см²) | 14 |
| Инерция ротора с тормозом (кг·см²) | 15.2 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 165.0 |
| Длина двигателя L2(мм) | 193.0 |
| Масса (кг) | 7.5 |
| Масса с тормозом (кг) | 10 |
FL130SV300-220
| Номинальная мощность (Вт) | 1000 |
| Номинальное напряжение (VDC) | 220 |
| Номинальный крутящий момент (мН·м) | 14.3 |
| Номинальный ток (A) | 14 |
| Скорость (об/мин) | 3000 |
| Максимальный крутящий момент (Н·м) | 42.9 |
| Ток (А) | 42 |
| Сопротивление (Ом) | 0.5 |
| Индуктивность (мГн) | 3 |
| Обратная ЭДС (Vrms/KRPM) | 68 |
| Постоянный крутящий момент (мН·м) | 1.12 |
| Электрическая постоянная времени (мс) | 6 |
| Механическая постоянная времени (мс) | 1.36 |
| Инерция ротора (кг·см²) | 19.9 |
| Инерция ротора с тормозом (кг·см²) | 20.2 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 178.0 |
| Длина двигателя L2(мм) | 206.0 |
| Масса (кг) | 11.7 |
| Масса с тормозом (кг) | 14.2 |
FL130SV300-48
| Номинальная мощность (Вт) | 1000 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (мН·м) | 14.3 |
| Номинальный ток (A) | 79.3 |
| Скорость (об/мин) | 3000 |
| Максимальный крутящий момент (Н·м) | 42.9 |
| Ток (А) | 237.9 |
| Сопротивление (Ом) | 0.016 |
| Индуктивность (мГн) | 0.1 |
| Обратная ЭДС (Vrms/KRPM) | 12 |
| Постоянный крутящий момент (мН·м) | 0.2 |
| Электрическая постоянная времени (мс) | 6.3 |
| Механическая постоянная времени (мс) | 1.4 |
| Инерция ротора (кг·см²) | 19.9 |
| Инерция ротора с тормозом (кг·см²) | 20.2 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 193.0 |
| Длина двигателя L2(мм) | 221.0 |
| Масса (кг) | 12.7 |
| Масса с тормозом (кг) | 15.2 |

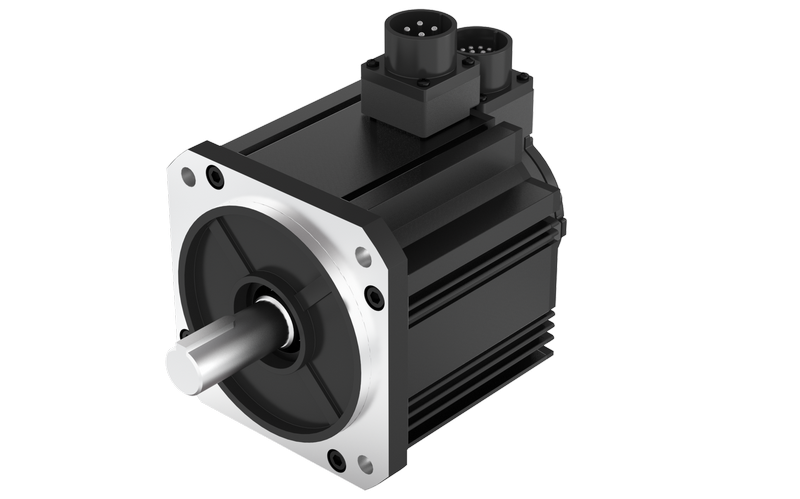

Общее описание
Модель FL130SV представляет собой стандартный серводвигатель. Ключевые технические параметры включают номинальную мощность до 2000 Вт, номинальную скорость до 3000 об/мин и номинальный крутящий момент до 14.3 Н·м.
Конструктивные особенности двигателя гарантируют его стабильную и точную работу: возможность выбора типа обратной связи (оптический, магнитный энкодер или резольвер), высокую механическую нагрузочную способность (максимальная радиальная сила 490 Н, осевая - 196 Н) и расширенный диапазон рабочих характеристик для стандартных моделей. Двигатель отличается высокой степенью защиты IP65, высоким классом изоляции (Класс Б) и широким рабочим диапазоном температур от -20°C до +50°C.
Электрическое соединение
Схему подключения разъёма кабеля питания см. на рисунке.
Схему подключения разъёма энкодера см. на рисунке.
