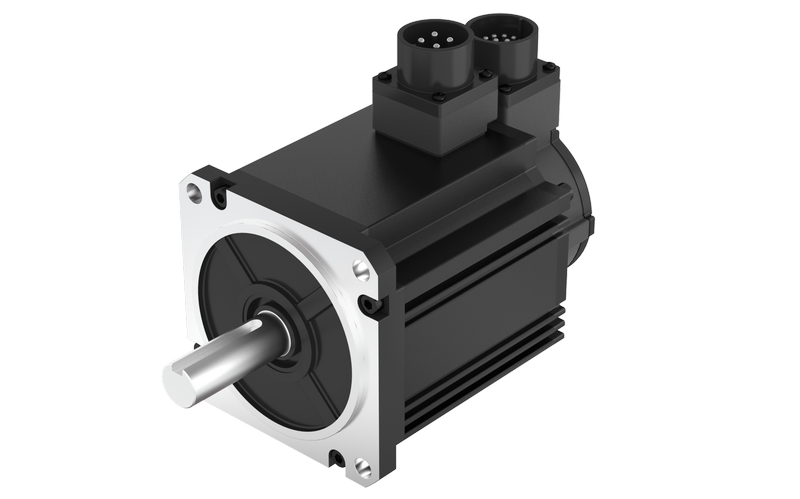

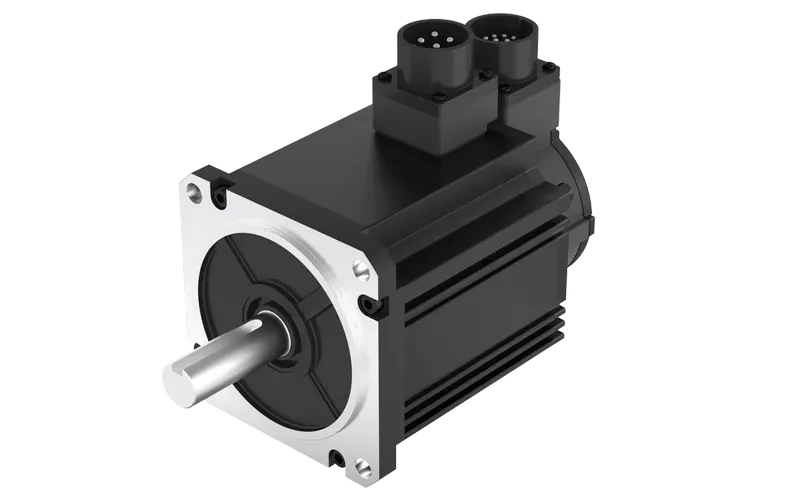

FL110SV - Стандартные серводвигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип кодера | 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения. |
| Макс. радиальная сила (Н) | 630 |
| Макс. осевая сила (Н) | 315 |
| Класс изоляции | Класс Б |
| Класс IP | IP65 |
| Условия окружающей среды | Температура: -20℃~+50℃. Относительная влажность : ≤90%RH. Среда установки: ≤ 1000 м (1000~4000 м , снижение номинальных характеристик) ,беречь от коррозии, горючих газов, капель масла, пыли. Условия хранения: -20℃~+85℃ |

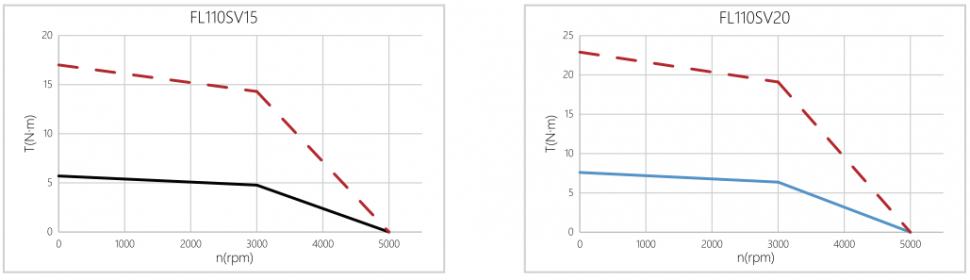

Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL110SV150-220 | FL110SV150-48 | FL110SV200-220 | FL110SV200-48 | |
| Номинальная мощность (Вт) | 1500 | 1500 | 2000 | 2000 |
| Номинальное напряжение (VDC) | 220 | 48 | 220 | 48 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 | 4.77 | 6.37 | 6.37 |
| Номинальный ток (A) | 7.6 | 43.4 | 10.1 | 58 |
| Скорость (об/мин) | 5000 | 5000 | 5000 | 5000 |
| Максимальный крутящий момент (Н·м) | 14.3 | 14.3 | 19.1 | 19.1 |
| Ток (А) | 22.8 | 130 | 30.3 | 174 |
| Сопротивление (Ом) | 0.36 | 0.01 | 0.29 | 0.009 |
| Индуктивность (мГн) | 5.6 | 0.16 | 4.8 | 0.145 |
| Обратная ЭДС (Vrms/KRPM) | 38.1 | 6.35 | 38.1 | 6.63 |
| Постоянный крутящий момент (мН·м) | 0.63 | 0.11 | 0.63 | 0.11 |
| Электрическая постоянная времени (мс) | 15 | 16 | 16.5 | 16.1 |
| Механическая постоянная времени (мс) | 0.48 | 0.48 | 0.51 | 0.53 |
| Инерция ротора (кг·см²) | 3.1 | 3.1 | 4.1 | 4.1 |
| Инерция ротора с тормозом (кг·см²) | 3.47 | 3.47 | 4.47 | 4.47 |
| Количество полюсов | 10 | 10 | 10 | 10 |
| Кодер | 2500 p/об. | 2500 p/об. | 2500 p/об. | 2500 p/об. |

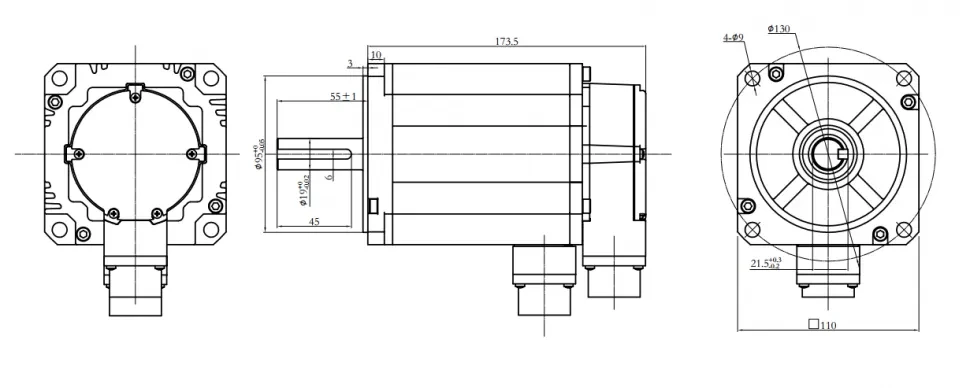

| Длина двигателя L1(мм) | 151.5 | 156.5 | 168.5 | 209.0 |
| Длина двигателя L2(мм) | 187.0 | 192.0 | 204.0 | 209.0 |
| Масса (кг) | 5 | 5.2 | 6.7 | 6.9 |
| Масса с тормозом (кг) | 6 | 6.2 | 7.7 | 7.9 |
FL110SV150-220
| Номинальная мощность (Вт) | 1500 |
| Номинальное напряжение (VDC) | 220 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 |
| Номинальный ток (A) | 7.6 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 14.3 |
| Ток (А) | 22.8 |
| Сопротивление (Ом) | 0.36 |
| Индуктивность (мГн) | 5.6 |
| Обратная ЭДС (Vrms/KRPM) | 38.1 |
| Постоянный крутящий момент (мН·м) | 0.63 |
| Электрическая постоянная времени (мс) | 15 |
| Механическая постоянная времени (мс) | 0.48 |
| Инерция ротора (кг·см²) | 3.1 |
| Инерция ротора с тормозом (кг·см²) | 3.47 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 151.5 |
| Длина двигателя L2(мм) | 187.0 |
| Масса (кг) | 5 |
| Масса с тормозом (кг) | 6 |
FL110SV150-48
| Номинальная мощность (Вт) | 1500 |
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 |
| Номинальный ток (A) | 43.4 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 14.3 |
| Ток (А) | 130 |
| Сопротивление (Ом) | 0.01 |
| Индуктивность (мГн) | 0.16 |
| Обратная ЭДС (Vrms/KRPM) | 6.35 |
| Постоянный крутящий момент (мН·м) | 0.11 |
| Электрическая постоянная времени (мс) | 16 |
| Механическая постоянная времени (мс) | 0.48 |
| Инерция ротора (кг·см²) | 3.1 |
| Инерция ротора с тормозом (кг·см²) | 3.47 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 156.5 |
| Длина двигателя L2(мм) | 192.0 |
| Масса (кг) | 5.2 |
| Масса с тормозом (кг) | 6.2 |
FL110SV200-220
| Номинальная мощность (Вт) | 2000 |
| Номинальное напряжение (VDC) | 220 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 6.37 |
| Номинальный ток (A) | 10.1 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 19.1 |
| Ток (А) | 30.3 |
| Сопротивление (Ом) | 0.29 |
| Индуктивность (мГн) | 4.8 |
| Обратная ЭДС (Vrms/KRPM) | 38.1 |
| Постоянный крутящий момент (мН·м) | 0.63 |
| Электрическая постоянная времени (мс) | 16.5 |
| Механическая постоянная времени (мс) | 0.51 |
| Инерция ротора (кг·см²) | 4.1 |
| Инерция ротора с тормозом (кг·см²) | 4.47 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 168.5 |
| Длина двигателя L2(мм) | 204.0 |
| Масса (кг) | 6.7 |
| Масса с тормозом (кг) | 7.7 |
FL110SV200-48
| Номинальная мощность (Вт) | 2000 |
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 6.37 |
| Номинальный ток (A) | 58 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 19.1 |
| Ток (А) | 174 |
| Сопротивление (Ом) | 0.009 |
| Индуктивность (мГн) | 0.145 |
| Обратная ЭДС (Vrms/KRPM) | 6.63 |
| Постоянный крутящий момент (мН·м) | 0.11 |
| Электрическая постоянная времени (мс) | 16.1 |
| Механическая постоянная времени (мс) | 0.53 |
| Инерция ротора (кг·см²) | 4.1 |
| Инерция ротора с тормозом (кг·см²) | 4.47 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 209.0 |
| Длина двигателя L2(мм) | 209.0 |
| Масса (кг) | 6.9 |
| Масса с тормозом (кг) | 7.9 |
Общее описание
Модель FL110SV представляет собой стандартный серводвигатель. Ключевые технические параметры включают номинальную мощность до 2000 Вт, номинальную скорость до 3000 об/мин и номинальный крутящий момент до 6.37 Н·м.
Конструктивные особенности двигателя гарантируют его стабильную и точную работу: возможность выбора типа обратной связи (оптический, магнитный энкодер или резольвер), высокую механическую нагрузочную способность (максимальная радиальная сила 630 Н, осевая - 315 Н) и расширенный диапазон рабочих характеристик для стандартных моделей. Двигатель отличается высокой степенью защиты IP65, высоким классом изоляции (Класс Б) и широким рабочим диапазоном температур от -20°C до +50°C.
Электрическое соединение
Схему подключения разъёма кабеля питания см. на рисунке.
Схему подключения разъёма энкодера см. на рисунке.
