FL110STH - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 330 |
| Максимальное осевое усилие (Н) | 100 |
| Диэлектрическая прочность | 1200 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | ||
|---|---|---|---|
| FL110STH99-5504A | FL110STH150-6504A | FL110STH201-8004A | |
| Ток (А) | 5.5 | 6.5 | 8 |
| Сопротивление (Ом) | 0.7 | 0.72 | 0.67 |
| Индуктивность (мГн) | 9.8 | 11.5 | 12 |

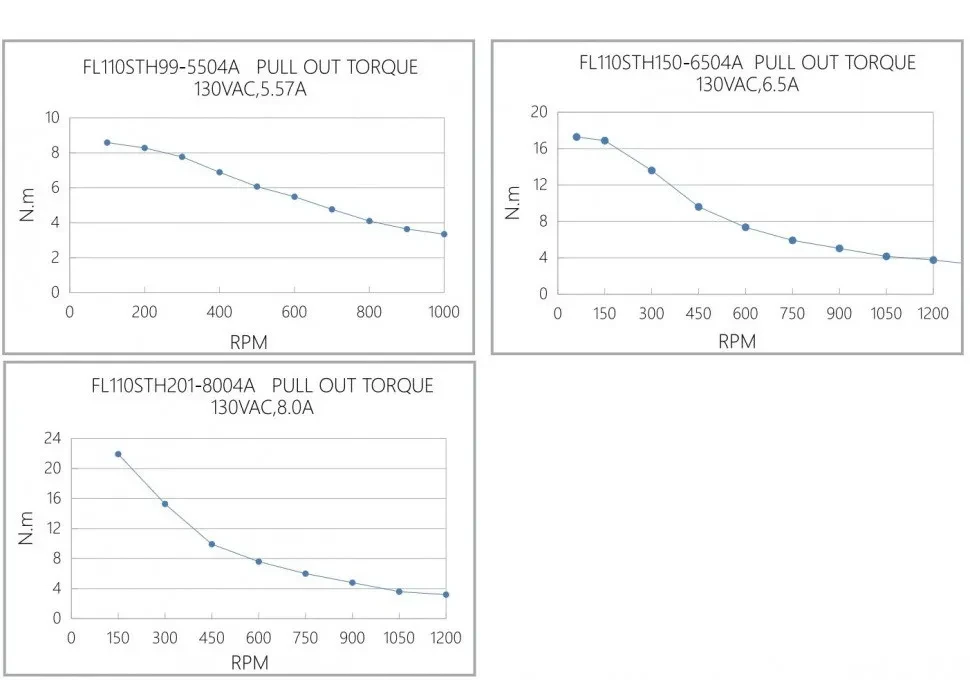

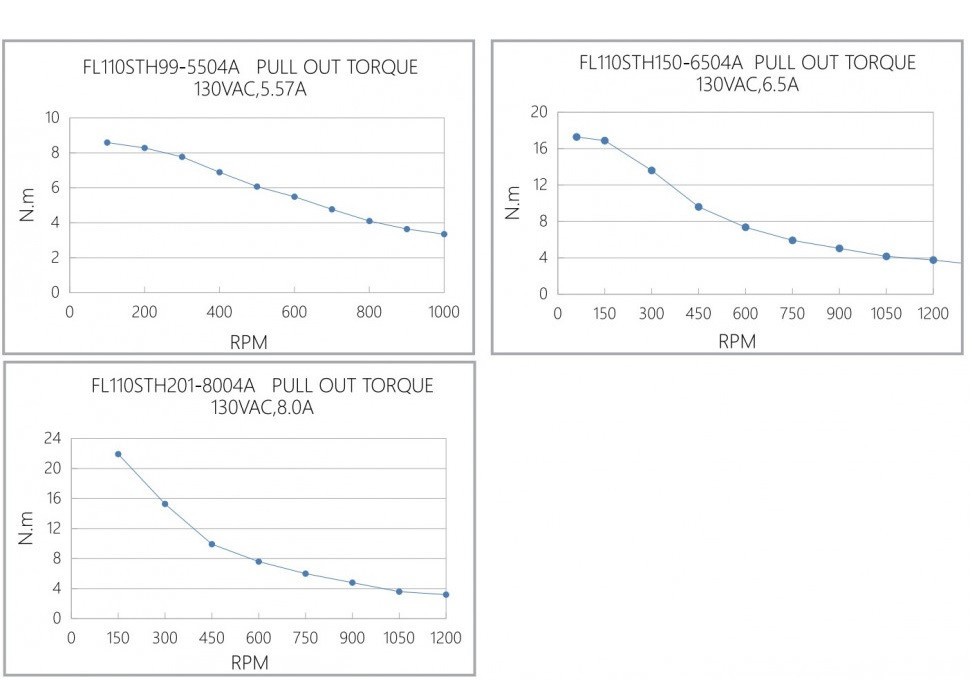

| Удерживающий крутящий момент (Н·м) | 11.2 | 21 | 28 |
| Фиксирующий крутящий момент (Н·м) | 0.55 | 1.09 | 1.62 |

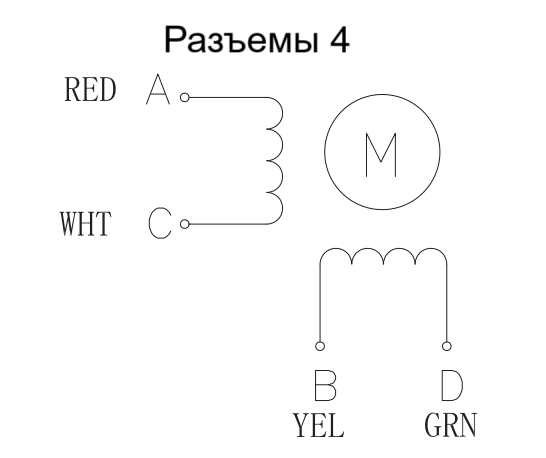

| Количество выводных контактов | 4 | 4 | 4 |
| Инерция ротора (г·см²) | 5 | 8.4 | 11.7 |
| Масса (кг) | 3 | 5.9 | 7.5 |

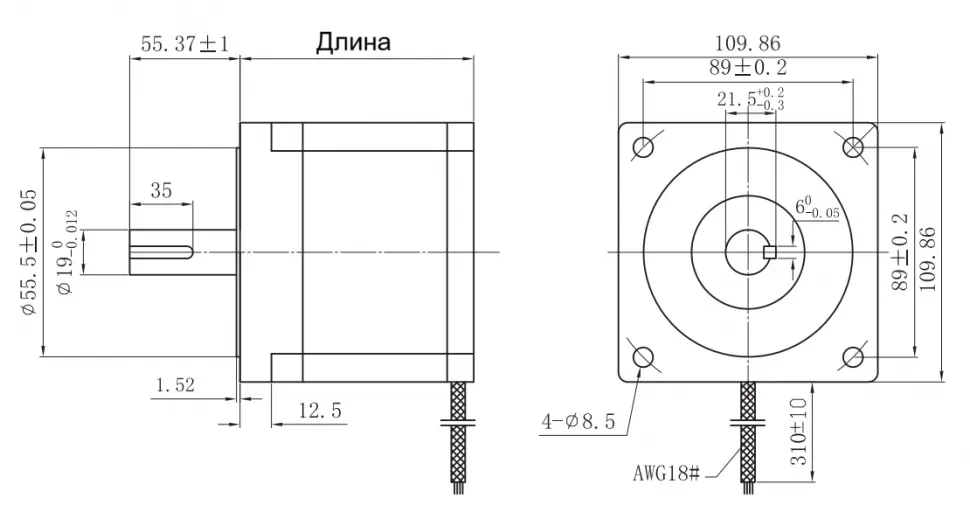

| Длина (мм) | 99.0 ± 1.0 | 150.0 ± 1.0 | 201.0 ± 1.0 |
FL110STH99-5504A
| Ток (А) | 5.5 |
| Сопротивление (Ом) | 0.7 |
| Индуктивность (мГн) | 9.8 |
| Удерживающий крутящий момент (Н·м) | 11.2 |
| Фиксирующий крутящий момент (Н·м) | 0.55 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 5 |
| Масса (кг) | 3 |
| Длина (мм) | 99.0 ± 1.0 |
FL110STH150-6504A
| Ток (А) | 6.5 |
| Сопротивление (Ом) | 0.72 |
| Индуктивность (мГн) | 11.5 |
| Удерживающий крутящий момент (Н·м) | 21 |
| Фиксирующий крутящий момент (Н·м) | 1.09 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 8.4 |
| Масса (кг) | 5.9 |
| Длина (мм) | 150.0 ± 1.0 |
FL110STH201-8004A
| Ток (А) | 8 |
| Сопротивление (Ом) | 0.67 |
| Индуктивность (мГн) | 12 |
| Удерживающий крутящий момент (Н·м) | 28 |
| Фиксирующий крутящий момент (Н·м) | 1.62 |
| Количество выводных контактов | 4 |
| Инерция ротора (г·см²) | 11.7 |
| Масса (кг) | 7.5 |
| Длина (мм) | 201.0 ± 1.0 |
Общее описание

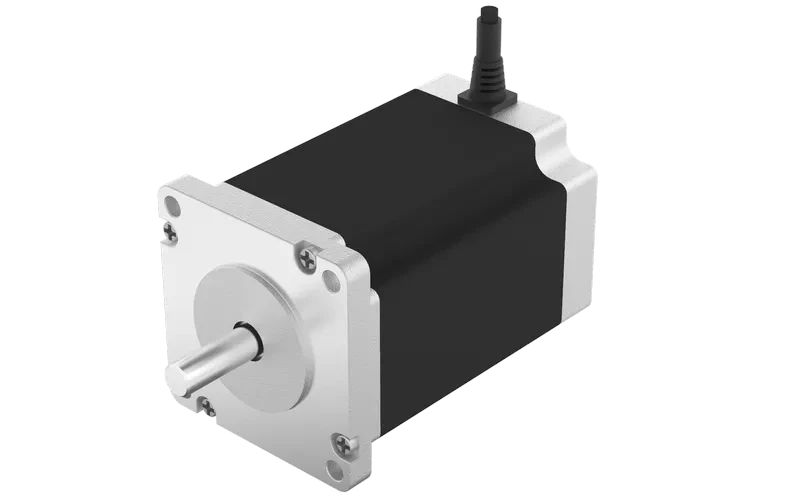

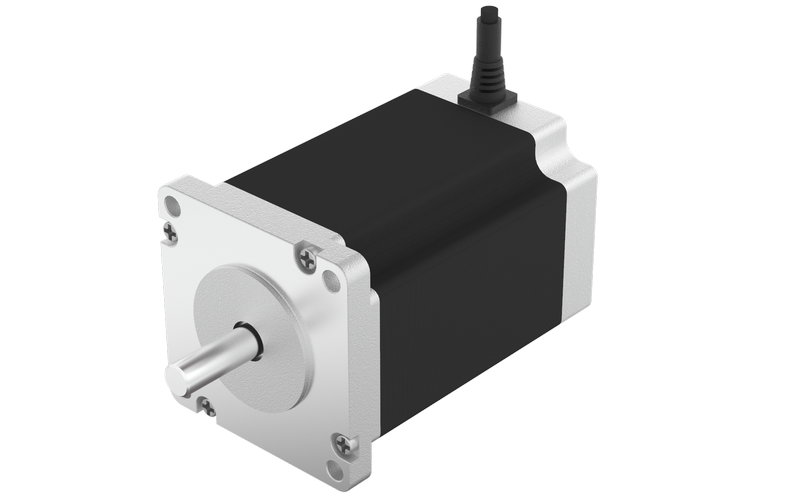

Модель FL110STH представляет собой гибридный шаговый двигатель. Ключевые технические параметры включают высокий удерживающий момент до 28 Н·м, стандартный угол шага 1.8° с высокой точностью ±5% и работу с номинальным током до 8 А. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, высокая диэлектрическая прочность 1200 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C и несколько стандартных длин корпуса позволяют использовать устройство в различных промышленных условиях и автоматизированных системах.
