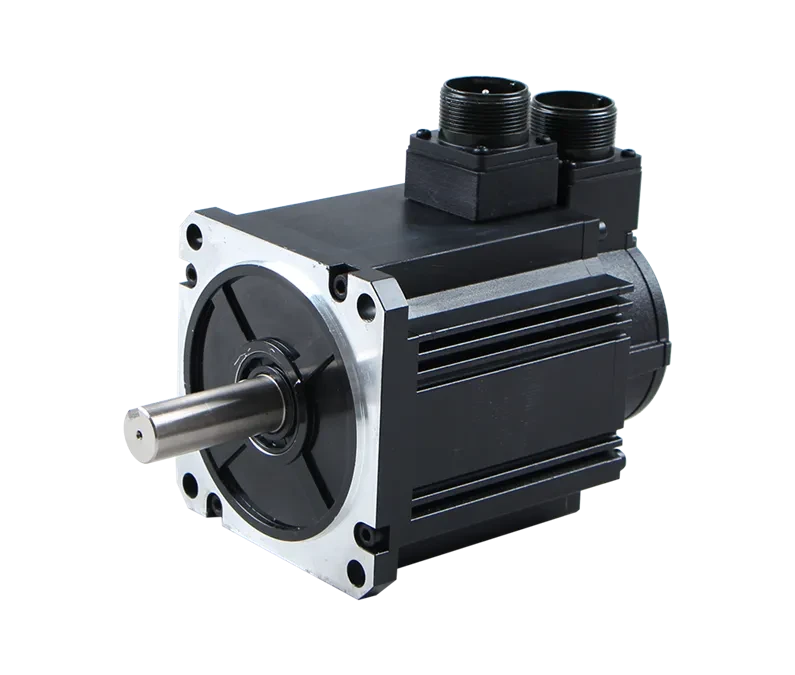

FL110BLG - Высокопроизводительные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Максимальное радиальное усилие (Н) | 630 |
| Максимальное осевое усилие (Н) | 315 |
| Класс изоляции | Класс Б |
| Класс IP | IP65 |
| Колебание температуры | -20°C~+50°C |
| Относительная влажность | ≤90%RH |
| Условия хранения | -20℃~ +85℃, ≤85%RH |
| Среда установки | ≤1000м, беречь от коррозии, горючих газов, капель масла, пыли |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL110BLG15-310 | FL110BLG15-48 | FL110BLG20-310 | FL110BLG20-48 | |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальная мощность (Вт) | 1500 | 1500 | 2000 | 2000 |
| Номинальное напряжение (VDC) | 310 | 48 | 310 | 48 |
| Скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 | 4.77 | 6.37 | 6.37 |
| Постоянный крутящий момент (мН·м) | 5.72 | 5.72 | 7.64 | 7.64 |
| Пиковый крутящий момент (Н·м) | 14.3 | 14.3 | 19.1 | 19.1 |
| Пиковый ток (Arms) | 28 | 166 | 37.5 | 214 |
| Сопротивление (Ом) | 0.36 | 0.01 | 0.29 | 0.009 |
| Индуктивность (мГн) | 5.6 | 0.16 | 4.8 | 0.145 |
| Постоянная крутящего момента (мН·м/А) | 0.51 | 0.086 | 0.51 | 0.089 |
| Обратная ЭДС (Vrms/KRPM) | 38.1 | 6.35 | 38.1 | 6.63 |
| Инерция ротора (кг·см²) | 3.1 | 3.1 | 4.1 | 4.1 |
| Количество полюсов | 10 | 10 | 10 | 10 |
| Длина двигателя (мм) | 151.5 | 156.5 | 168.5 | 173.5 |
| Масса (кг) | 5 | 5.2 | 6.7 | 6.9 |
FL110BLG15-310
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 1500 |
| Номинальное напряжение (VDC) | 310 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 |
| Постоянный крутящий момент (мН·м) | 5.72 |
| Пиковый крутящий момент (Н·м) | 14.3 |
| Пиковый ток (Arms) | 28 |
| Сопротивление (Ом) | 0.36 |
| Индуктивность (мГн) | 5.6 |
| Постоянная крутящего момента (мН·м/А) | 0.51 |
| Обратная ЭДС (Vrms/KRPM) | 38.1 |
| Инерция ротора (кг·см²) | 3.1 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 151.5 |
| Масса (кг) | 5 |
FL110BLG15-48
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 1500 |
| Номинальное напряжение (VDC) | 48 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 |
| Постоянный крутящий момент (мН·м) | 5.72 |
| Пиковый крутящий момент (Н·м) | 14.3 |
| Пиковый ток (Arms) | 166 |
| Сопротивление (Ом) | 0.01 |
| Индуктивность (мГн) | 0.16 |
| Постоянная крутящего момента (мН·м/А) | 0.086 |
| Обратная ЭДС (Vrms/KRPM) | 6.35 |
| Инерция ротора (кг·см²) | 3.1 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 156.5 |
| Масса (кг) | 5.2 |
FL110BLG20-310
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 2000 |
| Номинальное напряжение (VDC) | 310 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 6.37 |
| Постоянный крутящий момент (мН·м) | 7.64 |
| Пиковый крутящий момент (Н·м) | 19.1 |
| Пиковый ток (Arms) | 37.5 |
| Сопротивление (Ом) | 0.29 |
| Индуктивность (мГн) | 4.8 |
| Постоянная крутящего момента (мН·м/А) | 0.51 |
| Обратная ЭДС (Vrms/KRPM) | 38.1 |
| Инерция ротора (кг·см²) | 4.1 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 168.5 |
| Масса (кг) | 6.7 |
FL110BLG20-48
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 2000 |
| Номинальное напряжение (VDC) | 48 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 6.37 |
| Постоянный крутящий момент (мН·м) | 7.64 |
| Пиковый крутящий момент (Н·м) | 19.1 |
| Пиковый ток (Arms) | 214 |
| Сопротивление (Ом) | 0.009 |
| Индуктивность (мГн) | 0.145 |
| Постоянная крутящего момента (мН·м/А) | 0.089 |
| Обратная ЭДС (Vrms/KRPM) | 6.63 |
| Инерция ротора (кг·см²) | 4.1 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 173.5 |
| Масса (кг) | 6.9 |
Общее описание

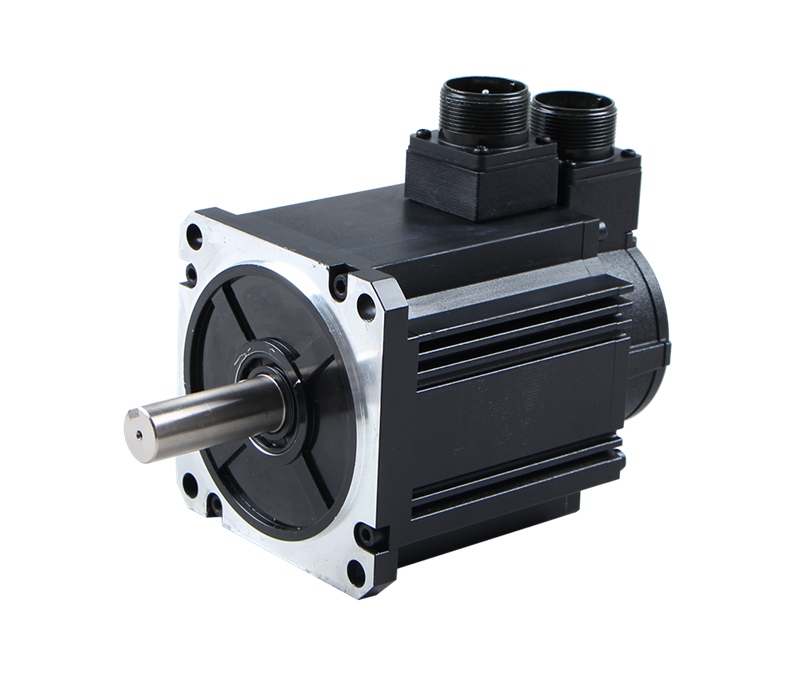

FL110BLG - высокопроизводительный трехфазный бесщеточный двигатель постоянного тока (BLDC) с 10 полюсами и встроенным датчиком Холла. Номинальная мощность двигателя составляет от 1500 до 2000 Вт. Номинальные параметры: доступны версии на напряжение 48 В DC и 310 В DC, скорость 3000 об/мин, номинальный крутящий момент от 4.77 до 6.37 Н·м. Двигатель обеспечивает постоянный момент от 5.72 до 7.64 Н·м и пиковый момент от 14.3 до 19.1 Н·м. Параметры обмотки варьируются в зависимости от модификации: сопротивление фазы от 0.009 до 0.36 Ом, индуктивность от 0.145 до 5.6 мГн, постоянная момента от 0.086 до 0.51 Н·м/А, константа обратной ЭДС от 6.35 до 38.1 Vrms/KRPM. Момент инерции ротора - от 3.1 до 4.1 кг·см².
Конструкция рассчитана на экстремальные нагрузки: максимальная радиальная нагрузка на вал составляет 630 Н, осевая - 315 Н. Двигатель имеет высокую степень защиты корпуса - IP65, что обеспечивает полную защиту от пыли и защиту от струй воды. Изоляция обмоток соответствует классу B. Рабочий диапазон температур окружающей среды от -20°C до +50°C при относительной влажности до 90%. Рекомендуемые условия хранения: от -20°C до +85°C, влажность ≤85%. Монтаж двигателя должен осуществляться на высоте до 1000 метров над уровнем моря, в среде, защищенной от коррозии, горючих газов, капель масла и пыли. Коммутация осуществляется через 8-проводной интерфейс (3 силовых провода для фаз, 5 проводов для датчиков Холла и питания). Длина корпуса моделей составляет от 151.5 до 173.5 мм, масса - от 5 до 6.9 кг.
Электрическое соединение
| Hомер контакта | Тип | Цвет | Функции |
|---|---|---|---|
| 5 | UL1332 AWG26 | Зеленый | Vcc |
| 1 | Желтый | U (Hu) | |
| 2 | Коричневый | V (HV) | |
| 3 | Серый | W (Hw) | |
| 4 | Синий | Земля | |

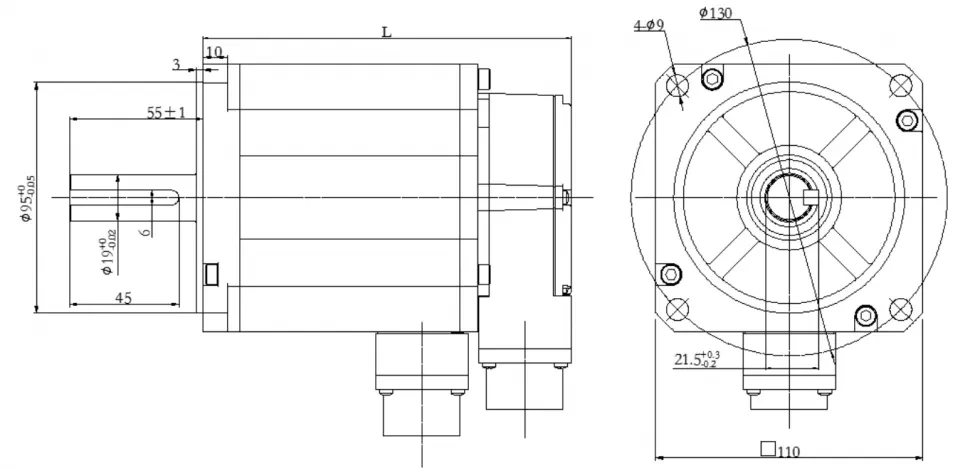

| 1 | Конкретные характеристики смотрите на чертеже. | Желтый | Фаза U |
| 2 | Красный | Фаза V | |
| 3 | Черный | Фаза W |
