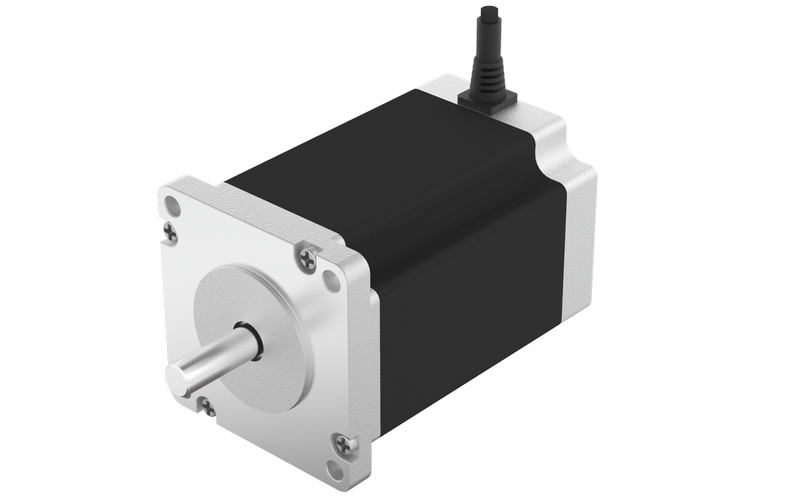

FL1103P - Гибридные шаговые двигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Угол шага | 1.2° |
| Погрешность угла шага | ±5% |
| Радиальный люфт | 0.02 мм при 450 г |
| Осевой люфт | 0.08 мм при 450 г |
| Максимальное радиальное усилие (Н) | 330 |
| Максимальное осевое усилие (Н) | 100 |
| Диэлектрическая прочность | 1800 VAC / 1s |
| Изоляционное сопротивление | 100 MОм, 500 VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL1103P170-01 | |
| Ток (А) | 4.1 |
| Сопротивление (Ом) | 1.96 |
| Индуктивность (мГн) | 18 |

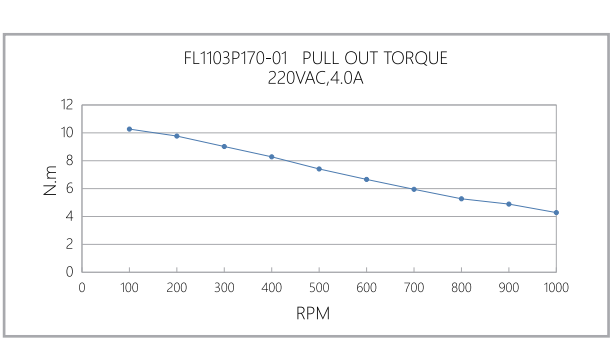

| Удерживающий крутящий момент (Н·м) | 13.92 |
| Фиксирующий крутящий момент (Н·м) | 1.01 |

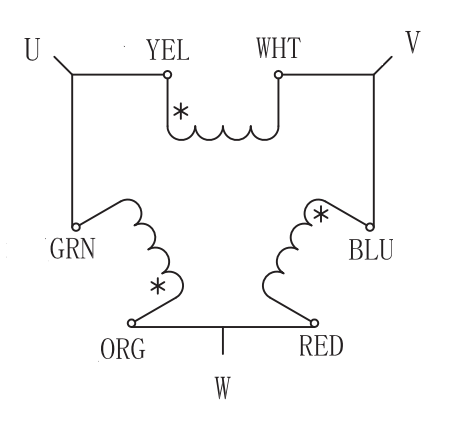

| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 10500 |
| Масса (кг) | 8 |

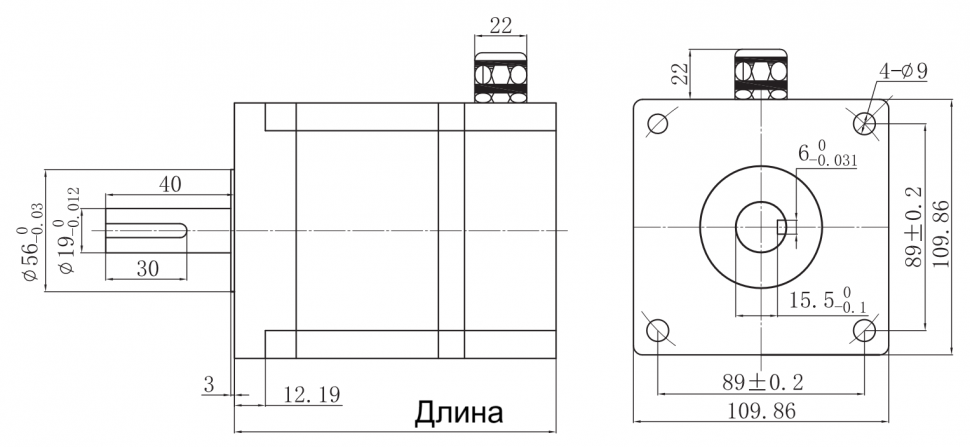

| Длина (мм) | 173.0 ± 1.0 |
FL1103P170-01
| Ток (А) | 4.1 |
| Сопротивление (Ом) | 1.96 |
| Индуктивность (мГн) | 18 |
| Удерживающий крутящий момент (Н·м) | 13.92 |
| Фиксирующий крутящий момент (Н·м) | 1.01 |
| Количество выводных контактов | 6 |
| Инерция ротора (г·см²) | 10500 |
| Масса (кг) | 8 |
| Длина (мм) | 173.0 ± 1.0 |
Общее описание

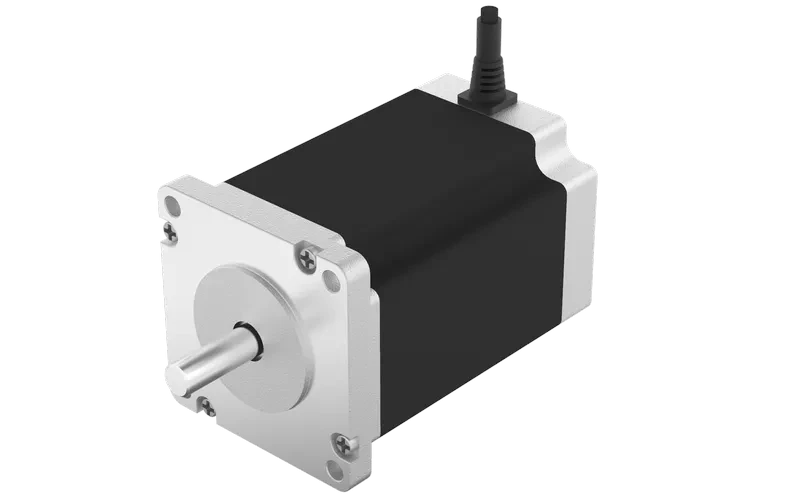

Модель FL1103P представляет собой гибридный шаговый двигатель. Ключевые технические параметры включают высокий удерживающий момент до 13.92 Н·м, стандартный угол шага 1.2° с высокой точностью ±5% и работу с номинальным током 4.1 А. Конструктивные особенности двигателя обеспечивают его надежную и высокоточную работу: минимальные радиальный и осевой люфты, высокая диэлектрическая прочность 1800 VAC и защитная изоляция класса B. Широкий диапазон рабочих температур от -20°C до +50°C позволяет использовать устройство в различных промышленных условиях и автоматизированных системах.
