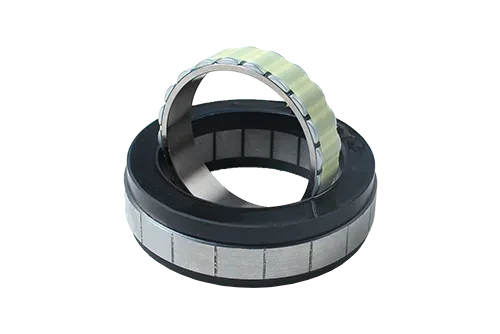

FL102HSV - Серводвигатели без корпуса
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Диэлектрическая прочность | 1000VAC / 1s |
| Изоляционное сопротивление | 100MОм, 500VDC |
| Колебание температуры | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель |
|---|---|
| FL102HSV14-48V-20530-T | |
| Количество полюсов | 20 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (Н·м) | 2.5 |
| Номинальный ток (A) | 15.8 |
| Номинальная скорость (об/мин) | 2000 |
| Номинальная мощность (Вт) | 523 |
| Скорость (об/мин) | 3100 |
| Максимальный крутящий момент (Н·м) | 7.5 |
| Ток (А) | 44.4 |
| Сопротивление (Ом) | 0.157 |
| Индуктивность (мГн) | 0.555 |
| Постоянная крутящего момента (Н·м/А) | 0.182 |
| Обратная ЭДС (Vrms/KRPM) | 11.05 |
| Длина двигателя (мм) | 608 |
| Электрическая постоянная времени (мс) | 3.53 |
FL102HSV14-48V-20530-T
| Количество полюсов | 20 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 48 |
| Номинальный крутящий момент (Н·м) | 2.5 |
| Номинальный ток (A) | 15.8 |
| Номинальная скорость (об/мин) | 2000 |
| Номинальная мощность (Вт) | 523 |
| Скорость (об/мин) | 3100 |
| Максимальный крутящий момент (Н·м) | 7.5 |
| Ток (А) | 44.4 |
| Сопротивление (Ом) | 0.157 |
| Индуктивность (мГн) | 0.555 |
| Постоянная крутящего момента (Н·м/А) | 0.182 |
| Обратная ЭДС (Vrms/KRPM) | 11.05 |
| Длина двигателя (мм) | 608 |
| Электрическая постоянная времени (мс) | 3.53 |
Общее описание

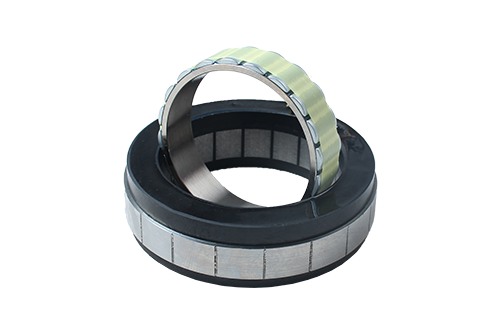

Модель FL102HSV представляет собой бескорпусный серводвигатель. Ключевые технические параметры включают номинальную мощность 523 Вт, номинальную скорость 2000 об/мин и номинальный крутящий момент 2.5 Н·м. Конструктивные особенности двигателя гарантируют его стабильную и точную работу: компактное бескорпусное исполнение с длиной двигателя 608.0 мм и максимальный крутящий момент до 7.5 Н·м. Унифицированные геометрические параметры способствуют упрощённой интеграции в различные системы. Двигатель отличается высоким классом изоляции (Класс Б), диэлектрической прочностью 1000VAC/1s, сопротивлением изоляции 100 МОм при 500VDC и рабочим диапазоном температур от -20°C до +50°C.

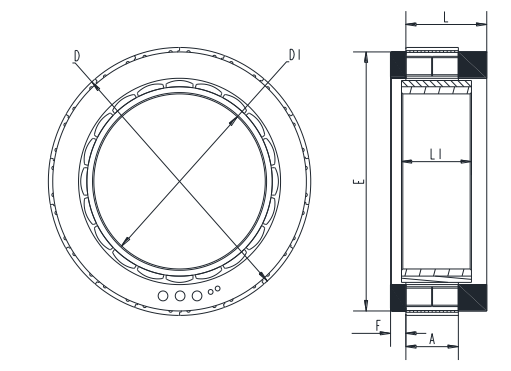

| Параметры | FL102HSV14 | Допуск |
|---|---|---|
| Наружный диаметр статора D | 102.0 мм | ±0.043 (js9) |
| Длина статора L | 23.0 мм | ±1 |
| Внутренний диаметр ротора D1 | 63.0 мм | (+0.027/0) H8 |
| Длина ротора L1 | 18.0 мм | ±0.2 |
| Наружный диаметр поверхности заливки компаундом E | 99.0 мм | |
| Высота поверхности заливки компаундом F | 5.5 мм | ±0.5 |
| Высота магнитопровода статора A | 14.0 мм |
Электрическое соединение
| Цвет | Модель провода | Функция |
|---|---|---|
| Белый | UL1332 AWG26 | НТК |
| Белый | НТК | |
| Желтый | UL1332 AWG16 | Фаза U |
| Красный | Фаза V | |
| Черный | Фаза W |
