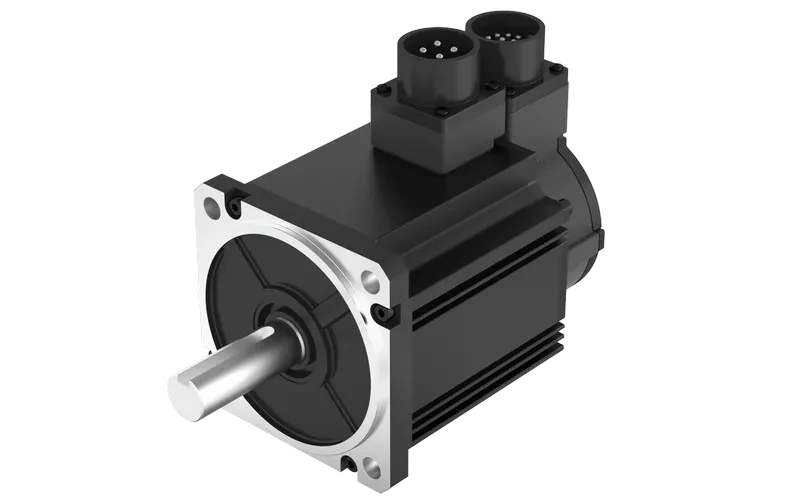

FL100SV - Стандартные серводвигатели
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип кодера | 1. Оптический энкодер. 2. Магнитный энкодер. 3. Метод резольвера. Примечание: Доступны несколько разрешений. Доступны инкрементные и абсолютные значения. |
| Макс. радиальная сила (Н) | 490 |
| Макс. осевая сила (Н) | 196 |
| Класс изоляции | Класс Б |
| Класс IP | IP65 |
| Условия окружающей среды | Температура: -20℃~ +50℃. Относительная влажность: ≤90%RH. Среда установки: ≤1000 м (1000~4000 м, снижение номинальных характеристик), беречь от коррозии, горючих газов, капель масла, пыли. Температура окружающей среды: -20℃~ +85℃. Условия хранения: -20℃. |

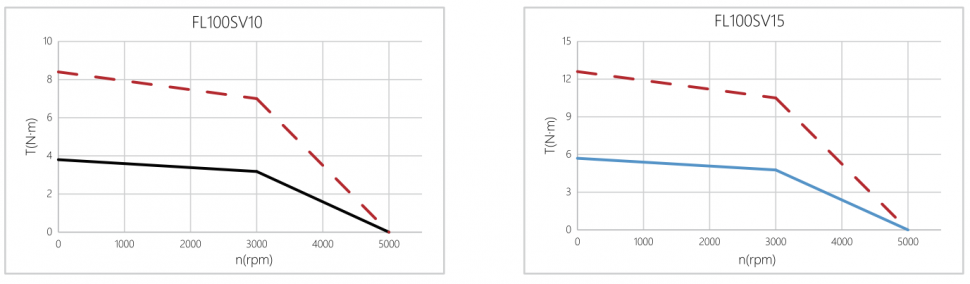

Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL100SV100-220 | FL100SV100-48 | FL100SV150-220 | FL100SV150-48 | |
| Номинальная мощность (Вт) | 1000 | 1000 | 1500 | 1500 |
| Номинальное напряжение (VDC) | 220 | 48 | 220 | 48 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Номинальный крутящий момент (мН·м) | 3.18 | 3.18 | 4.77 | 4.77 |
| Номинальный ток (A) | 5 | 31.8 | 7.5 | 43.4 |
| Скорость (об/мин) | 5000 | 5000 | 5000 | 5000 |
| Максимальный крутящий момент (Н·м) | 7 | 7 | 10.5 | 10.5 |
| Ток (А) | 11 | 70 | 16.7 | 95.5 |
| Сопротивление (Ом) | 0.82 | 0.022 | 0.54 | 0.015 |
| Индуктивность (мГн) | 7.4 | 0.2 | 5.2 | 0,15 |
| Обратная ЭДС (Vrms/KRPM) | 38 | 6.18 | 38 | 6.48 |
| Постоянный крутящий момент (мН·м) | 0.63 | 0.1 | 0.63 | 0.11 |
| Электрическая постоянная времени (мс) | 9 | 9 | 9.6 | 10 |
| Механическая постоянная времени (мс) | 0.46 | 0.47 | 0.43 | 0.29 |
| Инерция ротора (кг·см²) | 1.3 | 1.3 | 1.84 | 1.84 |
| Инерция ротора с тормозом (кг·см²) | 1.67 | 1.67 | 2.21 | 2.21 |
| Количество полюсов | 10 | 10 | 10 | 10 |
| Кодер | 2500 p/об. | 2500 p/об. | 2500 p/об. | 2500 p/об. |
| Длина двигателя L1(мм) | 137.0 | 142.0 | 159.0 | 164.0 |
| Длина двигателя L2(мм) | 172.0 | 177.0 | 194.0 | 199.0 |
| Масса (кг) | 3.73 | 3.8 | 4.7 | 4.8 |
| Масса с тормозом (кг) | 4.73 | 4.8 | 5.7 | 5.8 |
FL100SV100-220
| Номинальная мощность (Вт) | 1000 |
| Номинальное напряжение (VDC) | 220 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 3.18 |
| Номинальный ток (A) | 5 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 7 |
| Ток (А) | 11 |
| Сопротивление (Ом) | 0.82 |
| Индуктивность (мГн) | 7.4 |
| Обратная ЭДС (Vrms/KRPM) | 38 |
| Постоянный крутящий момент (мН·м) | 0.63 |
| Электрическая постоянная времени (мс) | 9 |
| Механическая постоянная времени (мс) | 0.46 |
| Инерция ротора (кг·см²) | 1.3 |
| Инерция ротора с тормозом (кг·см²) | 1.67 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 137.0 |
| Длина двигателя L2(мм) | 172.0 |
| Масса (кг) | 3.73 |
| Масса с тормозом (кг) | 4.73 |
FL100SV100-48
| Номинальная мощность (Вт) | 1000 |
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 3.18 |
| Номинальный ток (A) | 31.8 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 7 |
| Ток (А) | 70 |
| Сопротивление (Ом) | 0.022 |
| Индуктивность (мГн) | 0.2 |
| Обратная ЭДС (Vrms/KRPM) | 6.18 |
| Постоянный крутящий момент (мН·м) | 0.1 |
| Электрическая постоянная времени (мс) | 9 |
| Механическая постоянная времени (мс) | 0.47 |
| Инерция ротора (кг·см²) | 1.3 |
| Инерция ротора с тормозом (кг·см²) | 1.67 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 142.0 |
| Длина двигателя L2(мм) | 177.0 |
| Масса (кг) | 3.8 |
| Масса с тормозом (кг) | 4.8 |
FL100SV150-220
| Номинальная мощность (Вт) | 1500 |
| Номинальное напряжение (VDC) | 220 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 |
| Номинальный ток (A) | 7.5 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 10.5 |
| Ток (А) | 16.7 |
| Сопротивление (Ом) | 0.54 |
| Индуктивность (мГн) | 5.2 |
| Обратная ЭДС (Vrms/KRPM) | 38 |
| Постоянный крутящий момент (мН·м) | 0.63 |
| Электрическая постоянная времени (мс) | 9.6 |
| Механическая постоянная времени (мс) | 0.43 |
| Инерция ротора (кг·см²) | 1.84 |
| Инерция ротора с тормозом (кг·см²) | 2.21 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 159.0 |
| Длина двигателя L2(мм) | 194.0 |
| Масса (кг) | 4.7 |
| Масса с тормозом (кг) | 5.7 |
FL100SV150-48
| Номинальная мощность (Вт) | 1500 |
| Номинальное напряжение (VDC) | 48 |
| Номинальная скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 4.77 |
| Номинальный ток (A) | 43.4 |
| Скорость (об/мин) | 5000 |
| Максимальный крутящий момент (Н·м) | 10.5 |
| Ток (А) | 95.5 |
| Сопротивление (Ом) | 0.015 |
| Индуктивность (мГн) | 0,15 |
| Обратная ЭДС (Vrms/KRPM) | 6.48 |
| Постоянный крутящий момент (мН·м) | 0.11 |
| Электрическая постоянная времени (мс) | 10 |
| Механическая постоянная времени (мс) | 0.29 |
| Инерция ротора (кг·см²) | 1.84 |
| Инерция ротора с тормозом (кг·см²) | 2.21 |
| Количество полюсов | 10 |
| Кодер | 2500 p/об. |
| Длина двигателя L1(мм) | 164.0 |
| Длина двигателя L2(мм) | 199.0 |
| Масса (кг) | 4.8 |
| Масса с тормозом (кг) | 5.8 |

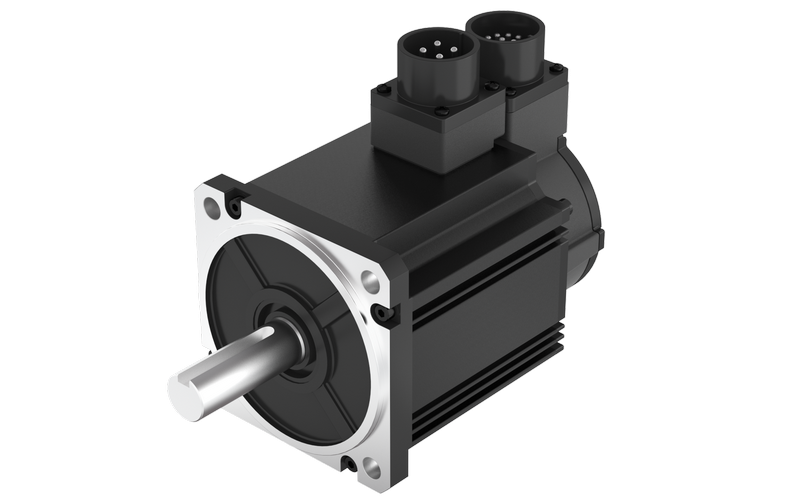

Общее описание
Модель FL100SV представляет собой стандартный серводвигатель. Ключевые технические параметры включают номинальную мощность до 1500 Вт, номинальную скорость до 3000 об/мин и номинальный крутящий момент до 4.77 Н·м.
Конструктивные особенности двигателя гарантируют его стабильную и точную работу: возможность выбора типа обратной связи (оптический, магнитный энкодер или резольвер), высокую механическую нагрузочную способность (максимальная радиальная сила 490 Н, осевая - 196 Н) и расширенный диапазон рабочих характеристик для стандартных моделей. Двигатель отличается высокой степенью защиты IP65, высоким классом изоляции (Класс Б) и широким рабочим диапазоном температур от -20°C до +50°C.
Электрическое соединение

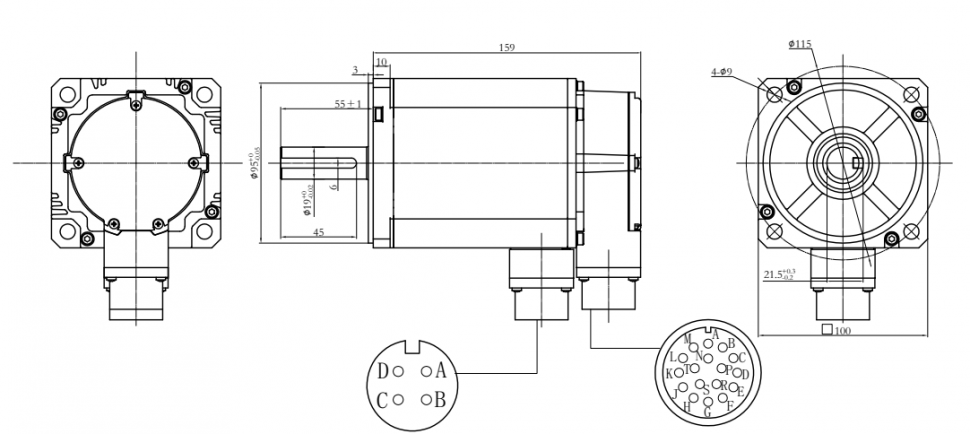

Схему подключения разъёма кабеля питания см. на рисунке.

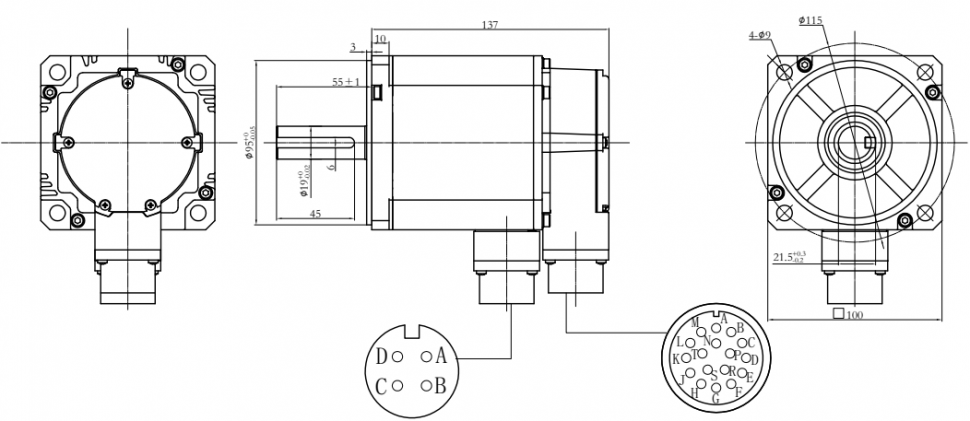

Схему подключения разъёма энкодера см. на рисунке.
