FE17-33 - Энкодеры
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
Общее описание

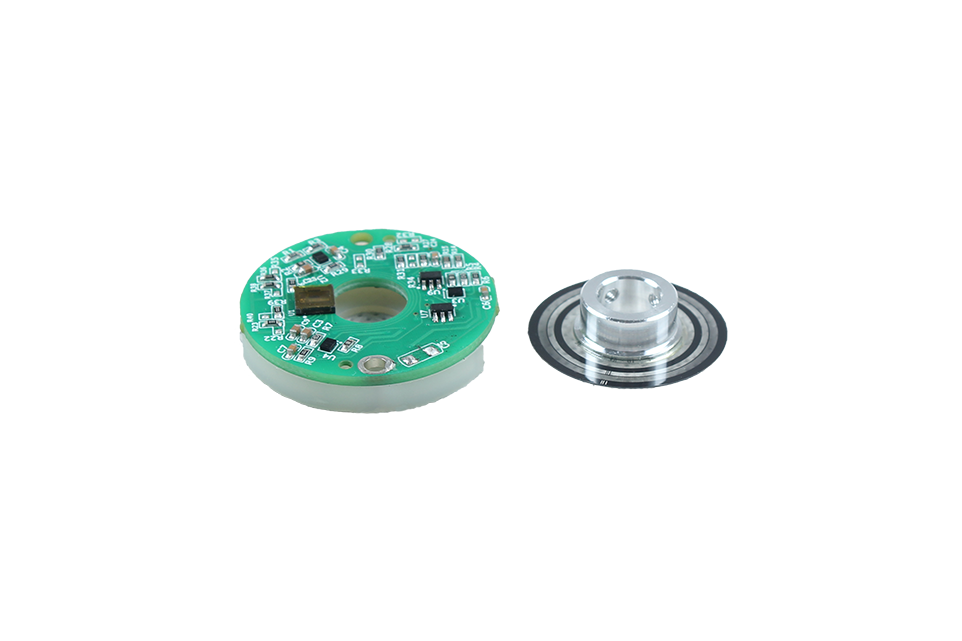

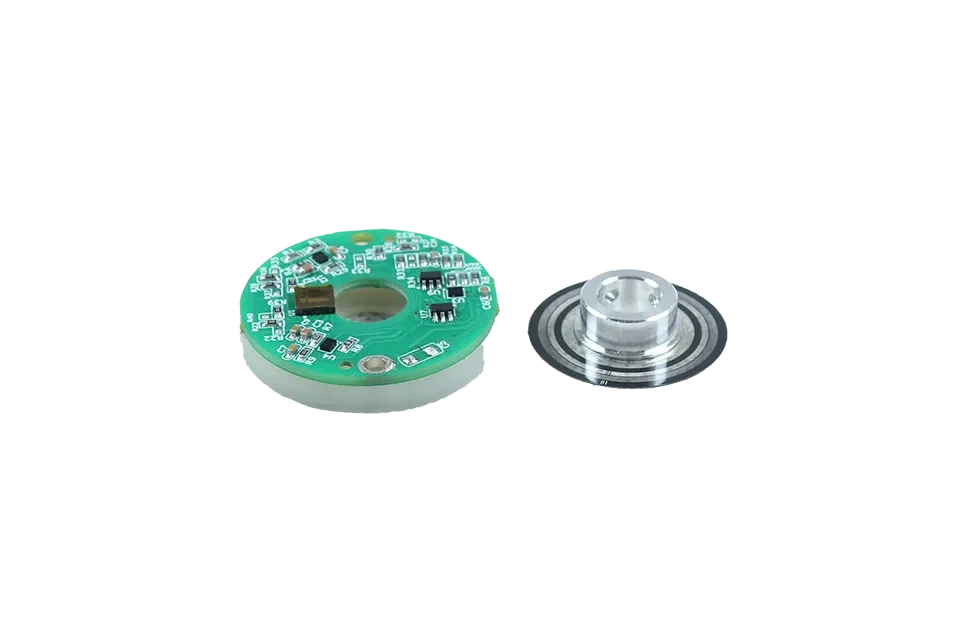

FE17-33 - комбинированный инкрементальный энкодер, предназначенный для установки на бесщеточные и серводвигатели типоразмеров от 38.0 мм. Совмещает в себе выходы для энкодерных каналов (A, B, Z) и датчиков Холла (HU, HV, HW), что позволяет одновременно контролировать положение вала и коммутацию двигателя. Работает от напряжения 5 В, обеспечивает высокое разрешение 2500 линий на оборот и частоту отклика до 500 кГц. Ширина индексного импульса настраивается (1/4T, 1/2T, 1T). Применяется в высокоточных системах обратной связи для промышленных сервоприводов, робототехники и другого оборудования, требующего точного контроля скорости и положения.
| Подходящий Мотор |
Размер двигателя | Подходит для моделей 38, 42 и выше (бесщеточный/серводвигатель) | ||
|---|---|---|---|---|
| Диаметр вала двигателя | Подходит для вала диаметром 4.0 мм, 5.0 мм, 6.0 мм, 6.35 мм | |||
| Температура хранения | -40 ℃ ～ 85 ℃ | |||
| Условия окружающей среды | Приложение | Не содержит едких, легковоспламеняющихся, взрывоопасных, токопроводящих газов, жидкостей и пыли. | ||
| Температура | -25 ℃～80 ℃ | |||
| Влажность | Не более 85% относительной влажности | |||
| Электрические параметры | Напряжение питания | 5 В ± 0.5 В | ||
| Текущее потребление | ≤ 120 мА | |||
| Дифференциальный одинарный выход | 5 В, Земля, Z-, Z+, B-, B+, A-, A+, HW-, HW+, HV-, HV+, HU-, HU+ | |||
| Режим выходного уровня | Совместимость с TTL | |||
| Ширина индекса | 1/4T или 1/2T или 1T | |||
| Дифференциальное выходное напряжение | Высокий уровень выходного сигнала (VoH) ≥ 3.4 В | |||
| Низкий уровень выходного сигнала (VoL) ≤ 0.5 В | ||||
| Формат выходного дифференциального сигнала | Линейный привод 26C31 | |||
| Дополнительное разрешение (единица измерения: SLR) | 2500 | |||
| Пары полюсов | 2/4/5 | |||
| HU/HV/HW | 120° | |||
| Рабочий цикл | 50% ± 10% | |||
| Разность фаз | 90° ± 10° | |||
| Частотная характеристика | ≤ 500 кГц Примечание: Частота сигнала = (Скорость (об/мин) * Количество линий)/60 |
|||
Форма волны

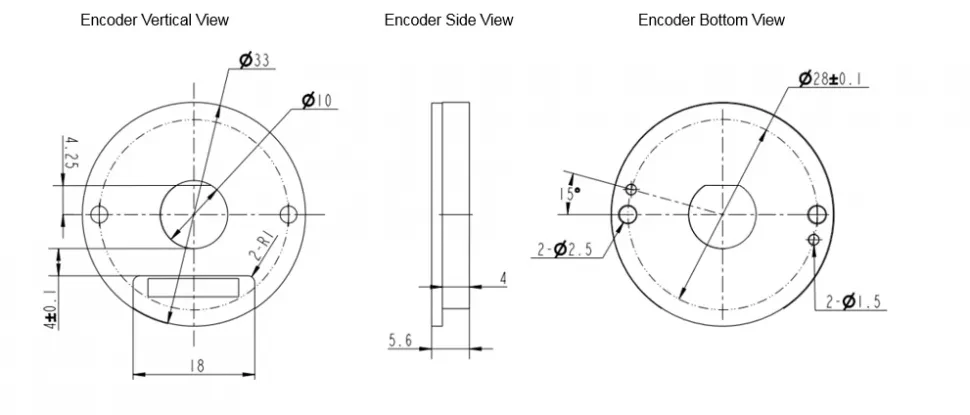

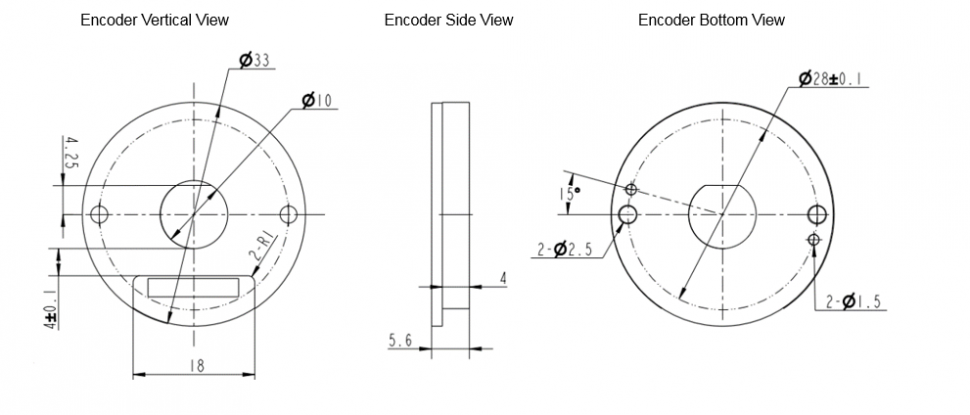

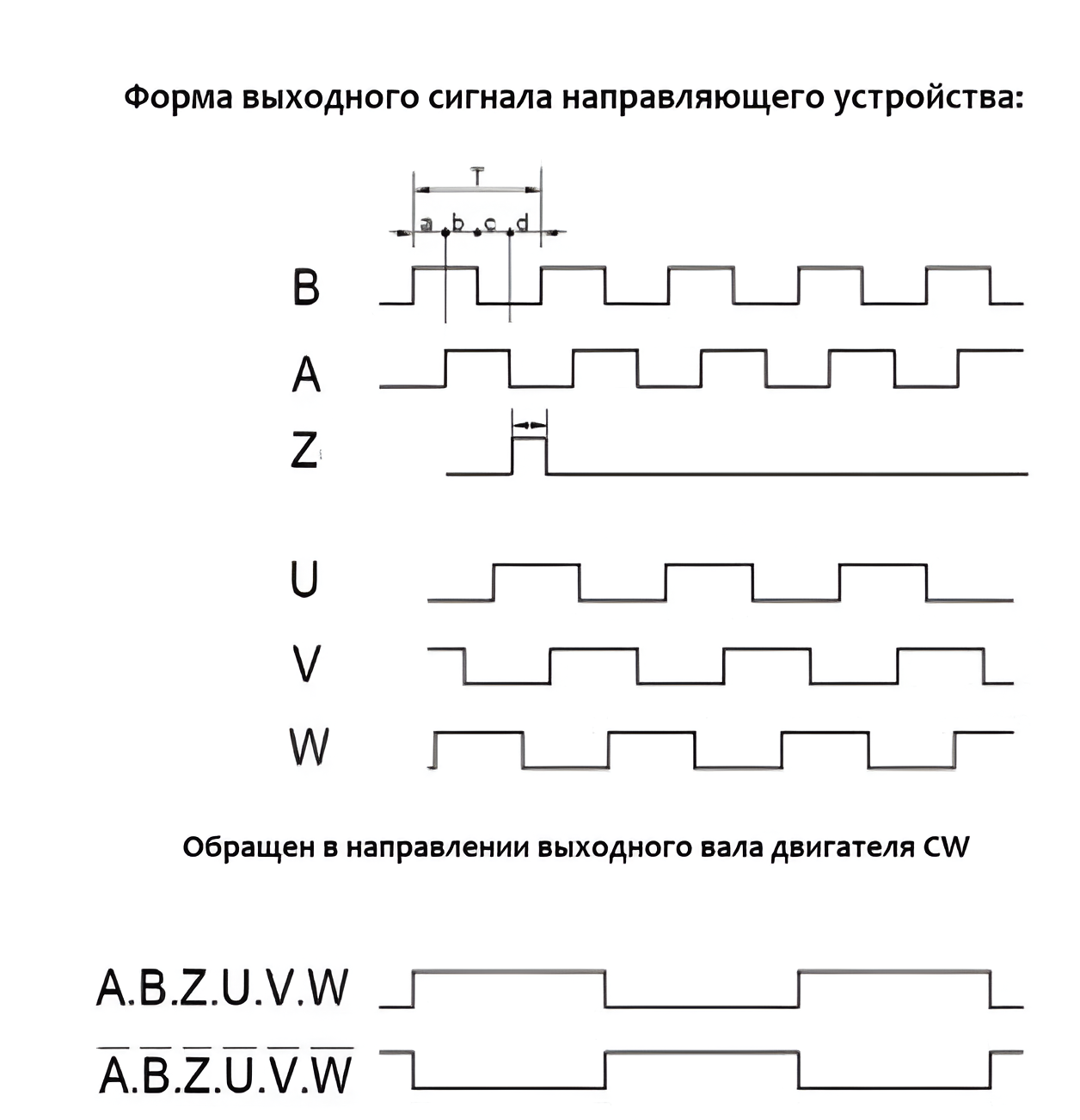

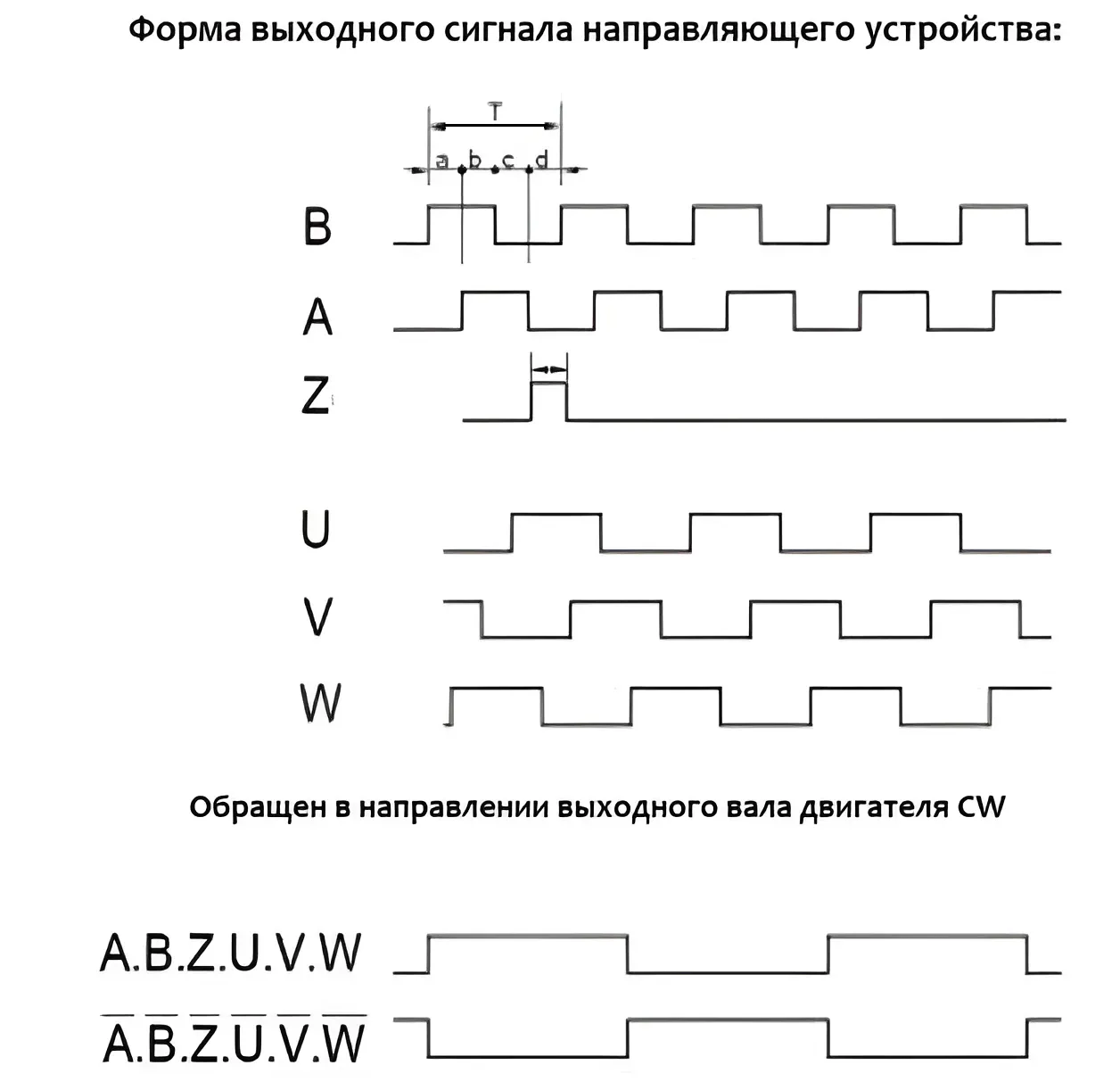

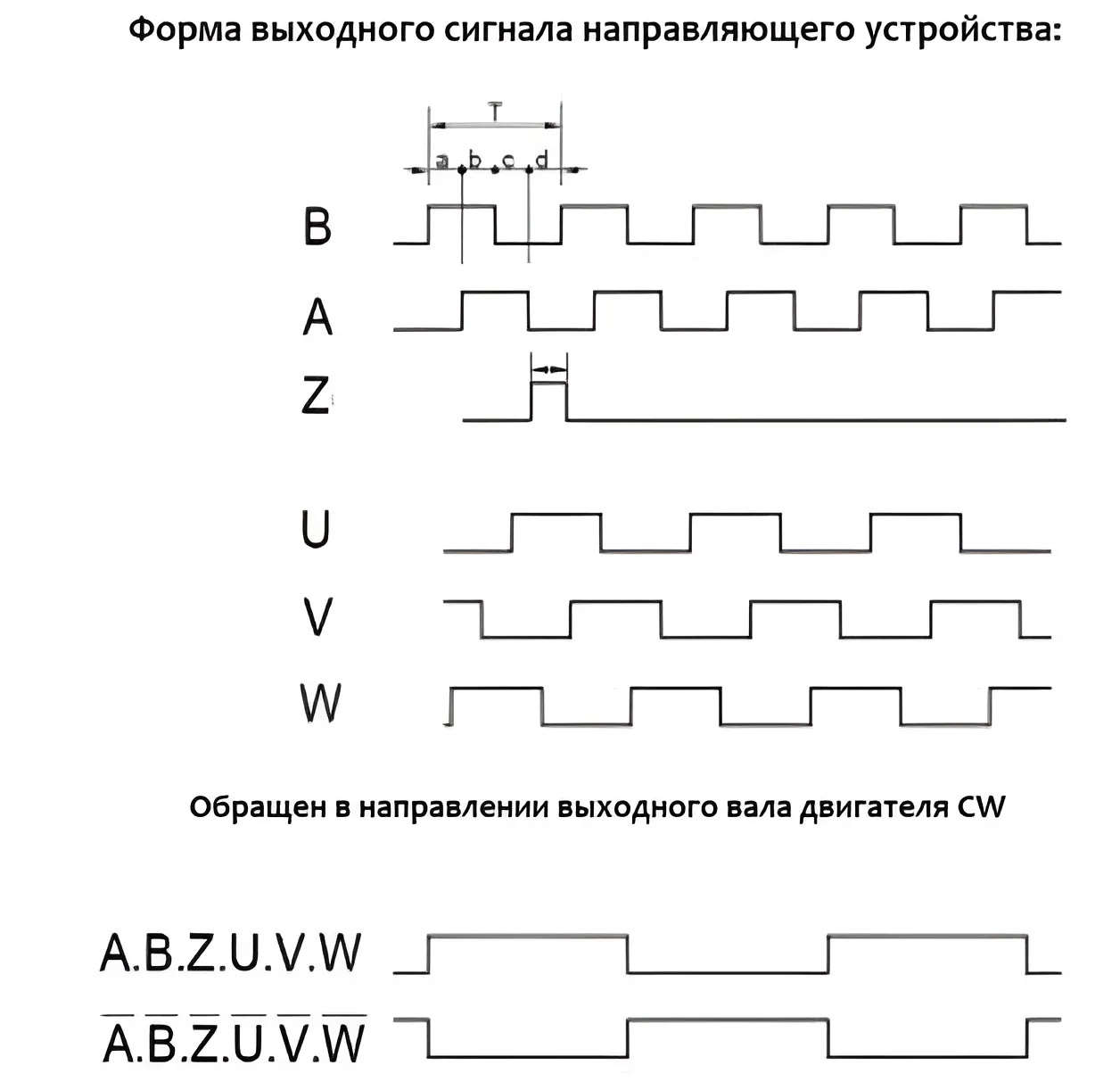

Внимание: Форма выходного сигнала полностью дифференциального шестиканального сигнала по умолчанию. На рисунке показана только положительная форма выходного сигнала энкодера.
