Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
Общее описание
FE17-28 - инкрементальный энкодер, предназначенный для установки на квадратные шаговые двигатели типоразмеров от 28.0 мм. Поддерживает валы диаметром от 3.0 до 7.0 мм. Работает в температурном диапазоне от -25°C до 80°C, обеспечивая надежность в различных условиях эксплуатации. Питание 5 В, потребление тока ≤60 мА. Обеспечивает дифференциальный и однотактный выходы с индексным импульсом фиксированной ширины (1/4T). Доступное разрешение - до 2000 PPR при частоте отклика до 220 кГц. Применяется для точного контроля положения и скорости в шаговых двигателях, используемых в станках с ЧПУ, автоматизированном оборудовании, принтерах и других системах, требующих точного позиционирования.
| Подходящий Мотор |
Размер двигателя | Подходит для квадратных шаговых двигателей 28, 35 и выше | ||
|---|---|---|---|---|
| Диаметр вала двигателя | Подходит для вала диаметром 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 6.35 мм, 7.0 мм | |||
| Температура хранения | -40 ℃ ～ 85 ℃ | |||
| Условия окружающей среды | Приложение | Не содержит едких, легковоспламеняющихся, взрывоопасных, токопроводящих газов, жидкостей и пыли. | ||
| Температура | -25 ℃～80 ℃ | |||
| Влажность | Не более 85% относительной влажности | |||
| Электрические параметры | Напряжение питания | 5 В постоянного тока ± 0.5 В | ||
| Текущее потребление | ≤ 60 мА | |||
| Дифференциальный одинарный выход | 5 В, земля, A+/A-, B+/B-, Z+/Z- | |||
| Режим выходного уровня | Совместимость с TTL | |||
| Ширина индекса | 1/4Т | |||
| Дифференциальное выходное напряжение | Высокий уровень выходного сигнала (VoH) ≥ 3.4 В | |||
| Низкий уровень выходного сигнала (VoL) ≤ 0.4 В | ||||
| Формат выходного дифференциального сигнала | Линейный привод 26C31 | |||
| Дополнительное разрешение (единица измерения: PPR) | Десятичная дробь: 500, 1000, 2000 | |||
| Рабочий цикл | 50% ± 10% | |||
| Разность фаз | 90° ± 10° | |||
| Частотная характеристика | ≤ 220 кГц Примечание: Частота сигнала = (Скорость (об/мин) * Количество линий)/60 |
|||

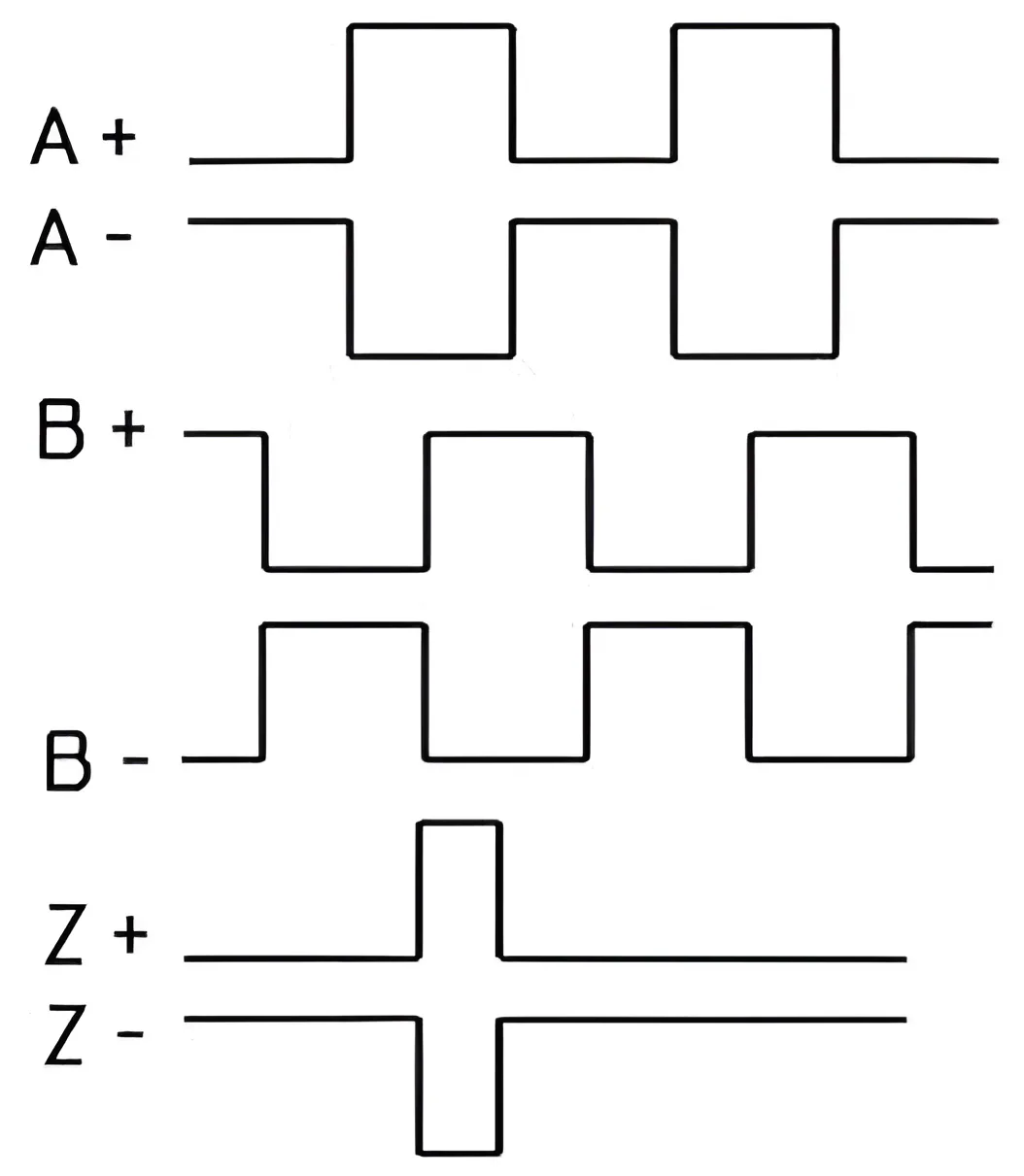

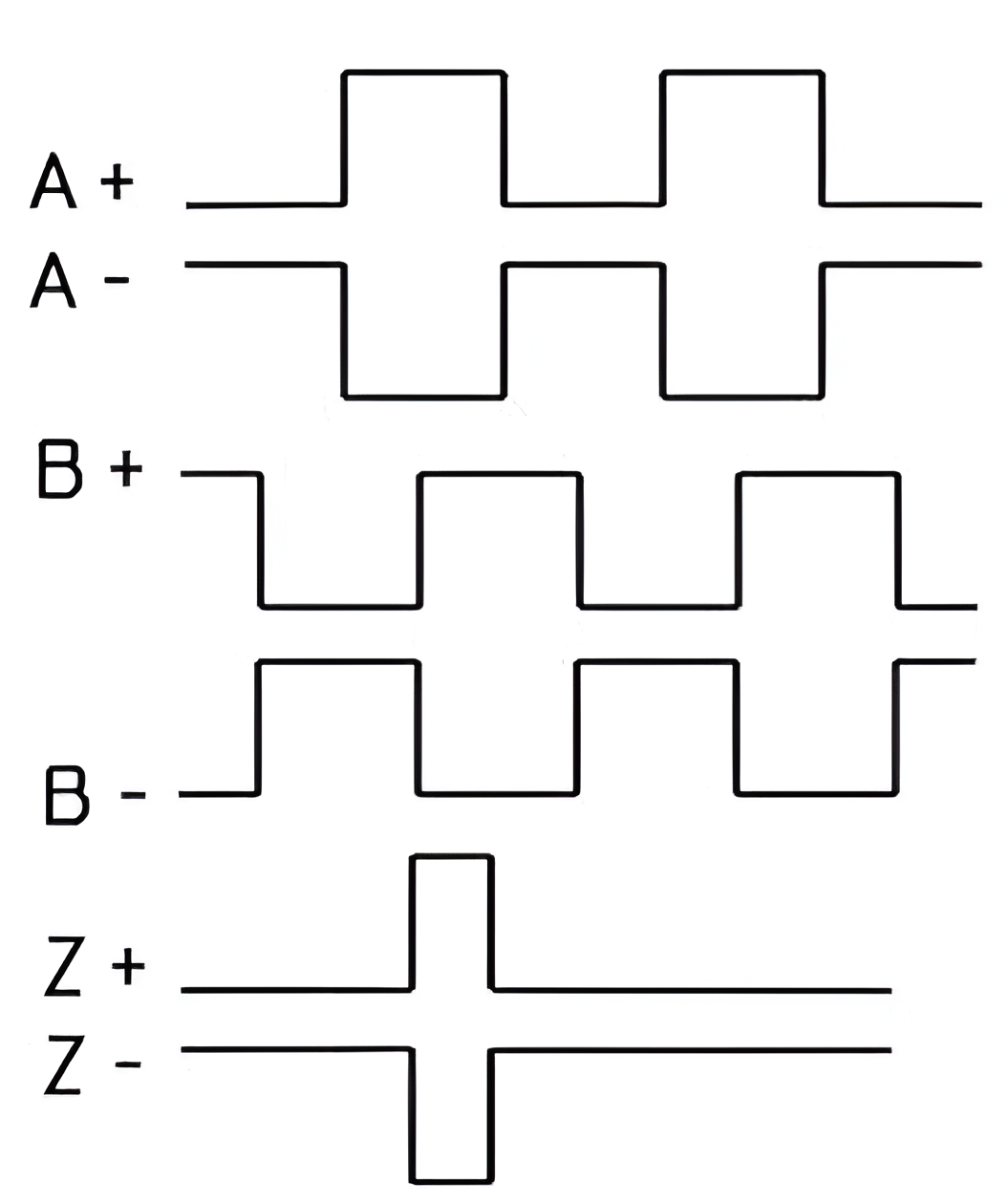

Форма волны
