FE17-20 - Энкодеры
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
Общее описание

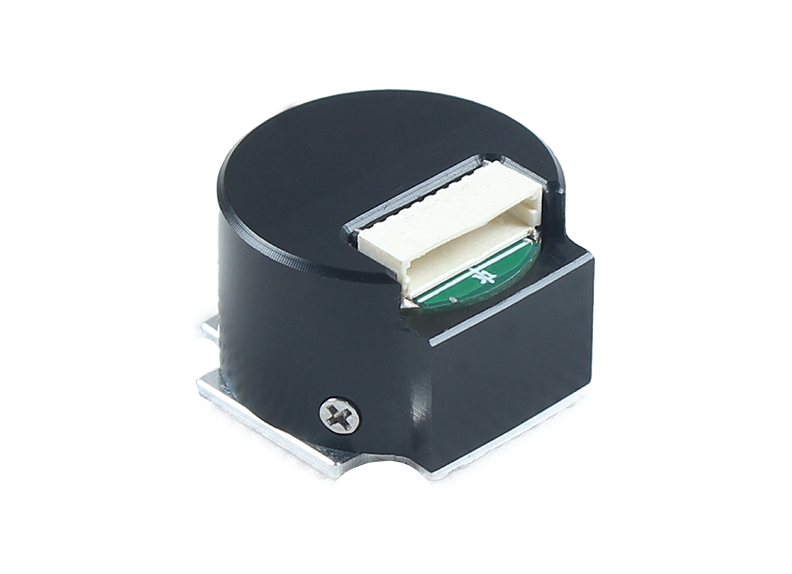

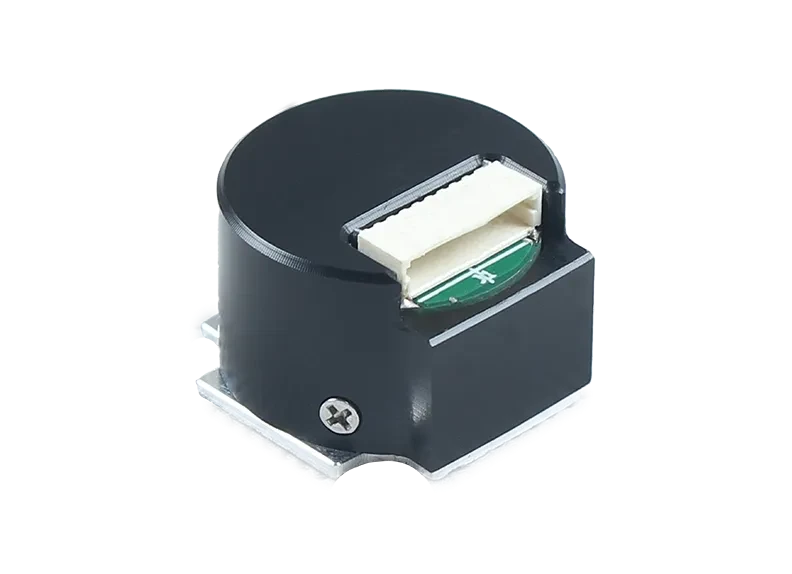

FE17-20 - компактный инкрементальный энкодер, разработанный для установки на квадратные шаговые двигатели типоразмеров 20.0 мм. Поддерживает валы диаметром 3.0-6.0 мм. Работает в температурном диапазоне от -25°C до 80°C, обеспечивая стабильную работу в различных условиях. Питание 5 В, потребление тока ≤70 мА. Обеспечивает дифференциальный и однотактный выход с индексным импульсом настраиваемой ширины (1/4T или 1/2T). Доступное разрешение - до 2000 PPR при частоте отклика до 220 кГц. Применяется для точного контроля положения и скорости в компактных шаговых двигателях, используемых в 3D-принтерах, малогабаритных станках, измерительном оборудовании и системах точного позиционирования.
| Подходящий Мотор |
Размер двигателя | Подходит для квадратных шаговых двигателей 20, 25 и выше | ||
|---|---|---|---|---|
| Диаметр вала двигателя | Подходит для вала диаметром 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм | |||
| Температура хранения | -40 ℃ ～ 85 ℃ | |||
| Условия окружающей среды | Приложение | Не содержит едких, легковоспламеняющихся, взрывоопасных, токопроводящих газов, жидкостей и пыли. | ||
| Температура | -25 ℃～80 ℃ | |||
| Влажность | Не более 85% относительной влажности | |||
| Электрические параметры | Напряжение питания | 5 В ± 0.5 В | ||
| Текущее потребление | ≤ 70 мА | |||
| Дифференциальный одинарный выход | 5 В, земля, A+/A-, B+/B-, Z+/Z- | |||
| Режим выходного уровня | Совместимость с TTL | |||
| Ширина индекса | 1/4Т или 1/2Т | |||
| Дифференциальное выходное напряжение | Высокий уровень выходного сигнала (VoH) ≥ 3.4 В | |||
| Низкий уровень выходного сигнала (VoL) ≤ 0.4 В | ||||
| Формат выходного дифференциального сигнала | Линейный привод 26C31 | |||
| Дополнительное разрешение (единица измерения: PPR) | Десятичная дробь: 100, 200, 360, 400, 500, 1000, 2000 | |||
| Рабочий цикл | 50% ± 10% | |||
| Разность фаз | 90° ± 10° | |||
| Частотная характеристика | ≤ 220 кГц Примечание: Частота сигнала = (Скорость (об/мин) * Количество линий)/60 |
|||

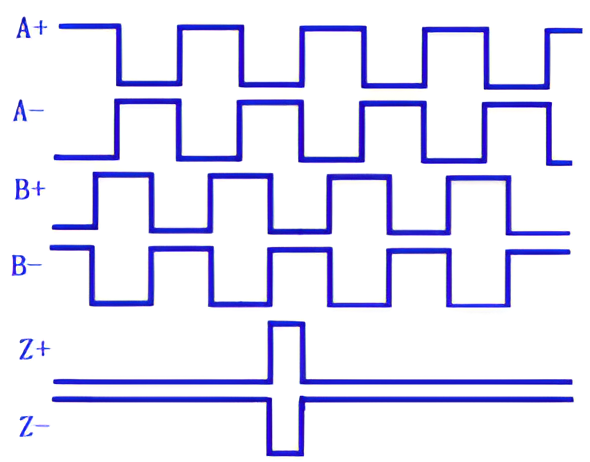

Форма волны
