FE14-50 - Энкодеры
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
Общее описание

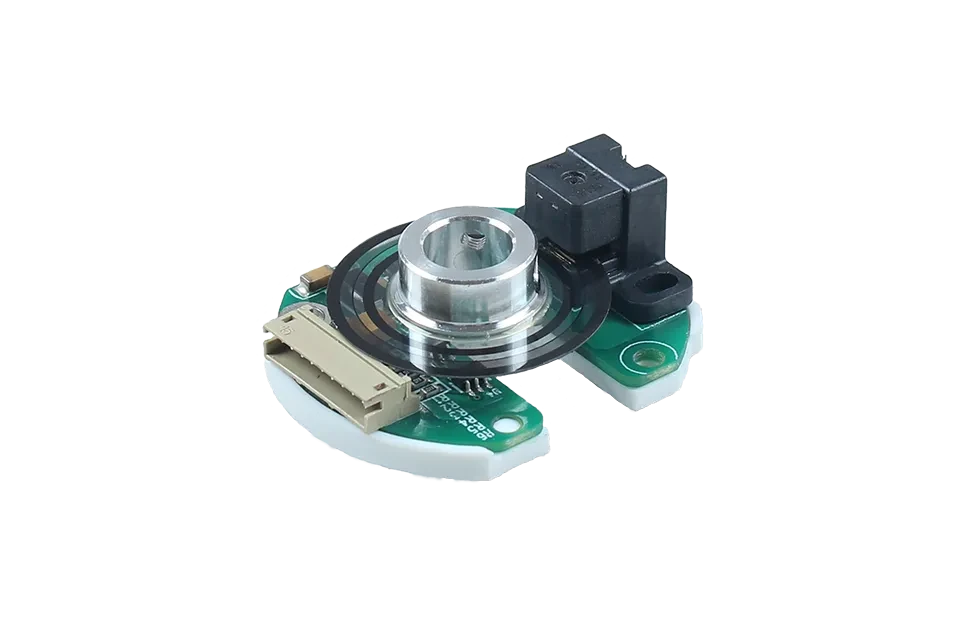

FE14-50 - многофункциональный инкрементальный энкодер, совместимый с шаговыми, бесщеточными и серводвигателями типоразмеров 57.0 - 86.0 мм. Отличается расширенным температурным диапазоном работы от -40°C до 100°C и поддержкой дифференциальных выходов как для энкодерных каналов (A, B, Z), так и для сигналов датчиков Холла (HU, HV, HW). Работает от напряжения 5 В, обеспечивает разрешение до 2500 PPR (2048 бинарных) и частоту отклика до 500 кГц. Ширина индексного импульса настраивается (1/4T или 1T), а совместимость с различными парами полюсов двигателя делает его универсальным решением для высокоточного контроля скорости и положения в промышленных системах, сервоприводах и робототехнике.
| Подходящий Мотор |
Размер двигателя | Подходит для 57, 60, 70, 80, 86 и выше (шаговый/бесщеточный/серводвигатель) | ||
|---|---|---|---|---|
| Диаметр вала двигателя | Подходит для вала диаметром 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 6.35 мм, 8.0 мм | |||
| Температура хранения | -40 ℃ ～ 100 ℃ | |||
| Условия окружающей среды | Приложение | Не содержит едких, легковоспламеняющихся, взрывоопасных, токопроводящих газов, жидкостей и пыли. | ||
| Температура | -40 ℃～100 ℃ | |||
| Влажность | Не более 85% относительной влажности | |||
| Электрические параметры | Напряжение питания | 5 В постоянного тока ±0.5 В | ||
| Текущее потребление | ≤ 60 мА | |||
| Дифференциальный одинарный выход | 5 В, GND, HU+/HU-, HV+/HV-, HW+/HW- ，A+/A-, B+/B-, Z+/Z- | |||
| Режим выходного уровня | Совместимость с TTL | |||
| Ширина индекса | 1/4T / 1T ( согласно CPR ) | |||
| Дифференциальное выходное напряжение | Высокий уровень выходного сигнала (VoH) ≥ 3.4 В | |||
| Низкий уровень выходного сигнала (VoL) ≤ 0.4 В | ||||
| Формат выходного дифференциального сигнала | Линейный привод 26C31 | |||
| Дополнительное разрешение (единица измерения: PPR) | Десятичная дробь: 100, 200, 360, 400, 500, 1000, 2000, 2500 | |||
| Бинарный: 256 512 1024 2048 | ||||
| Пары полюсов | 2/4/5 | |||
| HU/HV/HW | 120° | |||
| Рабочий цикл | 50% ± 10% | |||
| Разность фаз | 90° ± 10° | |||
| Частотная характеристика | ≤ 500 кГц Примечание: Частота сигнала = (Скорость (об/мин) * Количество линий)/60 |
|||

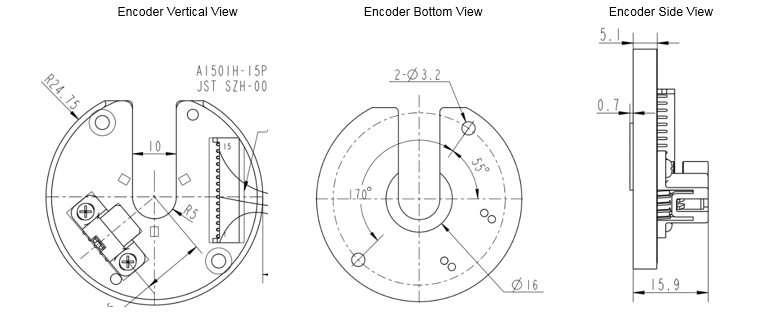

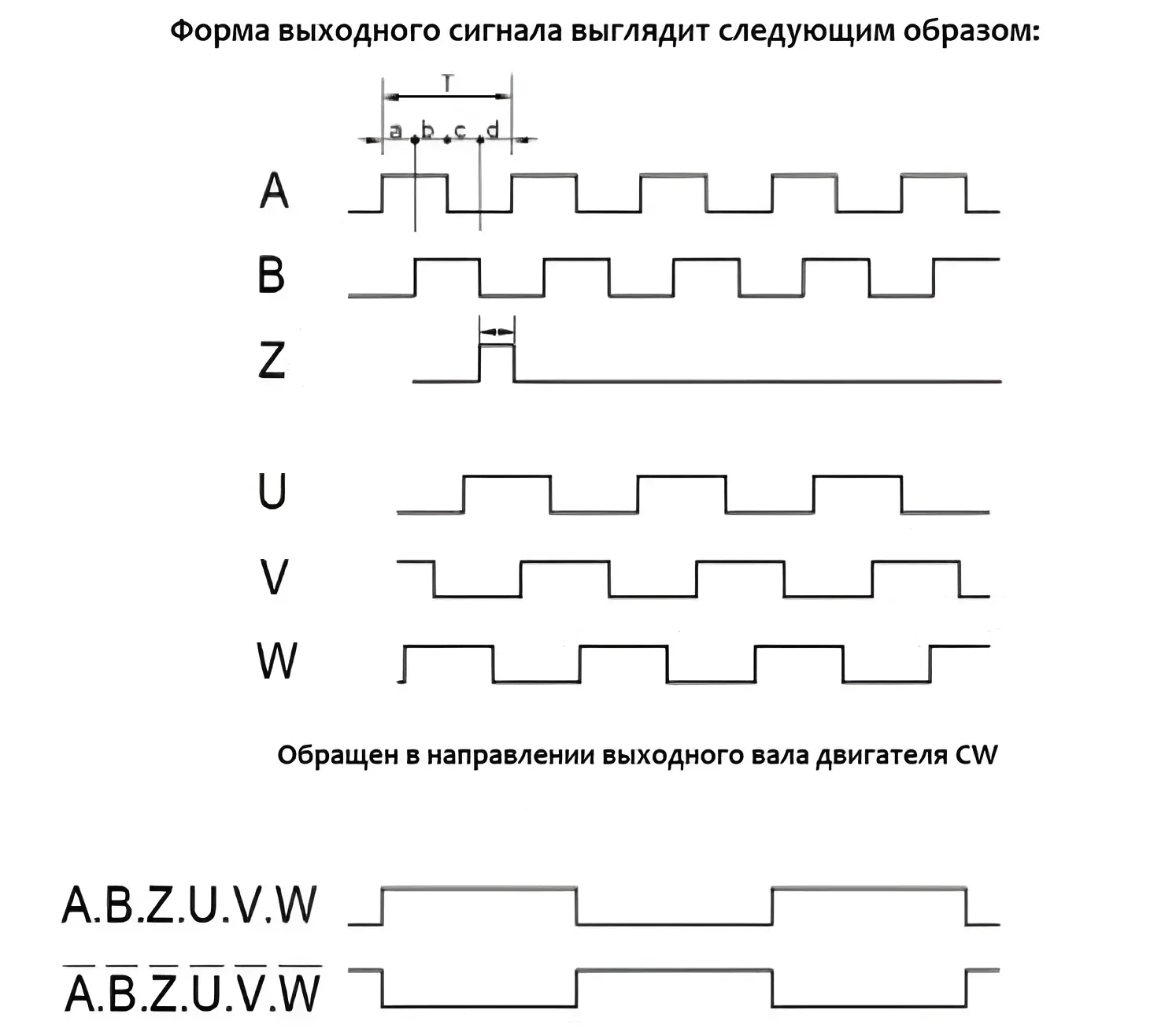

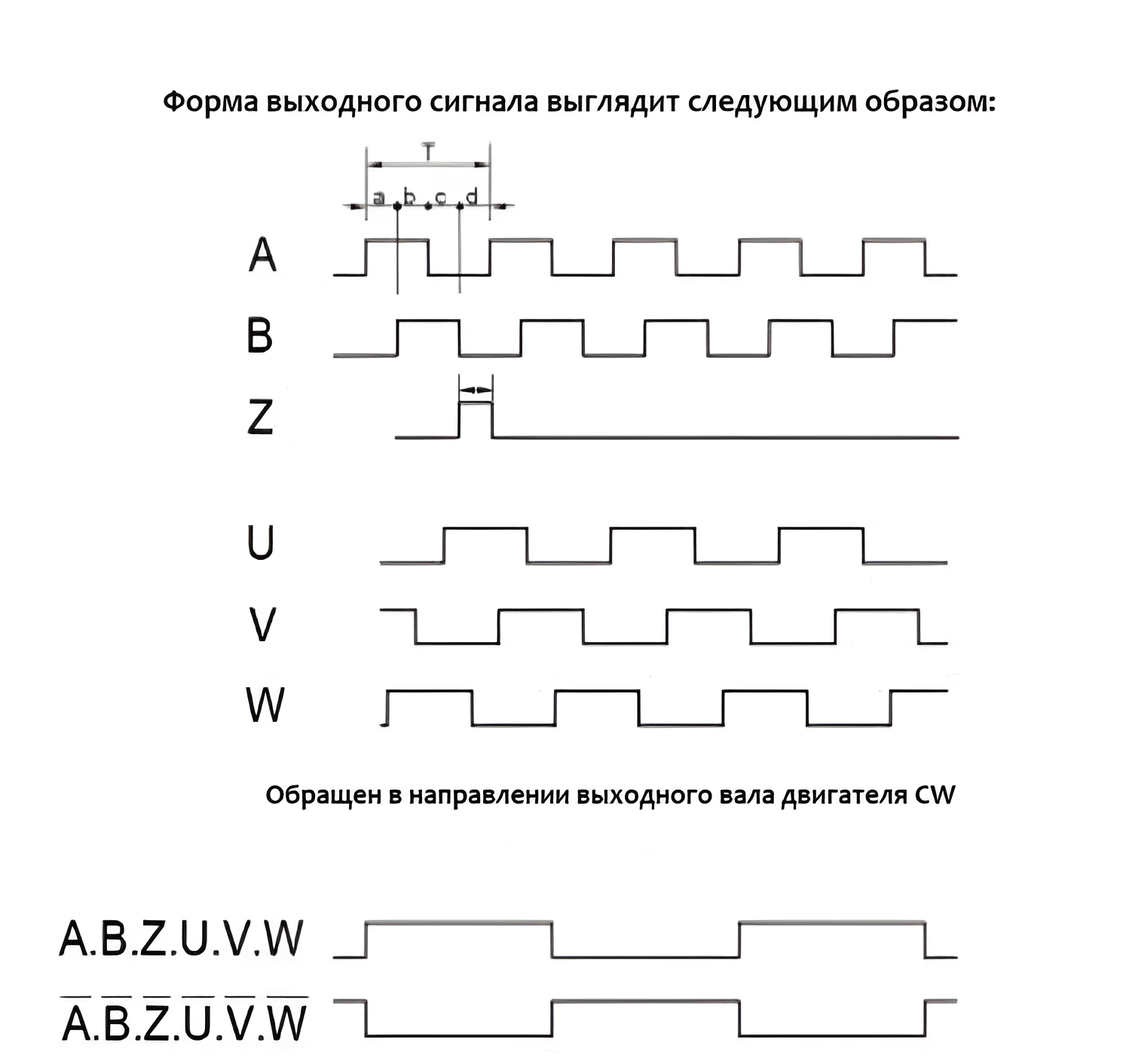

Форма волны
Внимание: Выходной сигнал полностью дифференциального шестиканального сигнала по умолчанию. На рисунке показана только положительная форма выходного сигнала энкодера.
