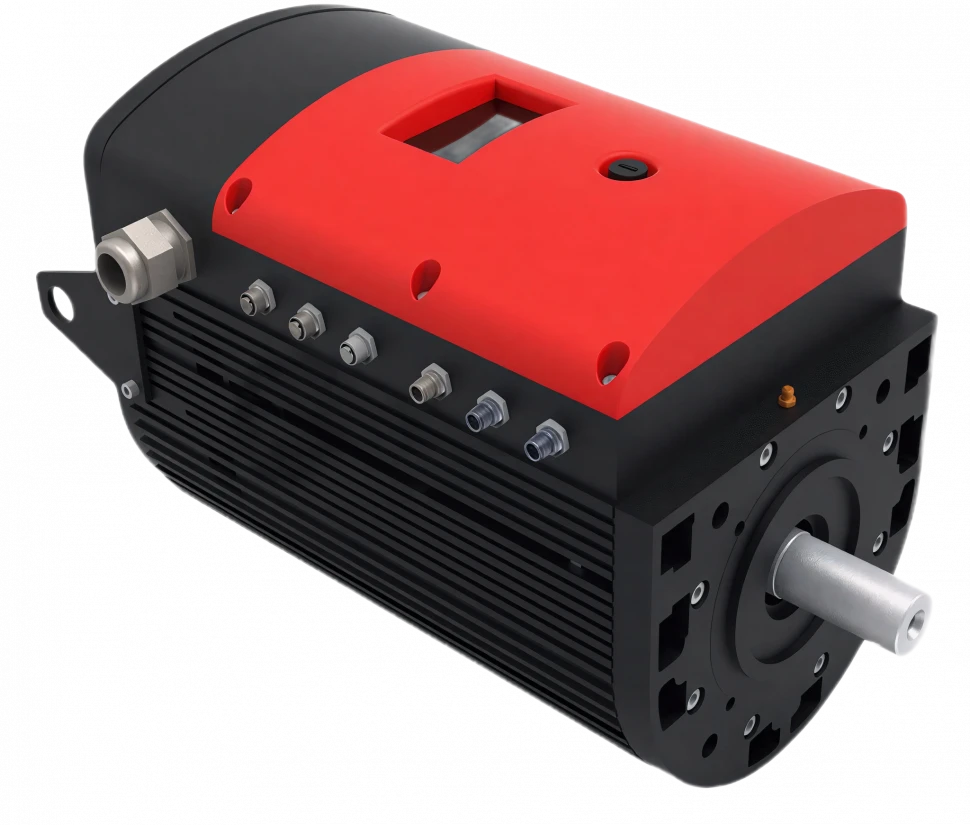

E720A30.3 - Двигатели BLDC с внутренним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |

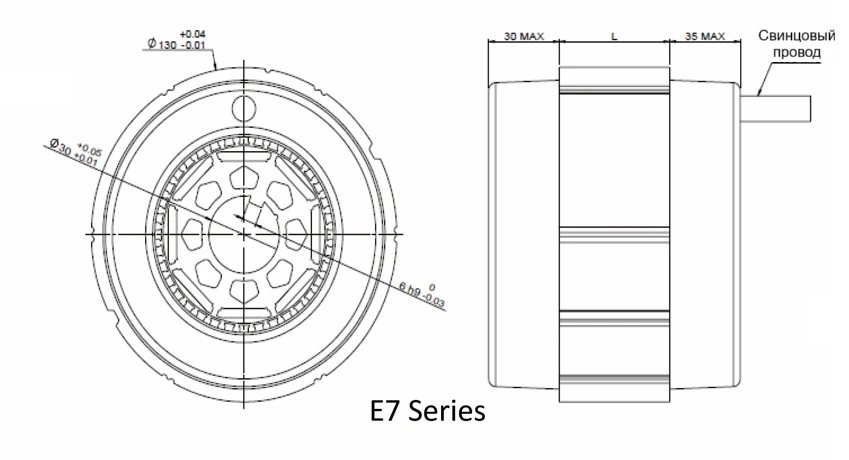

| Высота пакета магнитопровода (мм) | 94.0 |
| Внешний диаметр статора (мм) | 130.0 |
| Внутренний диаметр ротора (мм) | 30.0 |
| Инерция ротора (г·м²) | 1.92 |
| Вес статора (кг) | 6.06 |
| Вес ротора (кг) | 1.7 |
| Вес двигателя (кг) | 7.76 |
| Количество полюсов | 4 |
| Сопротивление фазы (Ом) | 1.37 |
| Индуктивность фазы (мГн) | 10.6 |
| Постоянная крутящего момента (Н·м/А) | 1.85 |
| Постоянная противо-ЭДС (V/RPM) | 111.86 |
| Максимальное напряжение (В) | 600 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (Н·м) | 14.84 |
| Ток двигателя (А) | 9.01 |
| Потребляемая мощность (Вт) | 5291 |
| Выходная мощность (Вт) | 4662 |
| Суммарные потери (Вт) | 629 |
| Потери в меди (Вт) | 167 |
| Потери в стали (Вт) | 462 |
| КПД (%) | 88 |
| Максимальная температура обмотки (℃) | 100 |
Общее описание
Модель E720A.30.3 представляет собой бесщеточный двигатель постоянного тока (BLDC) с внутренним ротором. Ключевые технические параметры включают увеличенную высоту пакета магнитопровода 94.0 мм, внешний диаметр статора 130.0 мм, 4 полюса и номинальный крутящий момент 14.84 Н·м при скорости 3000 об/мин. Конструкция двигателя обеспечивает КПД 88%, выходную мощность 4662 Вт и суммарные потери 629 Вт.
Конструктивные особенности двигателя включают высокое максимальное рабочее напряжение (600 В), низкие потери в меди и повышенные потери в стали, а также высокую постоянную крутящего момента (1.85 Н·м/А). Устройство предназначено для применения в системах средней мощности, где требуются стабильная работа, надежность и способность работать под нагрузкой, таких как промышленные приводы и специализированное оборудование.
