E715F.30.3 - Двигатели BLDC с внутренним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |

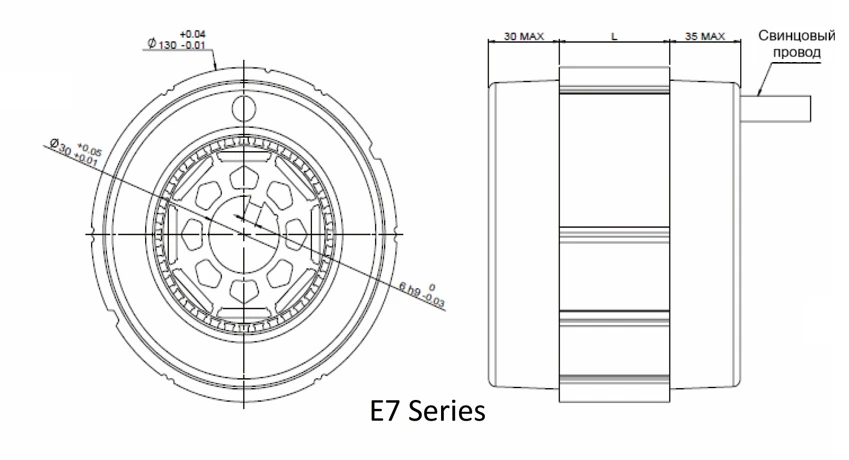

| Высота пакета магнитопровода (мм) | 72.0 |
| Внешний диаметр статора (мм) | 130.0 |
| Внутренний диаметр ротора (мм) | 30.0 |
| Инерция ротора (г·м²) | 1.07 |
| Вес статора (кг) | 4.88 |
| Вес ротора (кг) | 1.3 |
| Вес двигателя (кг) | 6.18 |
| Количество полюсов | 4 |
| Сопротивление фазы (Ом) | 2.18 |
| Индуктивность фазы (мГн) | 14.45 |
| Постоянная крутящего момента (Н·м/А) | 1.93 |
| Постоянная противо-ЭДС (V/RPM) | 116.55 |
| Максимальное напряжение (В) | 600 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (Н·м) | 17.55 |
| Ток двигателя (А) | 9.5 |
| Потребляемая мощность (Вт) | 5961 |
| Выходная мощность (Вт) | 5513 |
| Суммарные потери (Вт) | 448 |
| Потери в меди (Вт) | 295 |
| Потери в стали (Вт) | 153 |
| КПД (%) | 92.5 |
| Максимальная температура обмотки (℃) | 100 |
Общее описание
Модель E715F.30.3 представляет собой бесщеточный двигатель постоянного тока (BLDC) с внутренним ротором. Ключевые технические параметры включают высоту пакета магнитопровода 72 мм, внешний диаметр статора 130.0 мм, внутренний диаметр ротора 30.0 мм, 4 полюса и увеличенный номинальный крутящий момент 17.55 Н·м при скорости 3000 об/мин. Конструкция двигателя обеспечивает КПД 92.5%, повышенную выходную мощность 5513 Вт и суммарные потери 448 Вт.
Конструктивные особенности двигателя включают высокое максимальное рабочее напряжение (600 В), высокую постоянную крутящего момента (1.93 Н·м/А), а также низкие потери в меди и стали. Устройство предназначено для применения в мощных системах, где требуются повышенный крутящий момент, стабильная работа, высокая эффективность и надежность, таких как промышленные приводы, автоматизированные линии и тяжелое оборудование.
