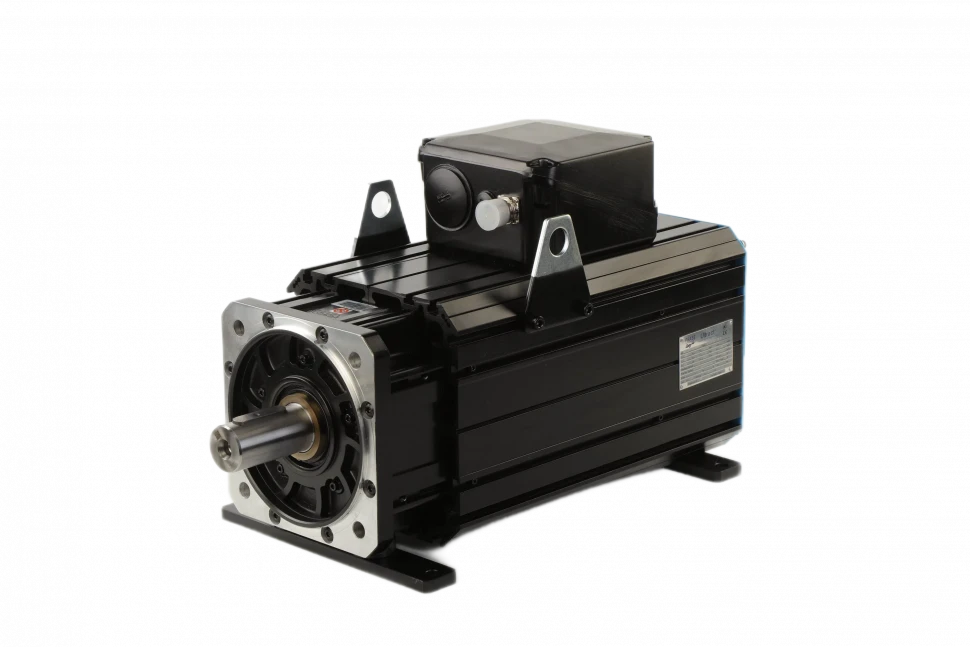

E018F - Серводвигатели серии Express
Техническое описание в формате .pdf
По запросу
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E01806F-1000 | E01806F-1200 | E01806F-1500 | E01808F-1000 | E01808F-1200 | E01808F-1500 | E01809F-1000 | E01809F-1200 | E01809F-1500 | E01811F-1000 | E01811F-1200 | E01811F-1500 | E01813F-1000 | E01813F-1200 | E01813F-1500 | E01815F-1000 | E01815F-1200 | E01815F-1500 | |
| Номинальная скорость (об/мин) | 1000 | 1200 | 1500 | 1000 | 1200 | 1500 | 1000 | 1200 | 1500 | 1000 | 1200 | 1500 | 1000 | 1200 | 1500 | 1000 | 1200 | 1500 |
| Номинальная частота (Гц) | 100 | 120 | 150 | 100 | 120 | 150 | 100 | 120 | 150 | 100 | 120 | 150 | 100 | 120 | 150 | 100 | 120 | 150 |
| Количество полюсов | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Максимальная скорость (об/мин) | 2000 | 2500 | 3000 | 2000 | 2500 | 3000 | 2000 | 2500 | 3000 | 2000 | 2500 | 3000 | 2000 | 2500 | 3000 | 2000 | 2500 | 3000 |
| Максимальная частота (Гц) | 200 | 250 | 300 | 200 | 250 | 300 | 200 | 250 | 300 | 200 | 250 | 300 | 200 | 250 | 300 | 200 | 250 | 300 |
| Пусковой ток (А) | 132 | 152 | 177 | 162 | 187 | 223 | 193 | 218 | 261 | 222 | 267 | 325 | 264 | 325 | 360 | 281 | 353 | 396 |
| Номинальный ток (A) | 120 | 138 | 161 | 147 | 170 | 203 | 175 | 198 | 237 | 202 | 243 | 295 | 240 | 295 | 327 | 255 | 321 | 360 |
| Пусковой момент (Н·м) | 651 | 642 | 629 | 829 | 827 | 774 | 966 | 930 | 926 | 1169 | 1161 | 1122 | 1343 | 1320 | 1293 | 1478 | 1448 | 1403 |
| Номинальный крутящий момент (Н·м) | 592 | 584 | 572 | 754 | 752 | 704 | 878 | 845 | 842 | 1063 | 1055 | 1020 | 1221 | 1200 | 1175 | 1344 | 1316 | 1275 |
| Номинальная мощность (кВт) | 62 | 73 | 90 | 79 | 95 | 110 | 92 | 106 | 132 | 111 | 137 | 160 | 128 | 151 | 185 | 141 | 165 | 200 |
| Постоянная крутящего момента (Н·м/А) | 4.76 | 3.58 | 3.4 | 4.83 | 4.23 | 3.32 | 4.76 | 4.08 | 3.4 | 4.97 | 4.14 | 3.41 | 4.9 | 3.92 | 3.44 | 5.09 | 3.96 | 3.4 |
| Постоянная противо-ЭДС (V/KRPM) | 288 | 217 | 206 | 292 | 256 | 201 | 288 | 247 | 206 | 301 | 251 | 207 | 297 | 237 | 208 | 308 | 240 | 206 |
| Сопротивление (Ом) | 0.0903 | 0.667 | 0.05 | 0.0643 | 0.0484 | 0.03 | 0.0524 | 0.0384 | 0.0267 | 0.044 | 0.031 | 0.0198 | 0.035 | 0.0224 | 0.0171 | 0.032 | 0.0194 | 0.015 |
| Прямая индуктивность (мГн) | 1.66 | 1.22 | 0.84 | 1.26 | 0.96 | 0.59 | 1.09 | 0.8 | 0.56 | 0.95 | 0.66 | 0.42 | 0.79 | 0.5 | 0.37 | 0.73 | 0.44 | 0.33 |
| Квадратурная индуктивность (мГн) | 4.2 | 3.11 | 2.17 | 3.33 | 2.52 | 1.56 | 2.84 | 2.09 | 1.45 | 2.49 | 1.72 | 1.1 | 2.02 | 1.3 | 1 | 1.9 | 1.15 | 0.86 |
| Максимальный ток (А) | 275 | 315 | 332 | 285 | 330 | 408 | 347 | 405 | 485 | 402 | 483 | 603 | 550 | 685 | 650 | 600 | 765 | 721 |
| Максимальный крутящий момент (Н·м) | 1270 | 1254 | 1141 | 1420 | 1434 | 1400 | 1680 | 1680 | 1677 | 2040 | 2043 | 2040 | 2660 | 2627 | 2303 | 2999 | 3000 | 2550 |
| Инерция ротора (кг·см²) | 3890 | 3890 | 3890 | 5060 | 5060 | 5060 | 5650 | 5650 | 5650 | 6850 | 6850 | 6850 | 7980 | 7980 | 7980 | 9170 | 9170 | 9170 |
| Масса (кг) | 315 | 315 | 315 | 357 | 357 | 357 | 377 | 377 | 377 | 418 | 418 | 418 | 460 | 460 | 460 | 498 | 498 | 498 |
E01806F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2000 |
| Максимальная частота (Гц) | 200 |
| Пусковой ток (А) | 132 |
| Номинальный ток (A) | 120 |
| Пусковой момент (Н·м) | 651 |
| Номинальный крутящий момент (Н·м) | 592 |
| Номинальная мощность (кВт) | 62 |
| Постоянная крутящего момента (Н·м/А) | 4.76 |
| Постоянная противо-ЭДС (V/KRPM) | 288 |
| Сопротивление (Ом) | 0.0903 |
| Прямая индуктивность (мГн) | 1.66 |
| Квадратурная индуктивность (мГн) | 4.2 |
| Максимальный ток (А) | 275 |
| Максимальный крутящий момент (Н·м) | 1270 |
| Инерция ротора (кг·см²) | 3890 |
| Масса (кг) | 315 |
E01806F-1200
| Номинальная скорость (об/мин) | 1200 |
| Номинальная частота (Гц) | 120 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2500 |
| Максимальная частота (Гц) | 250 |
| Пусковой ток (А) | 152 |
| Номинальный ток (A) | 138 |
| Пусковой момент (Н·м) | 642 |
| Номинальный крутящий момент (Н·м) | 584 |
| Номинальная мощность (кВт) | 73 |
| Постоянная крутящего момента (Н·м/А) | 3.58 |
| Постоянная противо-ЭДС (V/KRPM) | 217 |
| Сопротивление (Ом) | 0.667 |
| Прямая индуктивность (мГн) | 1.22 |
| Квадратурная индуктивность (мГн) | 3.11 |
| Максимальный ток (А) | 315 |
| Максимальный крутящий момент (Н·м) | 1254 |
| Инерция ротора (кг·см²) | 3890 |
| Масса (кг) | 315 |
E01806F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 150 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 3000 |
| Максимальная частота (Гц) | 300 |
| Пусковой ток (А) | 177 |
| Номинальный ток (A) | 161 |
| Пусковой момент (Н·м) | 629 |
| Номинальный крутящий момент (Н·м) | 572 |
| Номинальная мощность (кВт) | 90 |
| Постоянная крутящего момента (Н·м/А) | 3.4 |
| Постоянная противо-ЭДС (V/KRPM) | 206 |
| Сопротивление (Ом) | 0.05 |
| Прямая индуктивность (мГн) | 0.84 |
| Квадратурная индуктивность (мГн) | 2.17 |
| Максимальный ток (А) | 332 |
| Максимальный крутящий момент (Н·м) | 1141 |
| Инерция ротора (кг·см²) | 3890 |
| Масса (кг) | 315 |
E01808F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2000 |
| Максимальная частота (Гц) | 200 |
| Пусковой ток (А) | 162 |
| Номинальный ток (A) | 147 |
| Пусковой момент (Н·м) | 829 |
| Номинальный крутящий момент (Н·м) | 754 |
| Номинальная мощность (кВт) | 79 |
| Постоянная крутящего момента (Н·м/А) | 4.83 |
| Постоянная противо-ЭДС (V/KRPM) | 292 |
| Сопротивление (Ом) | 0.0643 |
| Прямая индуктивность (мГн) | 1.26 |
| Квадратурная индуктивность (мГн) | 3.33 |
| Максимальный ток (А) | 285 |
| Максимальный крутящий момент (Н·м) | 1420 |
| Инерция ротора (кг·см²) | 5060 |
| Масса (кг) | 357 |
E01808F-1200
| Номинальная скорость (об/мин) | 1200 |
| Номинальная частота (Гц) | 120 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2500 |
| Максимальная частота (Гц) | 250 |
| Пусковой ток (А) | 187 |
| Номинальный ток (A) | 170 |
| Пусковой момент (Н·м) | 827 |
| Номинальный крутящий момент (Н·м) | 752 |
| Номинальная мощность (кВт) | 95 |
| Постоянная крутящего момента (Н·м/А) | 4.23 |
| Постоянная противо-ЭДС (V/KRPM) | 256 |
| Сопротивление (Ом) | 0.0484 |
| Прямая индуктивность (мГн) | 0.96 |
| Квадратурная индуктивность (мГн) | 2.52 |
| Максимальный ток (А) | 330 |
| Максимальный крутящий момент (Н·м) | 1434 |
| Инерция ротора (кг·см²) | 5060 |
| Масса (кг) | 357 |
E01808F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 150 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 3000 |
| Максимальная частота (Гц) | 300 |
| Пусковой ток (А) | 223 |
| Номинальный ток (A) | 203 |
| Пусковой момент (Н·м) | 774 |
| Номинальный крутящий момент (Н·м) | 704 |
| Номинальная мощность (кВт) | 110 |
| Постоянная крутящего момента (Н·м/А) | 3.32 |
| Постоянная противо-ЭДС (V/KRPM) | 201 |
| Сопротивление (Ом) | 0.03 |
| Прямая индуктивность (мГн) | 0.59 |
| Квадратурная индуктивность (мГн) | 1.56 |
| Максимальный ток (А) | 408 |
| Максимальный крутящий момент (Н·м) | 1400 |
| Инерция ротора (кг·см²) | 5060 |
| Масса (кг) | 357 |
E01809F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2000 |
| Максимальная частота (Гц) | 200 |
| Пусковой ток (А) | 193 |
| Номинальный ток (A) | 175 |
| Пусковой момент (Н·м) | 966 |
| Номинальный крутящий момент (Н·м) | 878 |
| Номинальная мощность (кВт) | 92 |
| Постоянная крутящего момента (Н·м/А) | 4.76 |
| Постоянная противо-ЭДС (V/KRPM) | 288 |
| Сопротивление (Ом) | 0.0524 |
| Прямая индуктивность (мГн) | 1.09 |
| Квадратурная индуктивность (мГн) | 2.84 |
| Максимальный ток (А) | 347 |
| Максимальный крутящий момент (Н·м) | 1680 |
| Инерция ротора (кг·см²) | 5650 |
| Масса (кг) | 377 |
E01809F-1200
| Номинальная скорость (об/мин) | 1200 |
| Номинальная частота (Гц) | 120 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2500 |
| Максимальная частота (Гц) | 250 |
| Пусковой ток (А) | 218 |
| Номинальный ток (A) | 198 |
| Пусковой момент (Н·м) | 930 |
| Номинальный крутящий момент (Н·м) | 845 |
| Номинальная мощность (кВт) | 106 |
| Постоянная крутящего момента (Н·м/А) | 4.08 |
| Постоянная противо-ЭДС (V/KRPM) | 247 |
| Сопротивление (Ом) | 0.0384 |
| Прямая индуктивность (мГн) | 0.8 |
| Квадратурная индуктивность (мГн) | 2.09 |
| Максимальный ток (А) | 405 |
| Максимальный крутящий момент (Н·м) | 1680 |
| Инерция ротора (кг·см²) | 5650 |
| Масса (кг) | 377 |
E01809F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 150 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 3000 |
| Максимальная частота (Гц) | 300 |
| Пусковой ток (А) | 261 |
| Номинальный ток (A) | 237 |
| Пусковой момент (Н·м) | 926 |
| Номинальный крутящий момент (Н·м) | 842 |
| Номинальная мощность (кВт) | 132 |
| Постоянная крутящего момента (Н·м/А) | 3.4 |
| Постоянная противо-ЭДС (V/KRPM) | 206 |
| Сопротивление (Ом) | 0.0267 |
| Прямая индуктивность (мГн) | 0.56 |
| Квадратурная индуктивность (мГн) | 1.45 |
| Максимальный ток (А) | 485 |
| Максимальный крутящий момент (Н·м) | 1677 |
| Инерция ротора (кг·см²) | 5650 |
| Масса (кг) | 377 |
E01811F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2000 |
| Максимальная частота (Гц) | 200 |
| Пусковой ток (А) | 222 |
| Номинальный ток (A) | 202 |
| Пусковой момент (Н·м) | 1169 |
| Номинальный крутящий момент (Н·м) | 1063 |
| Номинальная мощность (кВт) | 111 |
| Постоянная крутящего момента (Н·м/А) | 4.97 |
| Постоянная противо-ЭДС (V/KRPM) | 301 |
| Сопротивление (Ом) | 0.044 |
| Прямая индуктивность (мГн) | 0.95 |
| Квадратурная индуктивность (мГн) | 2.49 |
| Максимальный ток (А) | 402 |
| Максимальный крутящий момент (Н·м) | 2040 |
| Инерция ротора (кг·см²) | 6850 |
| Масса (кг) | 418 |
E01811F-1200
| Номинальная скорость (об/мин) | 1200 |
| Номинальная частота (Гц) | 120 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2500 |
| Максимальная частота (Гц) | 250 |
| Пусковой ток (А) | 267 |
| Номинальный ток (A) | 243 |
| Пусковой момент (Н·м) | 1161 |
| Номинальный крутящий момент (Н·м) | 1055 |
| Номинальная мощность (кВт) | 137 |
| Постоянная крутящего момента (Н·м/А) | 4.14 |
| Постоянная противо-ЭДС (V/KRPM) | 251 |
| Сопротивление (Ом) | 0.031 |
| Прямая индуктивность (мГн) | 0.66 |
| Квадратурная индуктивность (мГн) | 1.72 |
| Максимальный ток (А) | 483 |
| Максимальный крутящий момент (Н·м) | 2043 |
| Инерция ротора (кг·см²) | 6850 |
| Масса (кг) | 418 |
E01811F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 150 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 3000 |
| Максимальная частота (Гц) | 300 |
| Пусковой ток (А) | 325 |
| Номинальный ток (A) | 295 |
| Пусковой момент (Н·м) | 1122 |
| Номинальный крутящий момент (Н·м) | 1020 |
| Номинальная мощность (кВт) | 160 |
| Постоянная крутящего момента (Н·м/А) | 3.41 |
| Постоянная противо-ЭДС (V/KRPM) | 207 |
| Сопротивление (Ом) | 0.0198 |
| Прямая индуктивность (мГн) | 0.42 |
| Квадратурная индуктивность (мГн) | 1.1 |
| Максимальный ток (А) | 603 |
| Максимальный крутящий момент (Н·м) | 2040 |
| Инерция ротора (кг·см²) | 6850 |
| Масса (кг) | 418 |
E01813F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2000 |
| Максимальная частота (Гц) | 200 |
| Пусковой ток (А) | 264 |
| Номинальный ток (A) | 240 |
| Пусковой момент (Н·м) | 1343 |
| Номинальный крутящий момент (Н·м) | 1221 |
| Номинальная мощность (кВт) | 128 |
| Постоянная крутящего момента (Н·м/А) | 4.9 |
| Постоянная противо-ЭДС (V/KRPM) | 297 |
| Сопротивление (Ом) | 0.035 |
| Прямая индуктивность (мГн) | 0.79 |
| Квадратурная индуктивность (мГн) | 2.02 |
| Максимальный ток (А) | 550 |
| Максимальный крутящий момент (Н·м) | 2660 |
| Инерция ротора (кг·см²) | 7980 |
| Масса (кг) | 460 |
E01813F-1200
| Номинальная скорость (об/мин) | 1200 |
| Номинальная частота (Гц) | 120 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2500 |
| Максимальная частота (Гц) | 250 |
| Пусковой ток (А) | 325 |
| Номинальный ток (A) | 295 |
| Пусковой момент (Н·м) | 1320 |
| Номинальный крутящий момент (Н·м) | 1200 |
| Номинальная мощность (кВт) | 151 |
| Постоянная крутящего момента (Н·м/А) | 3.92 |
| Постоянная противо-ЭДС (V/KRPM) | 237 |
| Сопротивление (Ом) | 0.0224 |
| Прямая индуктивность (мГн) | 0.5 |
| Квадратурная индуктивность (мГн) | 1.3 |
| Максимальный ток (А) | 685 |
| Максимальный крутящий момент (Н·м) | 2627 |
| Инерция ротора (кг·см²) | 7980 |
| Масса (кг) | 460 |
E01813F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 150 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 3000 |
| Максимальная частота (Гц) | 300 |
| Пусковой ток (А) | 360 |
| Номинальный ток (A) | 327 |
| Пусковой момент (Н·м) | 1293 |
| Номинальный крутящий момент (Н·м) | 1175 |
| Номинальная мощность (кВт) | 185 |
| Постоянная крутящего момента (Н·м/А) | 3.44 |
| Постоянная противо-ЭДС (V/KRPM) | 208 |
| Сопротивление (Ом) | 0.0171 |
| Прямая индуктивность (мГн) | 0.37 |
| Квадратурная индуктивность (мГн) | 1 |
| Максимальный ток (А) | 650 |
| Максимальный крутящий момент (Н·м) | 2303 |
| Инерция ротора (кг·см²) | 7980 |
| Масса (кг) | 460 |
E01815F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2000 |
| Максимальная частота (Гц) | 200 |
| Пусковой ток (А) | 281 |
| Номинальный ток (A) | 255 |
| Пусковой момент (Н·м) | 1478 |
| Номинальный крутящий момент (Н·м) | 1344 |
| Номинальная мощность (кВт) | 141 |
| Постоянная крутящего момента (Н·м/А) | 5.09 |
| Постоянная противо-ЭДС (V/KRPM) | 308 |
| Сопротивление (Ом) | 0.032 |
| Прямая индуктивность (мГн) | 0.73 |
| Квадратурная индуктивность (мГн) | 1.9 |
| Максимальный ток (А) | 600 |
| Максимальный крутящий момент (Н·м) | 2999 |
| Инерция ротора (кг·см²) | 9170 |
| Масса (кг) | 498 |
E01815F-1200
| Номинальная скорость (об/мин) | 1200 |
| Номинальная частота (Гц) | 120 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 2500 |
| Максимальная частота (Гц) | 250 |
| Пусковой ток (А) | 353 |
| Номинальный ток (A) | 321 |
| Пусковой момент (Н·м) | 1448 |
| Номинальный крутящий момент (Н·м) | 1316 |
| Номинальная мощность (кВт) | 165 |
| Постоянная крутящего момента (Н·м/А) | 3.96 |
| Постоянная противо-ЭДС (V/KRPM) | 240 |
| Сопротивление (Ом) | 0.0194 |
| Прямая индуктивность (мГн) | 0.44 |
| Квадратурная индуктивность (мГн) | 1.15 |
| Максимальный ток (А) | 765 |
| Максимальный крутящий момент (Н·м) | 3000 |
| Инерция ротора (кг·см²) | 9170 |
| Масса (кг) | 498 |
E01815F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 150 |
| Количество полюсов | 12 |
| Максимальная скорость (об/мин) | 3000 |
| Максимальная частота (Гц) | 300 |
| Пусковой ток (А) | 396 |
| Номинальный ток (A) | 360 |
| Пусковой момент (Н·м) | 1403 |
| Номинальный крутящий момент (Н·м) | 1275 |
| Номинальная мощность (кВт) | 200 |
| Постоянная крутящего момента (Н·м/А) | 3.4 |
| Постоянная противо-ЭДС (V/KRPM) | 206 |
| Сопротивление (Ом) | 0.015 |
| Прямая индуктивность (мГн) | 0.33 |
| Квадратурная индуктивность (мГн) | 0.86 |
| Максимальный ток (А) | 721 |
| Максимальный крутящий момент (Н·м) | 2550 |
| Инерция ротора (кг·см²) | 9170 |
| Масса (кг) | 498 |
Общее описание

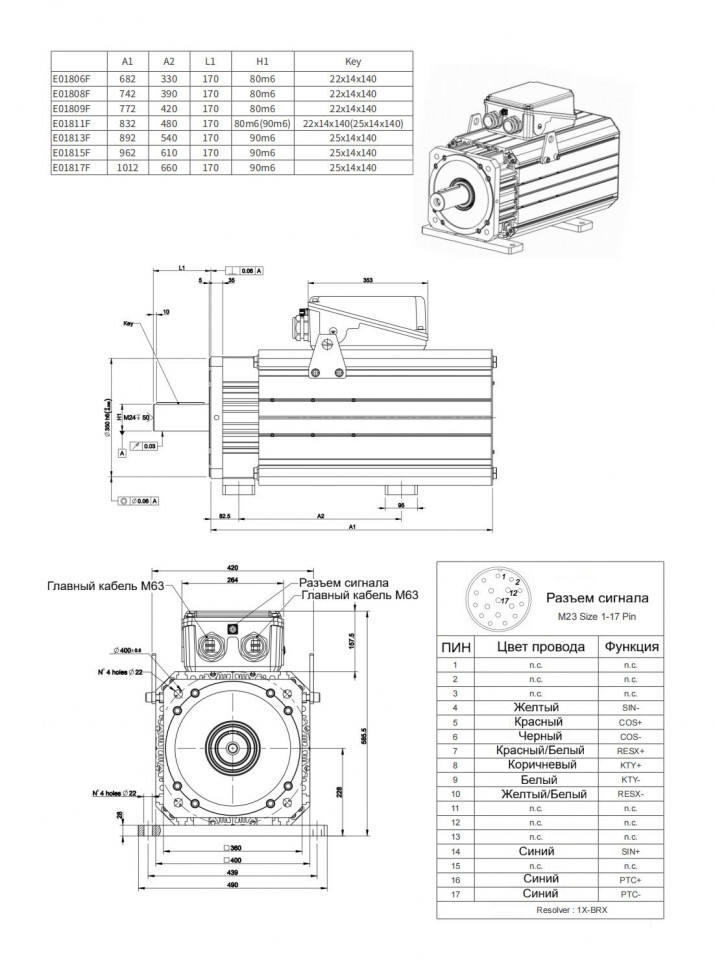

Модель E018F представляет собой серводвигатель. Ключевые технические параметры включают номинальную мощность от 62 до 200 кВт, номинальную скорость в диапазоне 1000-1500 об/мин и номинальный крутящий момент от 572 до 1344 Н·м.
Конструктивные особенности двигателя обеспечивают его надежную и мощную работу: высокий максимальный крутящий момент до 3000 Н·м, максимальную скорость до 3000 об/мин и широкий диапазон рабочих токов. Стандартизированные характеристики, такие как инерция ротора и масса, упрощают интеграцию в различные системы.
Области применения
- Мощные обрабатывающие центры и тяжелые станки с ЧПУ
- Промышленные роботы большой грузоподъемности
- Прецизионное оборудование для обработки крупногабаритных материалов
- Приводы тяжелых конвейеров и кранового оборудования
- Специализированное технологическое оборудование

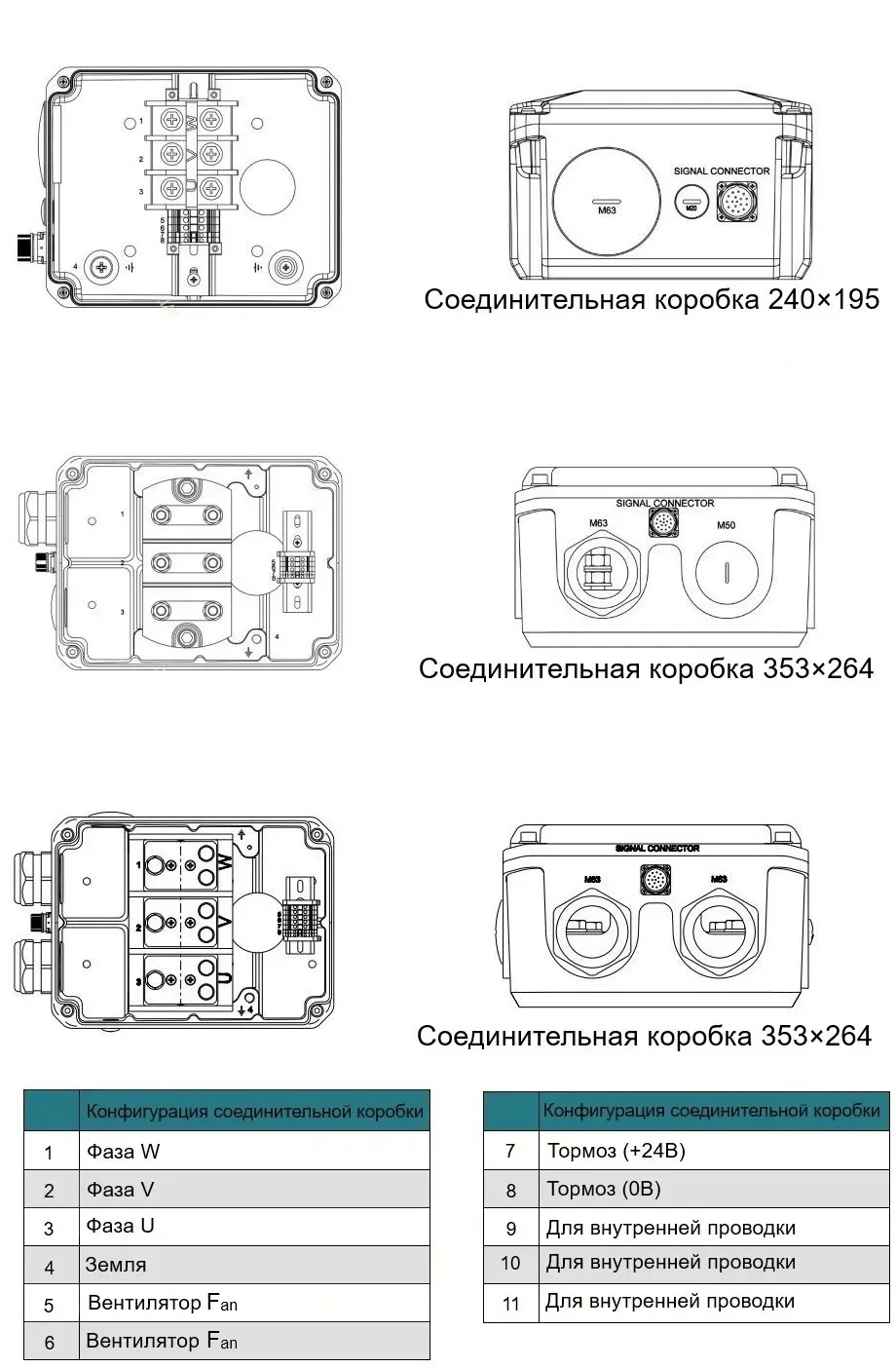

Питание
Сигнальный разъем M23-17 контактов EnDat тип Mx, Nx
| Контакт | Функция | Порт AxM E1 |
|---|---|---|
| 1 | A+ | n.c. |
| 2 | A- | n.c. |
| 3 | DATA+ | 14 |
| 4 | PTC+ | 8 |
| 5 | CLOCK+ | 3 |
| 6 | n.c. | n.c. |
| 7 | 0V | 1 |
| 8 | KTY84+ | n.c. |
| 9 | KTY84- | n.c. |
| 10 | + Vac | |
| 11 | B+ | n.c. |
| 12 | B- | n.c. |
| 13 | DATA- | 9 |
| 14 | CLOCK- | 4 |
| 15 | 0V sense | n.c. |
| 16 | Vac sense | n.c. |
| 17 | PTC- | 1 |
Сигнальный разъем M23-17 контактов Resolver тип R
| Контакт | Функция | Порт AxM E1 |
|---|---|---|
| 1 | n.c. | n.c. |
| 2 | n.c. | n.c. |
| 3 | n.c. | n.c. |
| 4 | Sin-, 1 c/r | 5 |
| 5 | Cos+, 1 c/r | 3 |
| 6 | Cos-, 1 c/r | 4 |
| 7 | Resex- | 10 |
| 8 | KTY84+ | n.c. |
| 9 | KTY84- | n.c. |
| 10 | Resex- | 11 |
| 11 | n.c. | n.c. |
| 12 | n.c. | n.c. |
| 13 | n.c. | n.c. |
| 14 | Sin+, 1 c/r | 2 |
| 15 | n.c. | n.c. |
| 16 | PTC+ | 8 |
| 17 | PTC- | 1 |
Сигнальный разъем M23-17 контактов SinCos энкодер тип S1
| Контакт | Функция | Порт AxV S2 | Порт AxM E1 |
|---|---|---|---|
| 1 | A+ | 1 | 7 |
| 2 | A- | 14 | 12 |
| 3 | I+ (index) | 3 | 14 |
| 4 | Sin-, 1 c/r | 6 | 5 |
| 5 | Cos+, 1 c/r | 17 | 3 |
| 6 | Cos-, 1 c/r | 5 | 4 |
| 7 | 0V | 10 | 1 |
| 8 | PTC+ | 11 | 8 |
| 9 | PTC-/KTY- | 13 | 1 |
| 10 | + Vcc (5Vdc) | 25 | 6 |
| 11 | B+ | 2 | 15 |
| 12 | B- | 15 | 13 |
| 13 | I- (index-) | 16 | 9 |
| 14 | Sin+, 1 c/r | 18 | 2 |
| 15 | 0V sense | n.c. | n.c. |
| 16 | + Vcc sense | n.c. | n.c. |
| 17 | KTY+ | n.c. | n.c. |
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
