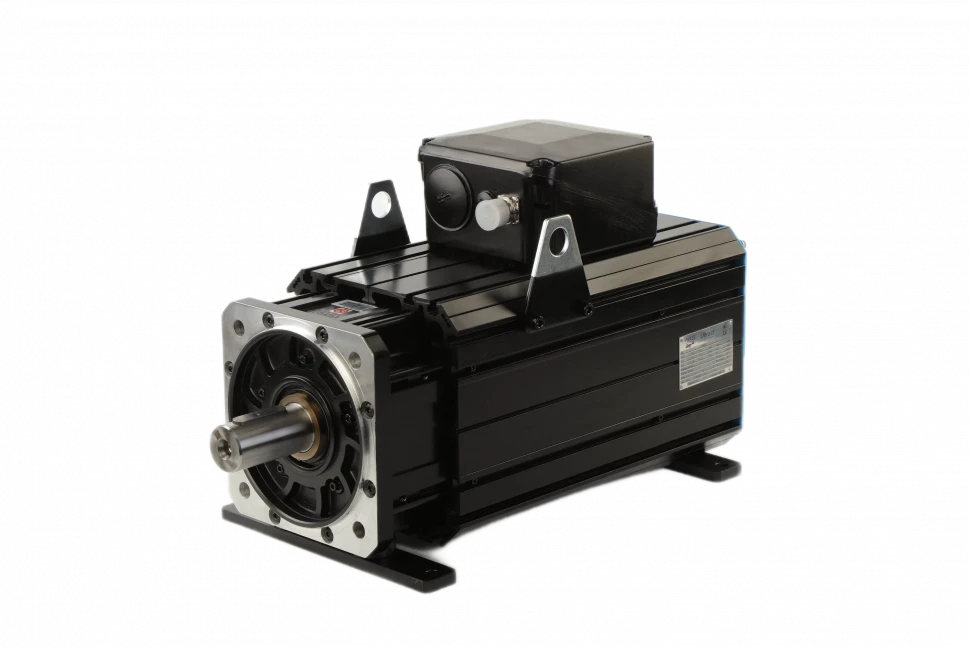

E013F - Серводвигатели серии Express
Техническое описание в формате .pdf
По запросу
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E01304F-1000 | E01304F-1500 | E01304F-2000 | E01306F-1000 | E01306F-1500 | E01306F-2000 | E01307F-1000 | E01307F-1500 | E01307F-2000 | E01308F-1000 | E01308F-1500 | E01308F-2000 | E01309F-1000 | E01309F-1500 | E01309F-2000 | E01311F-1000 | E01311F-1500 | E01311F-2000 | E01313F-1000 | E01313F-1500 | E01313F-2000 | |
| Номинальная скорость (об/мин) | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 |
| Номинальная частота (Гц) | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Максимальная скорость (об/мин) | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Максимальная частота (Гц) | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 |
| Пусковой ток (А) | 36.75 | 55.65 | 70.35 | 56.7 | 81.9 | 105 | 68.25 | 97.65 | 132.3 | 76.65 | 110.25 | 147 | 84 | 131.25 | 180.6 | 115.5 | 155.4 | 215.25 | 118.65 | 184.8 | 252 |
| Номинальный ток (A) | 35 | 53 | 67 | 54 | 78 | 100 | 65 | 93 | 126 | 73 | 105 | 140 | 80 | 125 | 172 | 110 | 148 | 205 | 113 | 176 | 240 |
| Пусковой момент (Н·м) | 194.3 | 193.2 | 182.7 | 294 | 283.5 | 273 | 357 | 333.9 | 336 | 399 | 383.3 | 383.3 | 437.9 | 427.4 | 409.5 | 535.5 | 519.8 | 509.3 | 614.3 | 609 | 588 |
| Номинальный крутящий момент (Н·м) | 185 | 184 | 174 | 280 | 270 | 260 | 340 | 318 | 320 | 380 | 365 | 365 | 417 | 407 | 390 | 510 | 495 | 485 | 585 | 580 | 560 |
| Номинальная мощность (кВт) | 19.4 | 28.9 | 36.4 | 29.3 | 42.4 | 54.5 | 35.6 | 49.9 | 67 | 39.8 | 57.3 | 76.4 | 43.7 | 63.9 | 81.7 | 53.4 | 77.7 | 101.6 | 61.3 | 91.1 | 117.3 |
| Постоянная крутящего момента (Н·м/А) | 4.86 | 3.24 | 2.43 | 4.86 | 3.24 | 2.43 | 4.73 | 3.19 | 2.36 | 4.86 | 3.24 | 2.43 | 4.86 | 3.03 | 2.13 | 4.45 | 3.16 | 2.22 | 4.82 | 3.06 | 2.18 |
| Постоянная противо-ЭДС (V/KRPM) | 294.1 | 196.067 | 146.9 | 294.1 | 196.067 | 146.9 | 285.9 | 192.8 | 142.95 | 294.1 | 195.9 | 147.15 | 293.8 | 183 | 128.5 | 269 | 191 | 134 | 291.7 | 185 | 132 |
| Сопротивление (Ом) | 0.488 | 0.216 | 0.123 | 0.273 | 0.126 | 0.069 | 0.22 | 0.096 | 0.055 | 0.192 | 0.083 | 0.045 | 0.158 | 0.065 | 0.032 | 0.106 | 0.053 | 0.026 | 0.101 | 0.042 | 0.022 |
| Прямая индуктивность (мГн) | 10.86 | 4.82 | 2.35 | 7.24 | 3.22 | 3.7 | 5.86 | 2.29 | 1.47 | 5.43 | 2.07 | 1.25 | 4.14 | 1.57 | 0.76 | 3 | 1.44 | 0.9 | 2.82 | 1.15 | 0.6 |
| Квадратурная индуктивность (мГн) | 23.56 | 10.47 | 5.57 | 15.71 | 6.98 | 1.55 | 12.73 | 5.26 | 3.18 | 11.78 | 4.93 | 2.41 | 9.57 | 3.7 | 1.75 | 6.3 | 3.4 | 1.73 | 6.59 | 2.69 | 1.36 |
| Максимальный ток (А) | 89.7 | 132.5 | 171.7 | 139.7 | 194 | 268.7 | 160 | 229 | 311 | 190 | 257.5 | 350 | 193.1 | 315 | 450 | 280 | 425 | 580 | 281 | 480 | 670 |
| Максимальный крутящий момент (Н·м) | 400 | 400 | 400 | 600 | 600 | 600 | 700 | 700 | 700 | 800 | 800 | 800 | 900 | 900 | 900 | 1100 | 1100 | 1100 | 1300 | 1300 | 1300 |
| Инерция ротора (кг·см²) | 440 | 440 | 440 | 626 | 626 | 626 | 718 | 718 | 718 | 811 | 811 | 811 | 903 | 903 | 903 | 1111 | 1111 | 1111 | 1296 | 1296 | 1296 |
| Масса (кг) | 128 | 128 | 128 | 148 | 148 | 148 | 158 | 158 | 158 | 169 | 169 | 169 | 180 | 180 | 180 | 230 | 230 | 230 | 263 | 263 | 263 |
E01304F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 36.75 |
| Номинальный ток (A) | 35 |
| Пусковой момент (Н·м) | 194.3 |
| Номинальный крутящий момент (Н·м) | 185 |
| Номинальная мощность (кВт) | 19.4 |
| Постоянная крутящего момента (Н·м/А) | 4.86 |
| Постоянная противо-ЭДС (V/KRPM) | 294.1 |
| Сопротивление (Ом) | 0.488 |
| Прямая индуктивность (мГн) | 10.86 |
| Квадратурная индуктивность (мГн) | 23.56 |
| Максимальный ток (А) | 89.7 |
| Максимальный крутящий момент (Н·м) | 400 |
| Инерция ротора (кг·см²) | 440 |
| Масса (кг) | 128 |
E01304F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 55.65 |
| Номинальный ток (A) | 53 |
| Пусковой момент (Н·м) | 193.2 |
| Номинальный крутящий момент (Н·м) | 184 |
| Номинальная мощность (кВт) | 28.9 |
| Постоянная крутящего момента (Н·м/А) | 3.24 |
| Постоянная противо-ЭДС (V/KRPM) | 196.067 |
| Сопротивление (Ом) | 0.216 |
| Прямая индуктивность (мГн) | 4.82 |
| Квадратурная индуктивность (мГн) | 10.47 |
| Максимальный ток (А) | 132.5 |
| Максимальный крутящий момент (Н·м) | 400 |
| Инерция ротора (кг·см²) | 440 |
| Масса (кг) | 128 |
E01304F-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 70.35 |
| Номинальный ток (A) | 67 |
| Пусковой момент (Н·м) | 182.7 |
| Номинальный крутящий момент (Н·м) | 174 |
| Номинальная мощность (кВт) | 36.4 |
| Постоянная крутящего момента (Н·м/А) | 2.43 |
| Постоянная противо-ЭДС (V/KRPM) | 146.9 |
| Сопротивление (Ом) | 0.123 |
| Прямая индуктивность (мГн) | 2.35 |
| Квадратурная индуктивность (мГн) | 5.57 |
| Максимальный ток (А) | 171.7 |
| Максимальный крутящий момент (Н·м) | 400 |
| Инерция ротора (кг·см²) | 440 |
| Масса (кг) | 128 |
E01306F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 56.7 |
| Номинальный ток (A) | 54 |
| Пусковой момент (Н·м) | 294 |
| Номинальный крутящий момент (Н·м) | 280 |
| Номинальная мощность (кВт) | 29.3 |
| Постоянная крутящего момента (Н·м/А) | 4.86 |
| Постоянная противо-ЭДС (V/KRPM) | 294.1 |
| Сопротивление (Ом) | 0.273 |
| Прямая индуктивность (мГн) | 7.24 |
| Квадратурная индуктивность (мГн) | 15.71 |
| Максимальный ток (А) | 139.7 |
| Максимальный крутящий момент (Н·м) | 600 |
| Инерция ротора (кг·см²) | 626 |
| Масса (кг) | 148 |
E01306F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 81.9 |
| Номинальный ток (A) | 78 |
| Пусковой момент (Н·м) | 283.5 |
| Номинальный крутящий момент (Н·м) | 270 |
| Номинальная мощность (кВт) | 42.4 |
| Постоянная крутящего момента (Н·м/А) | 3.24 |
| Постоянная противо-ЭДС (V/KRPM) | 196.067 |
| Сопротивление (Ом) | 0.126 |
| Прямая индуктивность (мГн) | 3.22 |
| Квадратурная индуктивность (мГн) | 6.98 |
| Максимальный ток (А) | 194 |
| Максимальный крутящий момент (Н·м) | 600 |
| Инерция ротора (кг·см²) | 626 |
| Масса (кг) | 148 |
E01306F-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 105 |
| Номинальный ток (A) | 100 |
| Пусковой момент (Н·м) | 273 |
| Номинальный крутящий момент (Н·м) | 260 |
| Номинальная мощность (кВт) | 54.5 |
| Постоянная крутящего момента (Н·м/А) | 2.43 |
| Постоянная противо-ЭДС (V/KRPM) | 146.9 |
| Сопротивление (Ом) | 0.069 |
| Прямая индуктивность (мГн) | 3.7 |
| Квадратурная индуктивность (мГн) | 1.55 |
| Максимальный ток (А) | 268.7 |
| Максимальный крутящий момент (Н·м) | 600 |
| Инерция ротора (кг·см²) | 626 |
| Масса (кг) | 148 |
E01307F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 68.25 |
| Номинальный ток (A) | 65 |
| Пусковой момент (Н·м) | 357 |
| Номинальный крутящий момент (Н·м) | 340 |
| Номинальная мощность (кВт) | 35.6 |
| Постоянная крутящего момента (Н·м/А) | 4.73 |
| Постоянная противо-ЭДС (V/KRPM) | 285.9 |
| Сопротивление (Ом) | 0.22 |
| Прямая индуктивность (мГн) | 5.86 |
| Квадратурная индуктивность (мГн) | 12.73 |
| Максимальный ток (А) | 160 |
| Максимальный крутящий момент (Н·м) | 700 |
| Инерция ротора (кг·см²) | 718 |
| Масса (кг) | 158 |
E01307F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 97.65 |
| Номинальный ток (A) | 93 |
| Пусковой момент (Н·м) | 333.9 |
| Номинальный крутящий момент (Н·м) | 318 |
| Номинальная мощность (кВт) | 49.9 |
| Постоянная крутящего момента (Н·м/А) | 3.19 |
| Постоянная противо-ЭДС (V/KRPM) | 192.8 |
| Сопротивление (Ом) | 0.096 |
| Прямая индуктивность (мГн) | 2.29 |
| Квадратурная индуктивность (мГн) | 5.26 |
| Максимальный ток (А) | 229 |
| Максимальный крутящий момент (Н·м) | 700 |
| Инерция ротора (кг·см²) | 718 |
| Масса (кг) | 158 |
E01307F-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 132.3 |
| Номинальный ток (A) | 126 |
| Пусковой момент (Н·м) | 336 |
| Номинальный крутящий момент (Н·м) | 320 |
| Номинальная мощность (кВт) | 67 |
| Постоянная крутящего момента (Н·м/А) | 2.36 |
| Постоянная противо-ЭДС (V/KRPM) | 142.95 |
| Сопротивление (Ом) | 0.055 |
| Прямая индуктивность (мГн) | 1.47 |
| Квадратурная индуктивность (мГн) | 3.18 |
| Максимальный ток (А) | 311 |
| Максимальный крутящий момент (Н·м) | 700 |
| Инерция ротора (кг·см²) | 718 |
| Масса (кг) | 158 |
E01308F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 76.65 |
| Номинальный ток (A) | 73 |
| Пусковой момент (Н·м) | 399 |
| Номинальный крутящий момент (Н·м) | 380 |
| Номинальная мощность (кВт) | 39.8 |
| Постоянная крутящего момента (Н·м/А) | 4.86 |
| Постоянная противо-ЭДС (V/KRPM) | 294.1 |
| Сопротивление (Ом) | 0.192 |
| Прямая индуктивность (мГн) | 5.43 |
| Квадратурная индуктивность (мГн) | 11.78 |
| Максимальный ток (А) | 190 |
| Максимальный крутящий момент (Н·м) | 800 |
| Инерция ротора (кг·см²) | 811 |
| Масса (кг) | 169 |
E01308F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 110.25 |
| Номинальный ток (A) | 105 |
| Пусковой момент (Н·м) | 383.3 |
| Номинальный крутящий момент (Н·м) | 365 |
| Номинальная мощность (кВт) | 57.3 |
| Постоянная крутящего момента (Н·м/А) | 3.24 |
| Постоянная противо-ЭДС (V/KRPM) | 195.9 |
| Сопротивление (Ом) | 0.083 |
| Прямая индуктивность (мГн) | 2.07 |
| Квадратурная индуктивность (мГн) | 4.93 |
| Максимальный ток (А) | 257.5 |
| Максимальный крутящий момент (Н·м) | 800 |
| Инерция ротора (кг·см²) | 811 |
| Масса (кг) | 169 |
E01308F-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 147 |
| Номинальный ток (A) | 140 |
| Пусковой момент (Н·м) | 383.3 |
| Номинальный крутящий момент (Н·м) | 365 |
| Номинальная мощность (кВт) | 76.4 |
| Постоянная крутящего момента (Н·м/А) | 2.43 |
| Постоянная противо-ЭДС (V/KRPM) | 147.15 |
| Сопротивление (Ом) | 0.045 |
| Прямая индуктивность (мГн) | 1.25 |
| Квадратурная индуктивность (мГн) | 2.41 |
| Максимальный ток (А) | 350 |
| Максимальный крутящий момент (Н·м) | 800 |
| Инерция ротора (кг·см²) | 811 |
| Масса (кг) | 169 |
E01309F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 84 |
| Номинальный ток (A) | 80 |
| Пусковой момент (Н·м) | 437.9 |
| Номинальный крутящий момент (Н·м) | 417 |
| Номинальная мощность (кВт) | 43.7 |
| Постоянная крутящего момента (Н·м/А) | 4.86 |
| Постоянная противо-ЭДС (V/KRPM) | 293.8 |
| Сопротивление (Ом) | 0.158 |
| Прямая индуктивность (мГн) | 4.14 |
| Квадратурная индуктивность (мГн) | 9.57 |
| Максимальный ток (А) | 193.1 |
| Максимальный крутящий момент (Н·м) | 900 |
| Инерция ротора (кг·см²) | 903 |
| Масса (кг) | 180 |
E01309F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 131.25 |
| Номинальный ток (A) | 125 |
| Пусковой момент (Н·м) | 427.4 |
| Номинальный крутящий момент (Н·м) | 407 |
| Номинальная мощность (кВт) | 63.9 |
| Постоянная крутящего момента (Н·м/А) | 3.03 |
| Постоянная противо-ЭДС (V/KRPM) | 183 |
| Сопротивление (Ом) | 0.065 |
| Прямая индуктивность (мГн) | 1.57 |
| Квадратурная индуктивность (мГн) | 3.7 |
| Максимальный ток (А) | 315 |
| Максимальный крутящий момент (Н·м) | 900 |
| Инерция ротора (кг·см²) | 903 |
| Масса (кг) | 180 |
E01309F-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 180.6 |
| Номинальный ток (A) | 172 |
| Пусковой момент (Н·м) | 409.5 |
| Номинальный крутящий момент (Н·м) | 390 |
| Номинальная мощность (кВт) | 81.7 |
| Постоянная крутящего момента (Н·м/А) | 2.13 |
| Постоянная противо-ЭДС (V/KRPM) | 128.5 |
| Сопротивление (Ом) | 0.032 |
| Прямая индуктивность (мГн) | 0.76 |
| Квадратурная индуктивность (мГн) | 1.75 |
| Максимальный ток (А) | 450 |
| Максимальный крутящий момент (Н·м) | 900 |
| Инерция ротора (кг·см²) | 903 |
| Масса (кг) | 180 |
E01311F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 115.5 |
| Номинальный ток (A) | 110 |
| Пусковой момент (Н·м) | 535.5 |
| Номинальный крутящий момент (Н·м) | 510 |
| Номинальная мощность (кВт) | 53.4 |
| Постоянная крутящего момента (Н·м/А) | 4.45 |
| Постоянная противо-ЭДС (V/KRPM) | 269 |
| Сопротивление (Ом) | 0.106 |
| Прямая индуктивность (мГн) | 3 |
| Квадратурная индуктивность (мГн) | 6.3 |
| Максимальный ток (А) | 280 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Инерция ротора (кг·см²) | 1111 |
| Масса (кг) | 230 |
E01311F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 155.4 |
| Номинальный ток (A) | 148 |
| Пусковой момент (Н·м) | 519.8 |
| Номинальный крутящий момент (Н·м) | 495 |
| Номинальная мощность (кВт) | 77.7 |
| Постоянная крутящего момента (Н·м/А) | 3.16 |
| Постоянная противо-ЭДС (V/KRPM) | 191 |
| Сопротивление (Ом) | 0.053 |
| Прямая индуктивность (мГн) | 1.44 |
| Квадратурная индуктивность (мГн) | 3.4 |
| Максимальный ток (А) | 425 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Инерция ротора (кг·см²) | 1111 |
| Масса (кг) | 230 |
E01311F-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 215.25 |
| Номинальный ток (A) | 205 |
| Пусковой момент (Н·м) | 509.3 |
| Номинальный крутящий момент (Н·м) | 485 |
| Номинальная мощность (кВт) | 101.6 |
| Постоянная крутящего момента (Н·м/А) | 2.22 |
| Постоянная противо-ЭДС (V/KRPM) | 134 |
| Сопротивление (Ом) | 0.026 |
| Прямая индуктивность (мГн) | 0.9 |
| Квадратурная индуктивность (мГн) | 1.73 |
| Максимальный ток (А) | 580 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Инерция ротора (кг·см²) | 1111 |
| Масса (кг) | 230 |
E01313F-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 118.65 |
| Номинальный ток (A) | 113 |
| Пусковой момент (Н·м) | 614.3 |
| Номинальный крутящий момент (Н·м) | 585 |
| Номинальная мощность (кВт) | 61.3 |
| Постоянная крутящего момента (Н·м/А) | 4.82 |
| Постоянная противо-ЭДС (V/KRPM) | 291.7 |
| Сопротивление (Ом) | 0.101 |
| Прямая индуктивность (мГн) | 2.82 |
| Квадратурная индуктивность (мГн) | 6.59 |
| Максимальный ток (А) | 281 |
| Максимальный крутящий момент (Н·м) | 1300 |
| Инерция ротора (кг·см²) | 1296 |
| Масса (кг) | 263 |
E01313F-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 184.8 |
| Номинальный ток (A) | 176 |
| Пусковой момент (Н·м) | 609 |
| Номинальный крутящий момент (Н·м) | 580 |
| Номинальная мощность (кВт) | 91.1 |
| Постоянная крутящего момента (Н·м/А) | 3.06 |
| Постоянная противо-ЭДС (V/KRPM) | 185 |
| Сопротивление (Ом) | 0.042 |
| Прямая индуктивность (мГн) | 1.15 |
| Квадратурная индуктивность (мГн) | 2.69 |
| Максимальный ток (А) | 480 |
| Максимальный крутящий момент (Н·м) | 1300 |
| Инерция ротора (кг·см²) | 1296 |
| Масса (кг) | 263 |
E01313F-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 252 |
| Номинальный ток (A) | 240 |
| Пусковой момент (Н·м) | 588 |
| Номинальный крутящий момент (Н·м) | 560 |
| Номинальная мощность (кВт) | 117.3 |
| Постоянная крутящего момента (Н·м/А) | 2.18 |
| Постоянная противо-ЭДС (V/KRPM) | 132 |
| Сопротивление (Ом) | 0.022 |
| Прямая индуктивность (мГн) | 0.6 |
| Квадратурная индуктивность (мГн) | 1.36 |
| Максимальный ток (А) | 670 |
| Максимальный крутящий момент (Н·м) | 1300 |
| Инерция ротора (кг·см²) | 1296 |
| Масса (кг) | 263 |

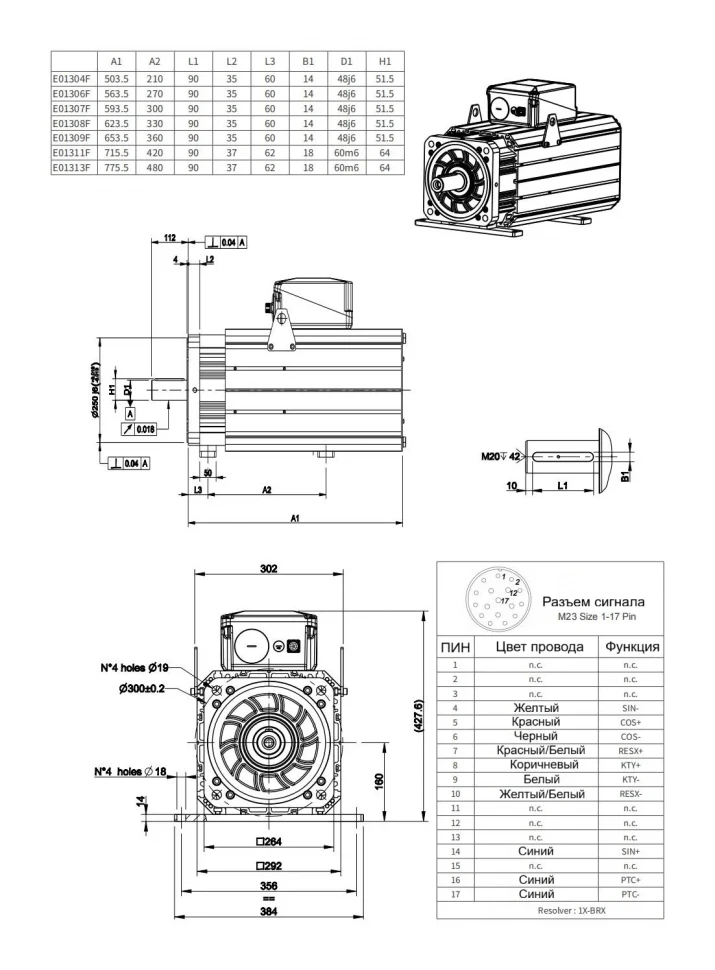

Общее описание
Модель E013F представляет собой серводвигатель. Ключевые технические параметры включают номинальную мощность от 19.4 до 117.3 кВт, номинальную скорость в диапазоне 1000-2000 об/мин и номинальный крутящий момент от 174 до 585 Н·м.
Конструктивные особенности двигателя обеспечивают его надежную и мощную работу: высокий максимальный крутящий момент до 1300 Н·м, максимальная скорость до 3500 об/мин и широкий диапазон рабочих токов. Стандартизированные характеристики, такие как инерция ротора и масса, упрощают интеграцию в различные системы.
Области применения
- Высокоскоростные обрабатывающие центры и станки с ЧПУ
- Промышленные роботы и автоматизированные производственные линии
- Прецизионное оборудование для обработки материалов
- Приводы тяжелых конвейеров и транспортировочных систем
- Специализированное технологическое оборудование, требующее высокого динамического момента

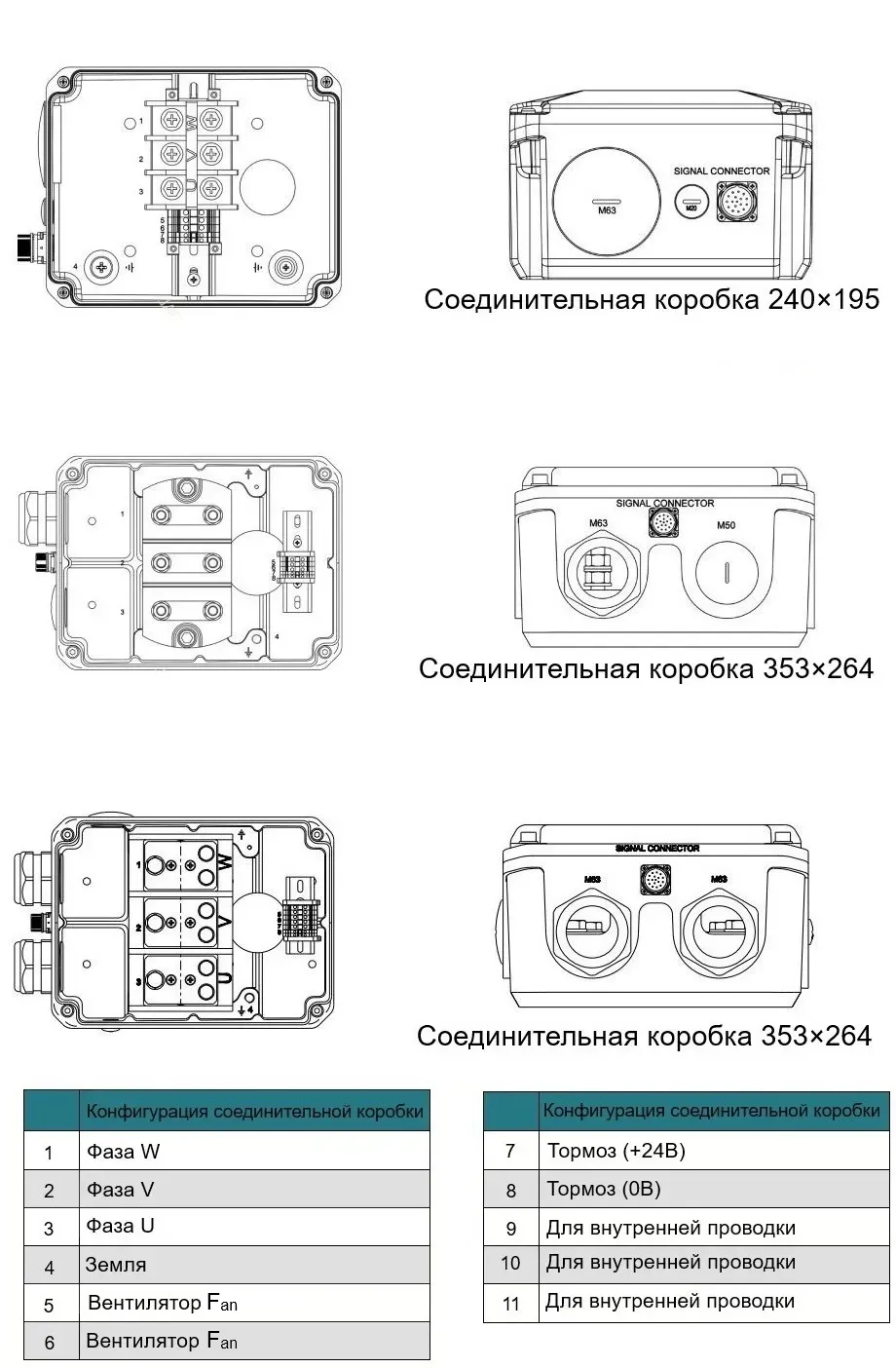

Питание
Сигнальный разъем M23-17 контактов EnDat тип Mx, Nx
| Контакт | Функция | Порт AxM E1 |
|---|---|---|
| 1 | A+ | n.c. |
| 2 | A- | n.c. |
| 3 | DATA+ | 14 |
| 4 | PTC+ | 8 |
| 5 | CLOCK+ | 3 |
| 6 | n.c. | n.c. |
| 7 | 0V | 1 |
| 8 | KTY84+ | n.c. |
| 9 | KTY84- | n.c. |
| 10 | + Vac | |
| 11 | B+ | n.c. |
| 12 | B- | n.c. |
| 13 | DATA- | 9 |
| 14 | CLOCK- | 4 |
| 15 | 0V sense | n.c. |
| 16 | Vac sense | n.c. |
| 17 | PTC- | 1 |
Сигнальный разъем M23-17 контактов Resolver тип R
| Контакт | Функция | Порт AxM E1 |
|---|---|---|
| 1 | n.c. | n.c. |
| 2 | n.c. | n.c. |
| 3 | n.c. | n.c. |
| 4 | Sin-, 1 c/r | 5 |
| 5 | Cos+, 1 c/r | 3 |
| 6 | Cos-, 1 c/r | 4 |
| 7 | Resex- | 10 |
| 8 | KTY84+ | n.c. |
| 9 | KTY84- | n.c. |
| 10 | Resex- | 11 |
| 11 | n.c. | n.c. |
| 12 | n.c. | n.c. |
| 13 | n.c. | n.c. |
| 14 | Sin+, 1 c/r | 2 |
| 15 | n.c. | n.c. |
| 16 | PTC+ | 8 |
| 17 | PTC- | 1 |
Сигнальный разъем M23-17 контактов SinCos энкодер тип S1
| Контакт | Функция | Порт AxV S2 | Порт AxM E1 |
|---|---|---|---|
| 1 | A+ | 1 | 7 |
| 2 | A- | 14 | 12 |
| 3 | I+ (index) | 3 | 14 |
| 4 | Sin-, 1 c/r | 6 | 5 |
| 5 | Cos+, 1 c/r | 17 | 3 |
| 6 | Cos-, 1 c/r | 5 | 4 |
| 7 | 0V | 10 | 1 |
| 8 | PTC+ | 11 | 8 |
| 9 | PTC-/KTY- | 13 | 1 |
| 10 | + Vcc (5Vdc) | 25 | 6 |
| 11 | B+ | 2 | 15 |
| 12 | B- | 15 | 13 |
| 13 | I- (index-) | 16 | 9 |
| 14 | Sin+, 1 c/r | 18 | 2 |
| 15 | 0V sense | n.c. | n.c. |
| 16 | + Vcc sense | n.c. | n.c. |
| 17 | KTY+ | n.c. | n.c. |
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
