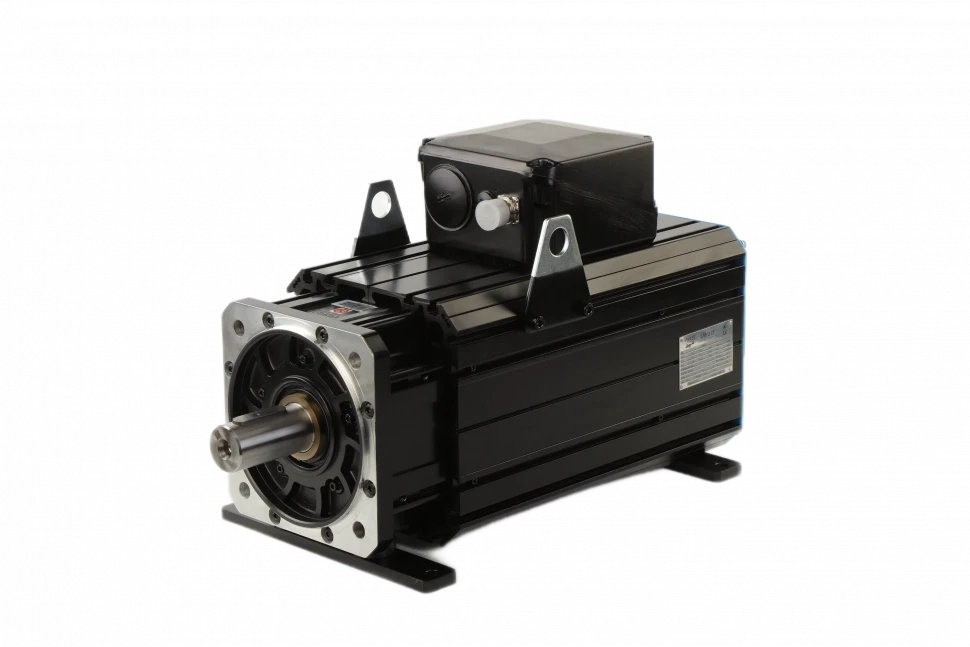

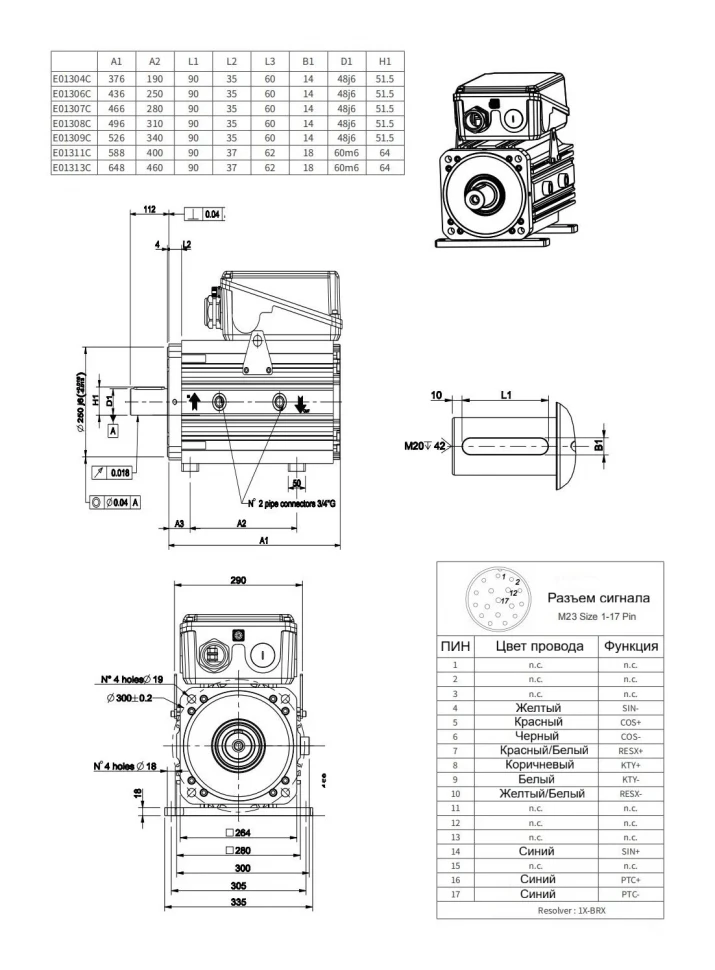

E013C - Серводвигатели серии Express
Техническое описание в формате .pdf
По запросу
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E01304C-1000 | E01304C-1500 | E01304C-2000 | E01306C-1000 | E01306C-1500 | E01306C-2000 | E01307C-1000 | E01307C-1500 | E01307C-2000 | E01308C-1000 | E01308C-1500 | E01308C-2000 | E01309C-1000 | E01309C-1500 | E01309C-2000 | E01311C-1000 | E01311C-1500 | E01311C-2000 | E01313C-1000 | E01313C-1500 | E01313C-2000 | |
| Номинальная скорость (об/мин) | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 |
| Номинальная частота (Гц) | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 | 66.67 | 100 | 133.3 |
| Количество полюсов | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Максимальная скорость (об/мин) | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Максимальная частота (Гц) | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 | 233 |
| Пусковой ток (А) | 48.3 | 72.8 | 90.3 | 71.9 | 112.35 | 139.65 | 77.7 | 118.65 | 151.2 | 91.35 | 141.75 | 166.95 | 107.1 | 156.45 | 204.75 | 131.25 | 194.25 | 249.9 | 153.3 | 216.3 | 294 |
| Номинальный ток (A) | 46 | 69.5 | 86 | 68.5 | 107 | 133 | 74 | 113 | 144 | 87 | 135 | 159 | 102 | 149 | 195 | 125 | 185 | 238 | 146 | 206 | 280 |
| Пусковой момент (Н·м) | 228.9 | 221.6 | 219.5 | 342.3 | 339.2 | 330.8 | 392.7 | 388.5 | 383.3 | 446.3 | 441 | 432.6 | 507.2 | 496.7 | 488.3 | 611.1 | 601.7 | 589.1 | 706.7 | 696.2 | 682.5 |
| Номинальный крутящий момент (Н·м) | 218 | 211 | 209 | 326 | 323 | 315 | 374 | 370 | 365 | 425 | 420 | 412 | 483 | 473 | 465 | 582 | 573 | 561 | 673 | 663 | 650 |
| Номинальная мощность (кВт) | 22.8 | 33.1 | 43.8 | 34.1 | 50.7 | 66 | 39.2 | 58.1 | 76.4 | 44.5 | 66 | 86.3 | 50.6 | 74.3 | 97.4 | 60.9 | 90 | 117.5 | 70.5 | 104.1 | 136.1 |
| Минимальный расход (Л/мин) | 15 | 15 | 15 | 18 | 18 | 18 | 20 | 20 | 20 | 23 | 23 | 23 | 25 | 25 | 25 | 30 | 30 | 30 | 35 | 35 | 35 |
| Постоянная крутящего момента (Н·м/А) | 4.45 | 2.83 | 2.29 | 4.45 | 2.83 | 2.23 | 4.72 | 3.06 | 2.36 | 4.58 | 2.96 | 2.43 | 4.45 | 3.01 | 2.25 | 4.45 | 2.96 | 2.23 | 4.38 | 3.06 | 2.18 |
| Постоянная противо-ЭДС (V/KRPM) | 269.3 | 171 | 138.7 | 269 | 171 | 134.7 | 285.6 | 185 | 142.8 | 277 | 179 | 146.9 | 269 | 182 | 136 | 269 | 179 | 134.6 | 265 | 185 | 132 |
| Сопротивление (Ом) | 0.43 | 0.176 | 0.111 | 0.24 | 0.097 | 0.058 | 0.224 | 0.093 | 0.053 | 0.173 | 0.072 | 0.049 | 0.15 | 0.067 | 0.038 | 0.107 | 0.048 | 0.026 | 0.087 | 0.043 | 0.022 |
| Прямая индуктивность (мГн) | 8.2 | 3.2 | 2.07 | 5.3 | 2.15 | 1.29 | 5.1 | 2.2 | 1.42 | 4.7 | 1.8 | 1.31 | 4.2 | 1.81 | 0.94 | 3.29 | 1.33 | 0.71 | 2.61 | 1.16 | 0.6 |
| Квадратурная индуктивность (мГн) | 18.2 | 7.5 | 4.97 | 12.3 | 5 | 3.12 | 11.6 | 4.8 | 3.17 | 10.7 | 4.1 | 3.04 | 6.7 | 3.45 | 2.08 | 5.73 | 2.84 | 1.72 | 4.98 | 2.64 | 1.37 |
| Максимальный ток (А) | 89.7 | 132.5 | 171.7 | 139.7 | 194 | 268.7 | 160 | 229 | 311 | 190 | 257.5 | 350 | 193.1 | 315 | 450 | 280 | 425 | 580 | 281 | 480 | 670 |
| Максимальный крутящий момент (Н·м) | 400 | 400 | 400 | 600 | 600 | 600 | 700 | 700 | 700 | 800 | 800 | 800 | 900 | 900 | 900 | 1100 | 1100 | 1100 | 1300 | 1300 | 1300 |
| Инерция ротора (кг·см²) | 440 | 440 | 440 | 626 | 626 | 626 | 718 | 718 | 718 | 811 | 811 | 811 | 903 | 903 | 903 | 1111 | 1111 | 1111 | 1296 | 1296 | 1296 |
| Масса (кг) | 123 | 123 | 123 | 146 | 146 | 146 | 159 | 159 | 159 | 179 | 179 | 179 | 190 | 190 | 190 | 219 | 219 | 219 | 241 | 241 | 241 |
E01304C-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 48.3 |
| Номинальный ток (A) | 46 |
| Пусковой момент (Н·м) | 228.9 |
| Номинальный крутящий момент (Н·м) | 218 |
| Номинальная мощность (кВт) | 22.8 |
| Минимальный расход (Л/мин) | 15 |
| Постоянная крутящего момента (Н·м/А) | 4.45 |
| Постоянная противо-ЭДС (V/KRPM) | 269.3 |
| Сопротивление (Ом) | 0.43 |
| Прямая индуктивность (мГн) | 8.2 |
| Квадратурная индуктивность (мГн) | 18.2 |
| Максимальный ток (А) | 89.7 |
| Максимальный крутящий момент (Н·м) | 400 |
| Инерция ротора (кг·см²) | 440 |
| Масса (кг) | 123 |
E01304C-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 72.8 |
| Номинальный ток (A) | 69.5 |
| Пусковой момент (Н·м) | 221.6 |
| Номинальный крутящий момент (Н·м) | 211 |
| Номинальная мощность (кВт) | 33.1 |
| Минимальный расход (Л/мин) | 15 |
| Постоянная крутящего момента (Н·м/А) | 2.83 |
| Постоянная противо-ЭДС (V/KRPM) | 171 |
| Сопротивление (Ом) | 0.176 |
| Прямая индуктивность (мГн) | 3.2 |
| Квадратурная индуктивность (мГн) | 7.5 |
| Максимальный ток (А) | 132.5 |
| Максимальный крутящий момент (Н·м) | 400 |
| Инерция ротора (кг·см²) | 440 |
| Масса (кг) | 123 |
E01304C-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 90.3 |
| Номинальный ток (A) | 86 |
| Пусковой момент (Н·м) | 219.5 |
| Номинальный крутящий момент (Н·м) | 209 |
| Номинальная мощность (кВт) | 43.8 |
| Минимальный расход (Л/мин) | 15 |
| Постоянная крутящего момента (Н·м/А) | 2.29 |
| Постоянная противо-ЭДС (V/KRPM) | 138.7 |
| Сопротивление (Ом) | 0.111 |
| Прямая индуктивность (мГн) | 2.07 |
| Квадратурная индуктивность (мГн) | 4.97 |
| Максимальный ток (А) | 171.7 |
| Максимальный крутящий момент (Н·м) | 400 |
| Инерция ротора (кг·см²) | 440 |
| Масса (кг) | 123 |
E01306C-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 71.9 |
| Номинальный ток (A) | 68.5 |
| Пусковой момент (Н·м) | 342.3 |
| Номинальный крутящий момент (Н·м) | 326 |
| Номинальная мощность (кВт) | 34.1 |
| Минимальный расход (Л/мин) | 18 |
| Постоянная крутящего момента (Н·м/А) | 4.45 |
| Постоянная противо-ЭДС (V/KRPM) | 269 |
| Сопротивление (Ом) | 0.24 |
| Прямая индуктивность (мГн) | 5.3 |
| Квадратурная индуктивность (мГн) | 12.3 |
| Максимальный ток (А) | 139.7 |
| Максимальный крутящий момент (Н·м) | 600 |
| Инерция ротора (кг·см²) | 626 |
| Масса (кг) | 146 |
E01306C-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 112.35 |
| Номинальный ток (A) | 107 |
| Пусковой момент (Н·м) | 339.2 |
| Номинальный крутящий момент (Н·м) | 323 |
| Номинальная мощность (кВт) | 50.7 |
| Минимальный расход (Л/мин) | 18 |
| Постоянная крутящего момента (Н·м/А) | 2.83 |
| Постоянная противо-ЭДС (V/KRPM) | 171 |
| Сопротивление (Ом) | 0.097 |
| Прямая индуктивность (мГн) | 2.15 |
| Квадратурная индуктивность (мГн) | 5 |
| Максимальный ток (А) | 194 |
| Максимальный крутящий момент (Н·м) | 600 |
| Инерция ротора (кг·см²) | 626 |
| Масса (кг) | 146 |
E01306C-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 139.65 |
| Номинальный ток (A) | 133 |
| Пусковой момент (Н·м) | 330.8 |
| Номинальный крутящий момент (Н·м) | 315 |
| Номинальная мощность (кВт) | 66 |
| Минимальный расход (Л/мин) | 18 |
| Постоянная крутящего момента (Н·м/А) | 2.23 |
| Постоянная противо-ЭДС (V/KRPM) | 134.7 |
| Сопротивление (Ом) | 0.058 |
| Прямая индуктивность (мГн) | 1.29 |
| Квадратурная индуктивность (мГн) | 3.12 |
| Максимальный ток (А) | 268.7 |
| Максимальный крутящий момент (Н·м) | 600 |
| Инерция ротора (кг·см²) | 626 |
| Масса (кг) | 146 |
E01307C-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 77.7 |
| Номинальный ток (A) | 74 |
| Пусковой момент (Н·м) | 392.7 |
| Номинальный крутящий момент (Н·м) | 374 |
| Номинальная мощность (кВт) | 39.2 |
| Минимальный расход (Л/мин) | 20 |
| Постоянная крутящего момента (Н·м/А) | 4.72 |
| Постоянная противо-ЭДС (V/KRPM) | 285.6 |
| Сопротивление (Ом) | 0.224 |
| Прямая индуктивность (мГн) | 5.1 |
| Квадратурная индуктивность (мГн) | 11.6 |
| Максимальный ток (А) | 160 |
| Максимальный крутящий момент (Н·м) | 700 |
| Инерция ротора (кг·см²) | 718 |
| Масса (кг) | 159 |
E01307C-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 118.65 |
| Номинальный ток (A) | 113 |
| Пусковой момент (Н·м) | 388.5 |
| Номинальный крутящий момент (Н·м) | 370 |
| Номинальная мощность (кВт) | 58.1 |
| Минимальный расход (Л/мин) | 20 |
| Постоянная крутящего момента (Н·м/А) | 3.06 |
| Постоянная противо-ЭДС (V/KRPM) | 185 |
| Сопротивление (Ом) | 0.093 |
| Прямая индуктивность (мГн) | 2.2 |
| Квадратурная индуктивность (мГн) | 4.8 |
| Максимальный ток (А) | 229 |
| Максимальный крутящий момент (Н·м) | 700 |
| Инерция ротора (кг·см²) | 718 |
| Масса (кг) | 159 |
E01307C-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 151.2 |
| Номинальный ток (A) | 144 |
| Пусковой момент (Н·м) | 383.3 |
| Номинальный крутящий момент (Н·м) | 365 |
| Номинальная мощность (кВт) | 76.4 |
| Минимальный расход (Л/мин) | 20 |
| Постоянная крутящего момента (Н·м/А) | 2.36 |
| Постоянная противо-ЭДС (V/KRPM) | 142.8 |
| Сопротивление (Ом) | 0.053 |
| Прямая индуктивность (мГн) | 1.42 |
| Квадратурная индуктивность (мГн) | 3.17 |
| Максимальный ток (А) | 311 |
| Максимальный крутящий момент (Н·м) | 700 |
| Инерция ротора (кг·см²) | 718 |
| Масса (кг) | 159 |
E01308C-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 91.35 |
| Номинальный ток (A) | 87 |
| Пусковой момент (Н·м) | 446.3 |
| Номинальный крутящий момент (Н·м) | 425 |
| Номинальная мощность (кВт) | 44.5 |
| Минимальный расход (Л/мин) | 23 |
| Постоянная крутящего момента (Н·м/А) | 4.58 |
| Постоянная противо-ЭДС (V/KRPM) | 277 |
| Сопротивление (Ом) | 0.173 |
| Прямая индуктивность (мГн) | 4.7 |
| Квадратурная индуктивность (мГн) | 10.7 |
| Максимальный ток (А) | 190 |
| Максимальный крутящий момент (Н·м) | 800 |
| Инерция ротора (кг·см²) | 811 |
| Масса (кг) | 179 |
E01308C-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 141.75 |
| Номинальный ток (A) | 135 |
| Пусковой момент (Н·м) | 441 |
| Номинальный крутящий момент (Н·м) | 420 |
| Номинальная мощность (кВт) | 66 |
| Минимальный расход (Л/мин) | 23 |
| Постоянная крутящего момента (Н·м/А) | 2.96 |
| Постоянная противо-ЭДС (V/KRPM) | 179 |
| Сопротивление (Ом) | 0.072 |
| Прямая индуктивность (мГн) | 1.8 |
| Квадратурная индуктивность (мГн) | 4.1 |
| Максимальный ток (А) | 257.5 |
| Максимальный крутящий момент (Н·м) | 800 |
| Инерция ротора (кг·см²) | 811 |
| Масса (кг) | 179 |
E01308C-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 166.95 |
| Номинальный ток (A) | 159 |
| Пусковой момент (Н·м) | 432.6 |
| Номинальный крутящий момент (Н·м) | 412 |
| Номинальная мощность (кВт) | 86.3 |
| Минимальный расход (Л/мин) | 23 |
| Постоянная крутящего момента (Н·м/А) | 2.43 |
| Постоянная противо-ЭДС (V/KRPM) | 146.9 |
| Сопротивление (Ом) | 0.049 |
| Прямая индуктивность (мГн) | 1.31 |
| Квадратурная индуктивность (мГн) | 3.04 |
| Максимальный ток (А) | 350 |
| Максимальный крутящий момент (Н·м) | 800 |
| Инерция ротора (кг·см²) | 811 |
| Масса (кг) | 179 |
E01309C-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 107.1 |
| Номинальный ток (A) | 102 |
| Пусковой момент (Н·м) | 507.2 |
| Номинальный крутящий момент (Н·м) | 483 |
| Номинальная мощность (кВт) | 50.6 |
| Минимальный расход (Л/мин) | 25 |
| Постоянная крутящего момента (Н·м/А) | 4.45 |
| Постоянная противо-ЭДС (V/KRPM) | 269 |
| Сопротивление (Ом) | 0.15 |
| Прямая индуктивность (мГн) | 4.2 |
| Квадратурная индуктивность (мГн) | 6.7 |
| Максимальный ток (А) | 193.1 |
| Максимальный крутящий момент (Н·м) | 900 |
| Инерция ротора (кг·см²) | 903 |
| Масса (кг) | 190 |
E01309C-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 156.45 |
| Номинальный ток (A) | 149 |
| Пусковой момент (Н·м) | 496.7 |
| Номинальный крутящий момент (Н·м) | 473 |
| Номинальная мощность (кВт) | 74.3 |
| Минимальный расход (Л/мин) | 25 |
| Постоянная крутящего момента (Н·м/А) | 3.01 |
| Постоянная противо-ЭДС (V/KRPM) | 182 |
| Сопротивление (Ом) | 0.067 |
| Прямая индуктивность (мГн) | 1.81 |
| Квадратурная индуктивность (мГн) | 3.45 |
| Максимальный ток (А) | 315 |
| Максимальный крутящий момент (Н·м) | 900 |
| Инерция ротора (кг·см²) | 903 |
| Масса (кг) | 190 |
E01309C-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 204.75 |
| Номинальный ток (A) | 195 |
| Пусковой момент (Н·м) | 488.3 |
| Номинальный крутящий момент (Н·м) | 465 |
| Номинальная мощность (кВт) | 97.4 |
| Минимальный расход (Л/мин) | 25 |
| Постоянная крутящего момента (Н·м/А) | 2.25 |
| Постоянная противо-ЭДС (V/KRPM) | 136 |
| Сопротивление (Ом) | 0.038 |
| Прямая индуктивность (мГн) | 0.94 |
| Квадратурная индуктивность (мГн) | 2.08 |
| Максимальный ток (А) | 450 |
| Максимальный крутящий момент (Н·м) | 900 |
| Инерция ротора (кг·см²) | 903 |
| Масса (кг) | 190 |
E01311C-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 131.25 |
| Номинальный ток (A) | 125 |
| Пусковой момент (Н·м) | 611.1 |
| Номинальный крутящий момент (Н·м) | 582 |
| Номинальная мощность (кВт) | 60.9 |
| Минимальный расход (Л/мин) | 30 |
| Постоянная крутящего момента (Н·м/А) | 4.45 |
| Постоянная противо-ЭДС (V/KRPM) | 269 |
| Сопротивление (Ом) | 0.107 |
| Прямая индуктивность (мГн) | 3.29 |
| Квадратурная индуктивность (мГн) | 5.73 |
| Максимальный ток (А) | 280 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Инерция ротора (кг·см²) | 1111 |
| Масса (кг) | 219 |
E01311C-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 194.25 |
| Номинальный ток (A) | 185 |
| Пусковой момент (Н·м) | 601.7 |
| Номинальный крутящий момент (Н·м) | 573 |
| Номинальная мощность (кВт) | 90 |
| Минимальный расход (Л/мин) | 30 |
| Постоянная крутящего момента (Н·м/А) | 2.96 |
| Постоянная противо-ЭДС (V/KRPM) | 179 |
| Сопротивление (Ом) | 0.048 |
| Прямая индуктивность (мГн) | 1.33 |
| Квадратурная индуктивность (мГн) | 2.84 |
| Максимальный ток (А) | 425 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Инерция ротора (кг·см²) | 1111 |
| Масса (кг) | 219 |
E01311C-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 249.9 |
| Номинальный ток (A) | 238 |
| Пусковой момент (Н·м) | 589.1 |
| Номинальный крутящий момент (Н·м) | 561 |
| Номинальная мощность (кВт) | 117.5 |
| Минимальный расход (Л/мин) | 30 |
| Постоянная крутящего момента (Н·м/А) | 2.23 |
| Постоянная противо-ЭДС (V/KRPM) | 134.6 |
| Сопротивление (Ом) | 0.026 |
| Прямая индуктивность (мГн) | 0.71 |
| Квадратурная индуктивность (мГн) | 1.72 |
| Максимальный ток (А) | 580 |
| Максимальный крутящий момент (Н·м) | 1100 |
| Инерция ротора (кг·см²) | 1111 |
| Масса (кг) | 219 |
E01313C-1000
| Номинальная скорость (об/мин) | 1000 |
| Номинальная частота (Гц) | 66.67 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 153.3 |
| Номинальный ток (A) | 146 |
| Пусковой момент (Н·м) | 706.7 |
| Номинальный крутящий момент (Н·м) | 673 |
| Номинальная мощность (кВт) | 70.5 |
| Минимальный расход (Л/мин) | 35 |
| Постоянная крутящего момента (Н·м/А) | 4.38 |
| Постоянная противо-ЭДС (V/KRPM) | 265 |
| Сопротивление (Ом) | 0.087 |
| Прямая индуктивность (мГн) | 2.61 |
| Квадратурная индуктивность (мГн) | 4.98 |
| Максимальный ток (А) | 281 |
| Максимальный крутящий момент (Н·м) | 1300 |
| Инерция ротора (кг·см²) | 1296 |
| Масса (кг) | 241 |
E01313C-1500
| Номинальная скорость (об/мин) | 1500 |
| Номинальная частота (Гц) | 100 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 216.3 |
| Номинальный ток (A) | 206 |
| Пусковой момент (Н·м) | 696.2 |
| Номинальный крутящий момент (Н·м) | 663 |
| Номинальная мощность (кВт) | 104.1 |
| Минимальный расход (Л/мин) | 35 |
| Постоянная крутящего момента (Н·м/А) | 3.06 |
| Постоянная противо-ЭДС (V/KRPM) | 185 |
| Сопротивление (Ом) | 0.043 |
| Прямая индуктивность (мГн) | 1.16 |
| Квадратурная индуктивность (мГн) | 2.64 |
| Максимальный ток (А) | 480 |
| Максимальный крутящий момент (Н·м) | 1300 |
| Инерция ротора (кг·см²) | 1296 |
| Масса (кг) | 241 |
E01313C-2000
| Номинальная скорость (об/мин) | 2000 |
| Номинальная частота (Гц) | 133.3 |
| Количество полюсов | 8 |
| Максимальная скорость (об/мин) | 3500 |
| Максимальная частота (Гц) | 233 |
| Пусковой ток (А) | 294 |
| Номинальный ток (A) | 280 |
| Пусковой момент (Н·м) | 682.5 |
| Номинальный крутящий момент (Н·м) | 650 |
| Номинальная мощность (кВт) | 136.1 |
| Минимальный расход (Л/мин) | 35 |
| Постоянная крутящего момента (Н·м/А) | 2.18 |
| Постоянная противо-ЭДС (V/KRPM) | 132 |
| Сопротивление (Ом) | 0.022 |
| Прямая индуктивность (мГн) | 0.6 |
| Квадратурная индуктивность (мГн) | 1.37 |
| Максимальный ток (А) | 670 |
| Максимальный крутящий момент (Н·м) | 1300 |
| Инерция ротора (кг·см²) | 1296 |
| Масса (кг) | 241 |
Общее описание
Модель E013C представляет собой серводвигатель. Ключевые технические параметры включают высокую номинальную мощность от 22.8 до 136.1 кВт, номинальную скорость в диапазоне 1000-2000 об/мин и высокий номинальный крутящий момент от 209 до 673 Н·м.
Конструктивные особенности двигателя обеспечивают его надежную и мощную работу: высокий максимальный крутящий момент до 1300 Н·м, максимальная скорость до 3500 об/мин и широкий диапазон рабочих токов. Стандартизированные характеристики, такие как инерция ротора и масса, упрощают интеграцию в различные системы.
Области применения
- Тяжелые станки с ЧПУ (обрабатывающие центры, токарные станки)
- Крупногабаритное металлообрабатывающее оборудование (прессы, гильотины)
- Промышленные роботы и манипуляторы большой грузоподъемности
- Приводы конвейеров и тяжелых механизмов транспортировки
- Испытательные стенды и другое оборудование, требующее высокого динамического момента

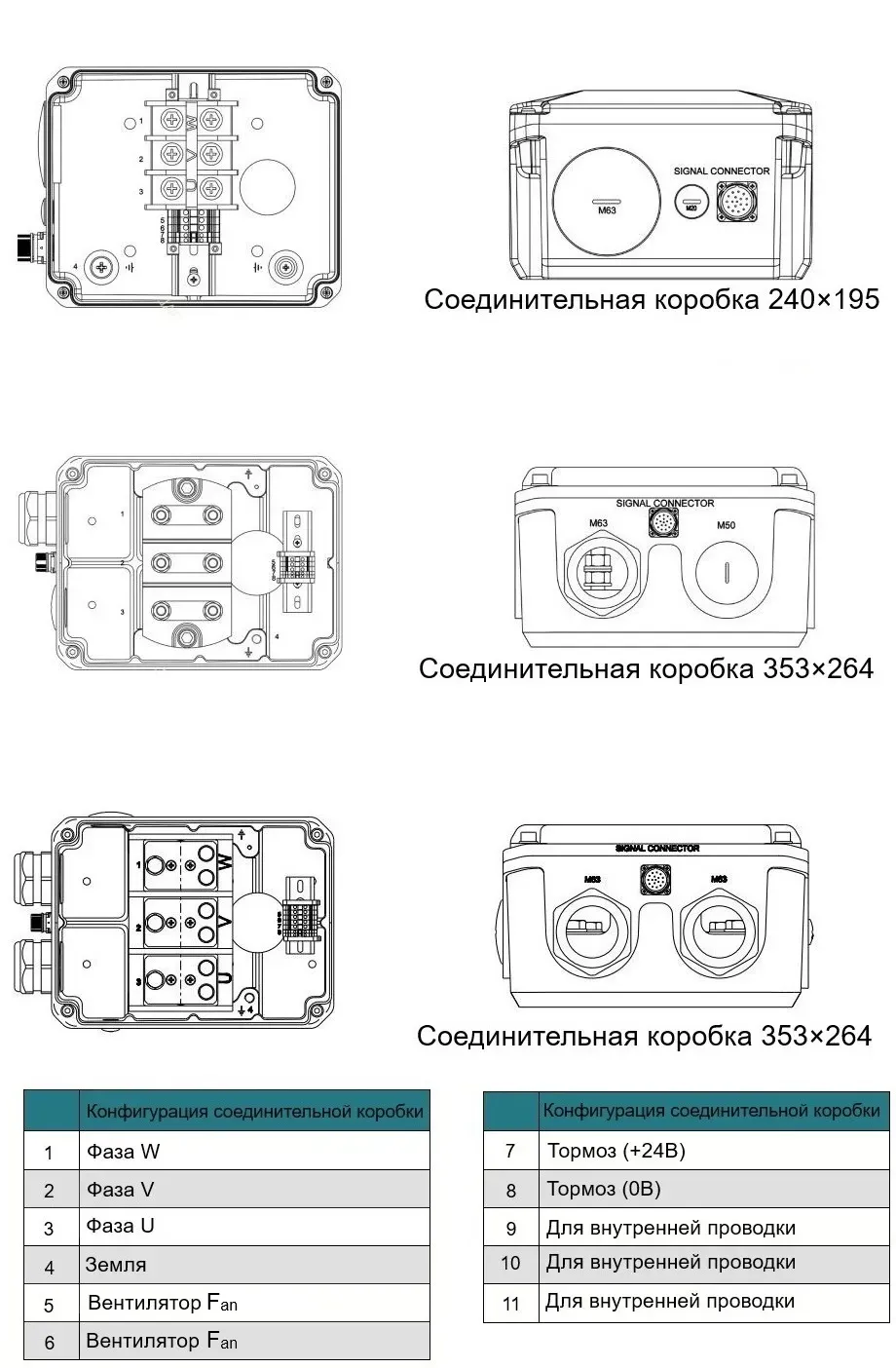

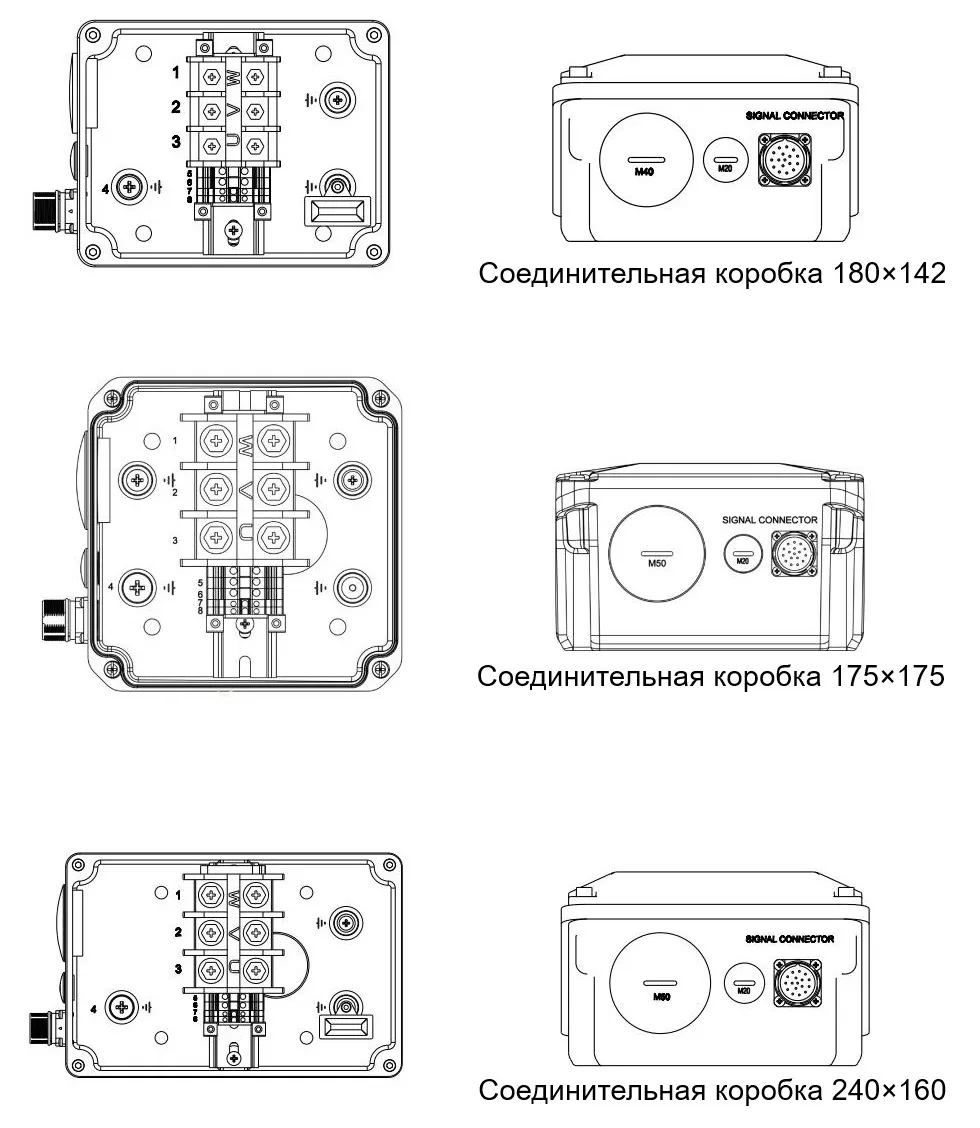

Питание
Сигнальный разъем M23-17 контактов EnDat тип Mx, Nx
| Контакт | Функция | Порт AxM E1 |
|---|---|---|
| 1 | A+ | n.c. |
| 2 | A- | n.c. |
| 3 | DATA+ | 14 |
| 4 | PTC+ | 8 |
| 5 | CLOCK+ | 3 |
| 6 | n.c. | n.c. |
| 7 | 0V | 1 |
| 8 | KTY84+ | n.c. |
| 9 | KTY84- | n.c. |
| 10 | + Vac | |
| 11 | B+ | n.c. |
| 12 | B- | n.c. |
| 13 | DATA- | 9 |
| 14 | CLOCK- | 4 |
| 15 | 0V sense | n.c. |
| 16 | Vac sense | n.c. |
| 17 | PTC- | 1 |
Сигнальный разъем M23-17 контактов Resolver тип R
| Контакт | Функция | Порт AxM E1 |
|---|---|---|
| 1 | n.c. | n.c. |
| 2 | n.c. | n.c. |
| 3 | n.c. | n.c. |
| 4 | Sin-, 1 c/r | 5 |
| 5 | Cos+, 1 c/r | 3 |
| 6 | Cos-, 1 c/r | 4 |
| 7 | Resex- | 10 |
| 8 | KTY84+ | n.c. |
| 9 | KTY84- | n.c. |
| 10 | Resex- | 11 |
| 11 | n.c. | n.c. |
| 12 | n.c. | n.c. |
| 13 | n.c. | n.c. |
| 14 | Sin+, 1 c/r | 2 |
| 15 | n.c. | n.c. |
| 16 | PTC+ | 8 |
| 17 | PTC- | 1 |
Сигнальный разъем M23-17 контактов SinCos энкодер тип S1
| Контакт | Функция | Порт AxV S2 | Порт AxM E1 |
|---|---|---|---|
| 1 | A+ | 1 | 7 |
| 2 | A- | 14 | 12 |
| 3 | I+ (index) | 3 | 14 |
| 4 | Sin-, 1 c/r | 6 | 5 |
| 5 | Cos+, 1 c/r | 17 | 3 |
| 6 | Cos-, 1 c/r | 5 | 4 |
| 7 | 0V | 10 | 1 |
| 8 | PTC+ | 11 | 8 |
| 9 | PTC-/KTY- | 13 | 1 |
| 10 | + Vcc (5Vdc) | 25 | 6 |
| 11 | B+ | 2 | 15 |
| 12 | B- | 15 | 13 |
| 13 | I- (index-) | 16 | 9 |
| 14 | Sin+, 1 c/r | 18 | 2 |
| 15 | 0V sense | n.c. | n.c. |
| 16 | + Vcc sense | n.c. | n.c. |
| 17 | KTY+ | n.c. | n.c. |
Остались вопросы?
Не нашли нужную модель или нужна консультация по продукции? Наши менеджеры будут рады Вам помочь разобраться во всем. Просто заполните форму, и мы свяжемся с Вами как можно скорее.
