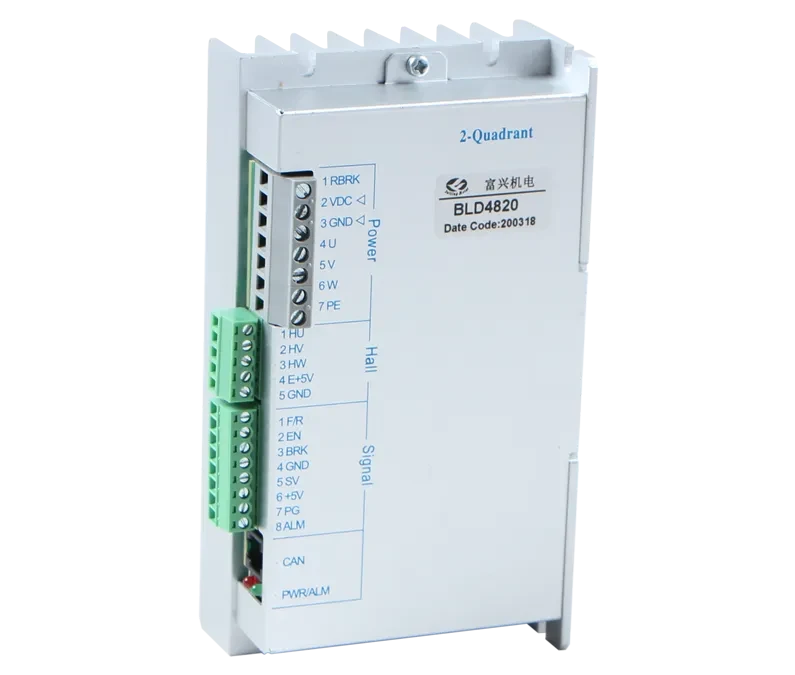

BLD4815TC - Драйверы бесщеточных двигателей
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Рабочий ток | Постоянный ток: 20 А, пиковый ток: 40 А (температура окружающей среды ниже 25 ℃) |
| Диапазон мощности | ≤1200 Вт |
| Диапазон скоростей | 200～20000 об/мин (двухполюсный двигатель) |
| Адаптированный двигатель | Бесщёточный двигатель постоянного тока с датчиком Холла (120°) |
| Защитная функция | Защита от перенапряжения, защита от пониженного напряжения, защита от перегрузки по току, защита от перегрева, функция плавного пуска и сигнализации о неисправности датчика Холла. |
| Рабочая среда | Не содержит едких, легковоспламеняющихся, взрывоопасных, токопроводящих газов, жидкостей и пыли. |
| Режим рассеивания тепла | Естественное охлаждение или внешний радиатор. |

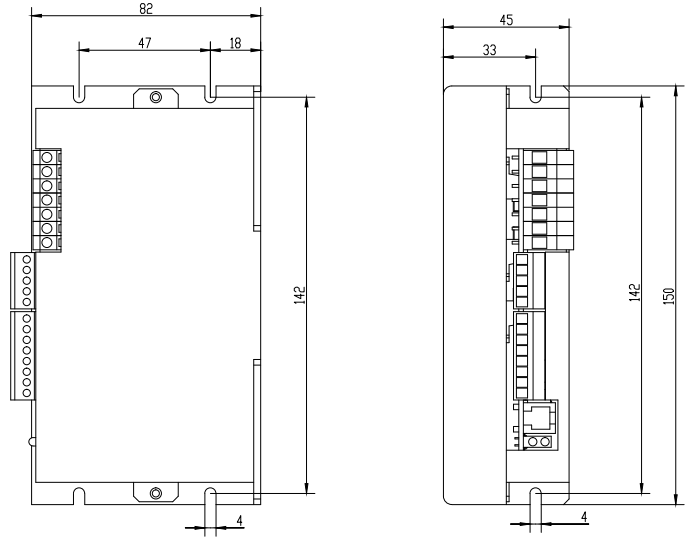

| Измерение | 150.0 ×82.0 × 26.5 мм |
Функции
- Регулирование скорости в замкнутом контуре с помощью датчика Холла. Максимальный крутящий момент достигается на низких скоростях.
- Широкий диапазон регулировки скорости: поддержка диапазона скоростей 200 ~ 20000 об/мин. (Двухполюсный двигатель)
- Обеспечивает функцию плавного пуска и остановки, более плавный пуск и остановку, более высокую безопасность.
- Широкий диапазон входного напряжения, адаптируется к источнику питания постоянного тока 8 ~ 30 В.
- Высокая токовая пропускная способность, постоянный номинальный ток до 3 А, пиковый ток до 6 А.
- Поддержка внешнего потенциометра, внешнего напряжения и внешнего ШИМ-управления скоростью.
- Обеспечивает защиту от перенапряжения, пониженного напряжения, перегрузки по току, перегрева, ошибки датчика Холла и функцию сигнализации.
- Поддержка протокола CAN2.0B Modbus.
Типичное применение
BLD4820TC широко используется в текстильном оборудовании, медицинском оборудовании, пищевых машинах и оборудовании, электроинструментах, садовых машинах, устройствах для умного дома и других областях электроавтоматики.
Обзор продукта
Преобразователь частоты BLD4820TC применяется для управления скоростью бесщёточного двигателя постоянного тока с датчиком Холла. Его главное преимущество заключается в возможности постоянного управления двигателем для поддержания максимального крутящего момента на низких оборотах. Кроме того, этот преобразователь обладает такими преимуществами, как разнообразные режимы регулировки скорости, широкий диапазон регулирования, полный набор функций, полная аппаратная и программная защита и т. д.
Режим диверсифицированной регулировки скорости
Обеспечивает управление скоростью потенциометром, управление скоростью напряжением, внешнее управление скоростью ШИМ, управление скоростью CAN и т. д. Широкий диапазон регулировки скорости: поддержка регулировки скорости в диапазоне 200 ~ 20000 об/мин (двухполюсный двигатель); Полный набор функций: с функциями включения, положительного и отрицательного вращения, торможения, вывода сигнала скорости двигателя, вывода сигнала тревоги и т. д. Аппаратная и программная полная защита: с функциями защиты от блокировки, защиты от перенапряжения, защиты от пониженного напряжения, защиты от перегрузки по току, защиты от перегрева, сигнализации о неисправности сигнала Холла и т. д.

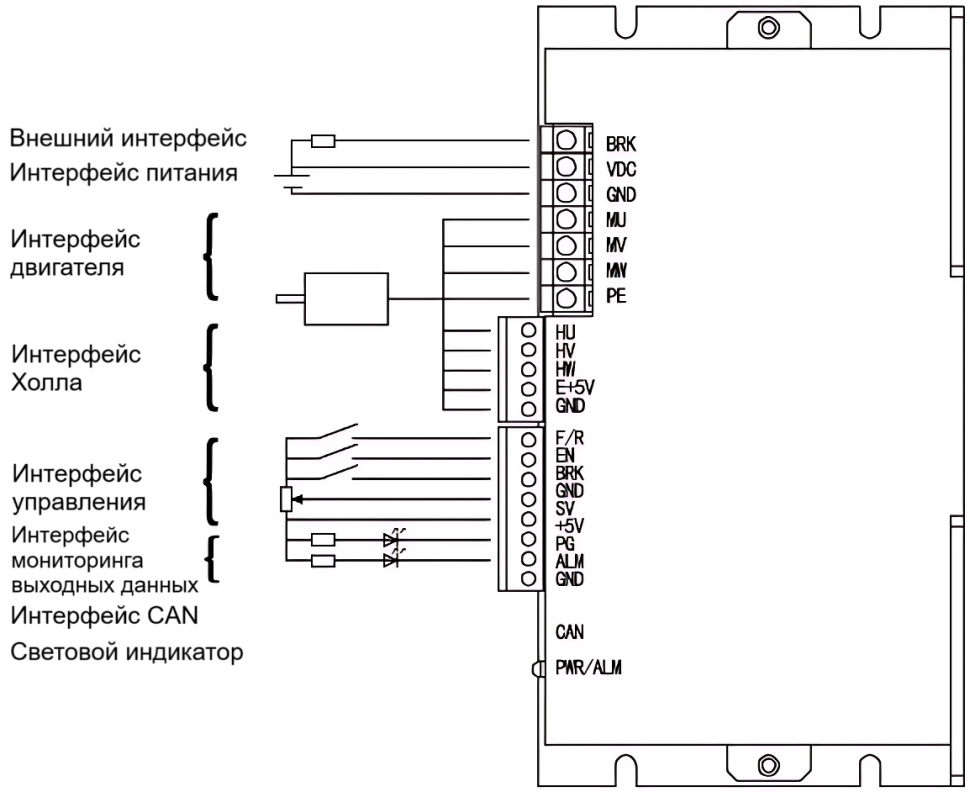

Интерфейс
| Интерфейс | Имя пин-кода | Определение | Описание функции |
|---|---|---|---|
| Интерфейс питания | VDC | Вход 20 ~ 55 В постоянного тока | Подключите к положительному полюсу источника питания. |
| Земля | Силовое заземление | Подключите к отрицательному полюсу источника питания. | |
| Интерфейс двигателя | U | Фаза двигателя – U | Подключите линию питания двигателя – фаза U. |
| V | Фаза двигателя – V | Подключите линию питания двигателя – фаза V. | |
| W | Фаза двигателя – W | Подключите линию питания двигателя – фаза W | |
| Hu | Фаза сигнала Холла - U | Подключите фазу двигателя Холла - линия U | |
| Hv | Фаза сигнала Холла - V | Подключите фазу двигателя Холла - линию V | |
| Hw | Фаза сигнала Холла - W | Подключите фазу двигателя Холла - линия W | |
| E+5V | Выходная мощность 5 В | Подключите положительный полюс линии электропитания Холла. | |
| Макс. 200 мА | |||
| Земля | 5В Земля | Подключите отрицательный полюс линии электропередачи Холла. |
