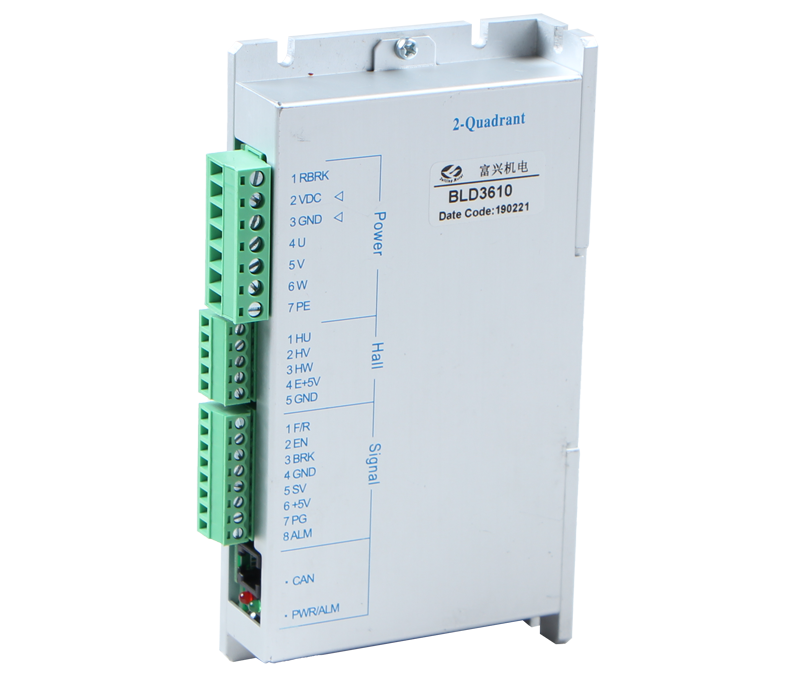

BLD3610TC - Драйвер бесщеточного двигателя

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
руб.

Функции

● Регулирование скорости в замкнутом контуре с помощью датчика Холла. Максимальный крутящий момент достигается на низких скоростях.

● Широкий диапазон регулировки скорости: поддержка диапазона скоростей 200 ~ 20000 об/мин. (Двухполюсный двигатель)

● Обеспечивает функцию плавного пуска и остановки, более плавный пуск и остановку, более высокую безопасность.

● Широкий диапазон входного напряжения, адаптируется к источнику питания постоянного тока 8 ~ 30 В.

● Высокая токовая пропускная способность, постоянный номинальный ток до 3 А, пиковый ток до 6 А.

● Поддержка внешнего потенциометра, внешнего напряжения и внешнего ШИМ-управления скоростью.

● Обеспечивает защиту от перенапряжения, пониженного напряжения, перегрузки по току, перегрева, ошибки датчика Холла и функцию сигнализации.

● Поддержка протокола CAN2.0B Modbus.

Типичное применение

BLD4820TC широко используется в текстильном оборудовании, медицинском оборудовании, пищевых машинах и оборудовании, электроинструментах, садовых машинах, устройствах для умного дома и других областях электроавтоматики.

Обзор продукта

Преобразователь частоты BLD4820TC применяется для управления скоростью бесщёточного двигателя постоянного тока с датчиком Холла. Его главное преимущество заключается в возможности постоянного управления двигателем для поддержания максимального крутящего момента на низких оборотах. Кроме того, этот преобразователь обладает такими преимуществами, как разнообразные режимы регулировки скорости, широкий диапазон регулирования, полный набор функций, полная аппаратная и программная защита и т. д.

Режим диверсифицированной регулировки скорости

Обеспечивает управление скоростью потенциометром, управление скоростью напряжением, внешнее управление скоростью ШИМ, управление скоростью CAN и т. д. Широкий диапазон регулировки скорости: поддержка регулировки скорости в диапазоне 200 ~ 20000 об/мин (двухполюсный двигатель); Полный набор функций: с функциями включения, положительного и отрицательного вращения, торможения, вывода сигнала скорости двигателя, вывода сигнала тревоги и т. д. Аппаратная и программная полная защита: с функциями защиты от блокировки, защиты от перенапряжения, защиты от пониженного напряжения, защиты от перегрузки по току, защиты от перегрева, сигнализации о неисправности сигнала Холла и т. д.

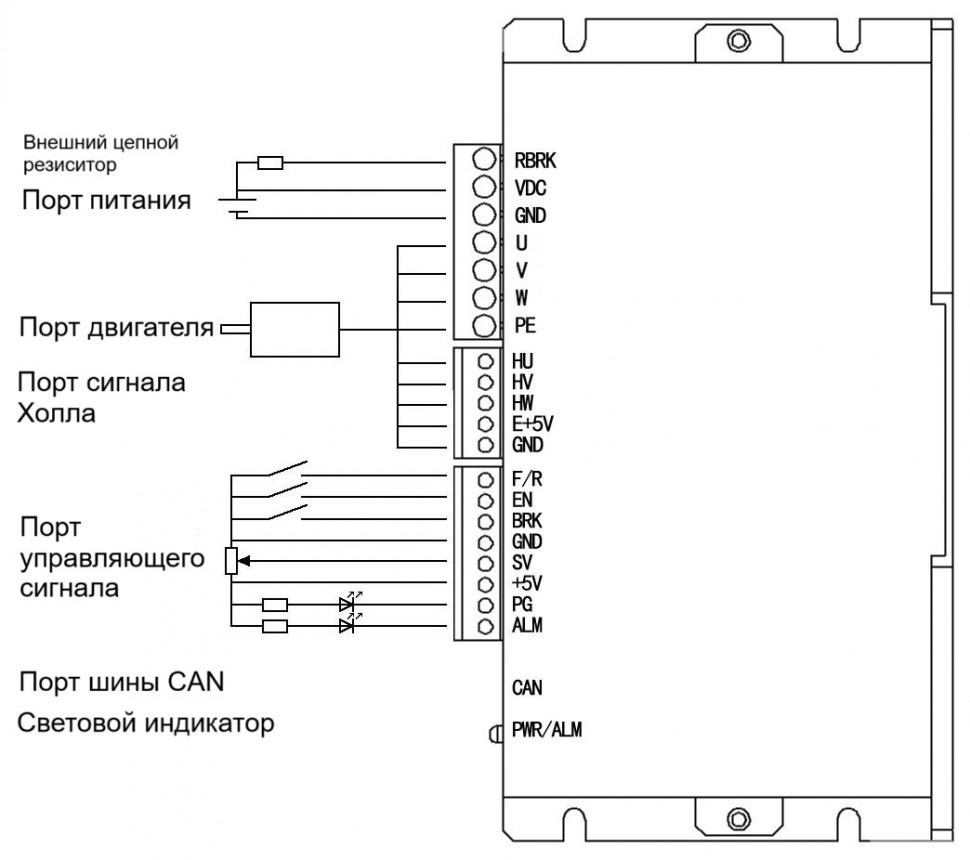

Интерфейс

Интерфейс Имя пин-кода Определение Описание функции
Интерфейс питания VDC Вход 12 ~ 40 В постоянного тока Подключите к положительному полюсу источника питания.
Земля Силовое заземление Подключите к отрицательному полюсу источника питания.
Интерфейс двигателя U Фаза двигателя – U Подключите линию питания двигателя – фаза U.
V Фаза двигателя – V Подключите линию питания двигателя – фаза V.
W Фаза двигателя – W Подключите линию питания двигателя – фаза W
Hu Фаза сигнала Холла - U Подключите фазу двигателя Холла - линия U
Hv Фаза сигнала Холла - V Подключите фазу двигателя Холла - линию V
Hw Фаза сигнала Холла - W Подключите фазу двигателя Холла - линия W
E+5V Выходная мощность 5 В Подключите положительный полюс линии электропитания Холла.
Макс. 200 мА
Земля 5 В Земля Подключите отрицательный полюс линии электропередачи Холла.
Интерфейс управляющего сигнала F/R Положительное и отрицательное управление поворотом F/R остается неподключенным, вращение по часовой стрелке
F/R закорочено на Землю, вращение против часовой стрелки
EN Включить управление EN остается неподключенным, водитель не может управлять двигателем
EN закорочен на Землю, водитель может управлять двигателем
BRK Управление тормозами Функция электронной блокировки тормоза.
BRK остается неподключенным, двигатель включен
BRK закорочен на Землю, двигатель выключен
Земля Внешний контроль скорости Земля
SV Аналоговый сигнал напряжения 0～5 В Порт управления скоростью.
Вход ШИМ
+5V Выходная мощность 5 В
Макс. 50 мА
PG Выходной импульс скорости двигателя Потребности выходного сигнала скорости двигателя.
Внешний подтягивающий резистор.
ALM Выход тревоги Потребности выхода тревоги.
Внешний подтягивающий резистор.
CANH CAN-порт
CANL CAN-порт
Другие PWR/ALM Индикатор Красный мигает один раз: защита от перенапряжения
Красный мигает дважды: защита от пониженного напряжения
Красный мигает три раза: защита от перегрузки по току
Красный мигает четыре раза: защита от перегрева (70℃)
Красный мигает пять раз: ошибка сигнала Холла.
Горит красным: ошибка оборудования
Горит зеленый: не удалось достичь заданной скорости

Технические характеристики

Характеристика Значение
Рабочий ток Постоянный ток: 10 А, пиковый ток: 20 А (температура окружающей среды ниже 25 ℃)
Диапазон мощности ≤400 Вт
Диапазон скоростей 200～20000 об/мин (двухполюсный двигатель)
Адаптированный двигатель Бесщёточный двигатель постоянного тока с датчиком Холла (120°/240°)
Рабочий режим Режим замкнутого контура скорости Холла (заводская настройка по умолчанию), режим разомкнутого контура (опционально)
Режим регулировки скорости Поддерживает внешнее управление скоростью потенциометром (заводская настройка по умолчанию), внешнее напряжение (0 - 5 В), а если требуется управление скоростью ШИМ или управление скоростью CAN, один из них необходимо настроить перед поставкой.
Защитная функция Защита от перенапряжения, защита от пониженного напряжения, защита от перегрузки по току, защита от перегрева, функция плавного пуска и сигнализации о неисправности датчика Холла.
Рабочая среда Не содержит едких, легковоспламеняющихся, взрывоопасных, токопроводящих газов, жидкостей и пыли.
Режим рассеивания тепла Естественное охлаждение или внешний радиатор.

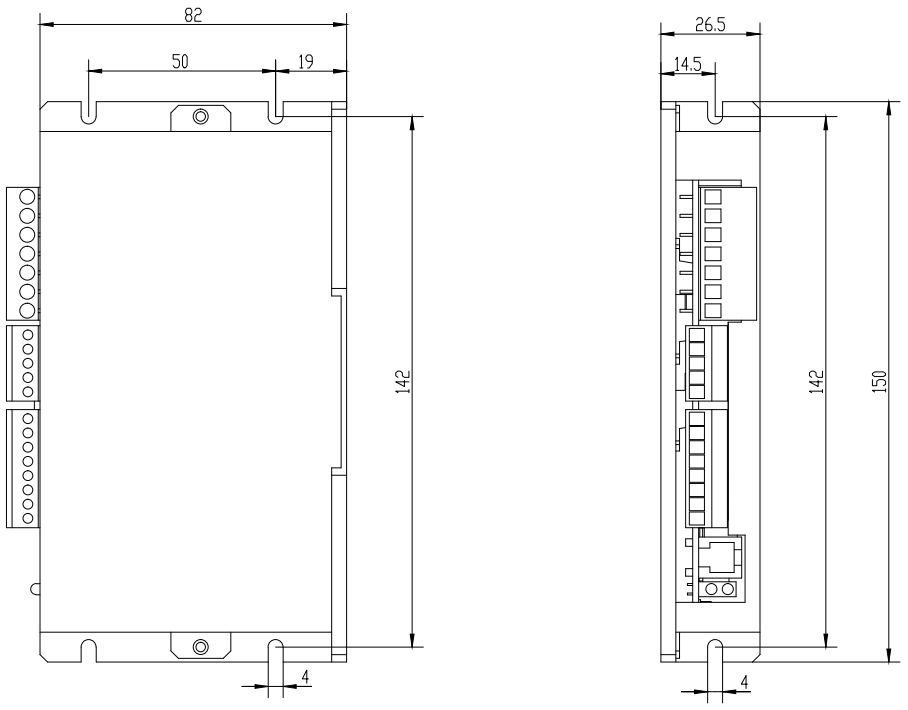

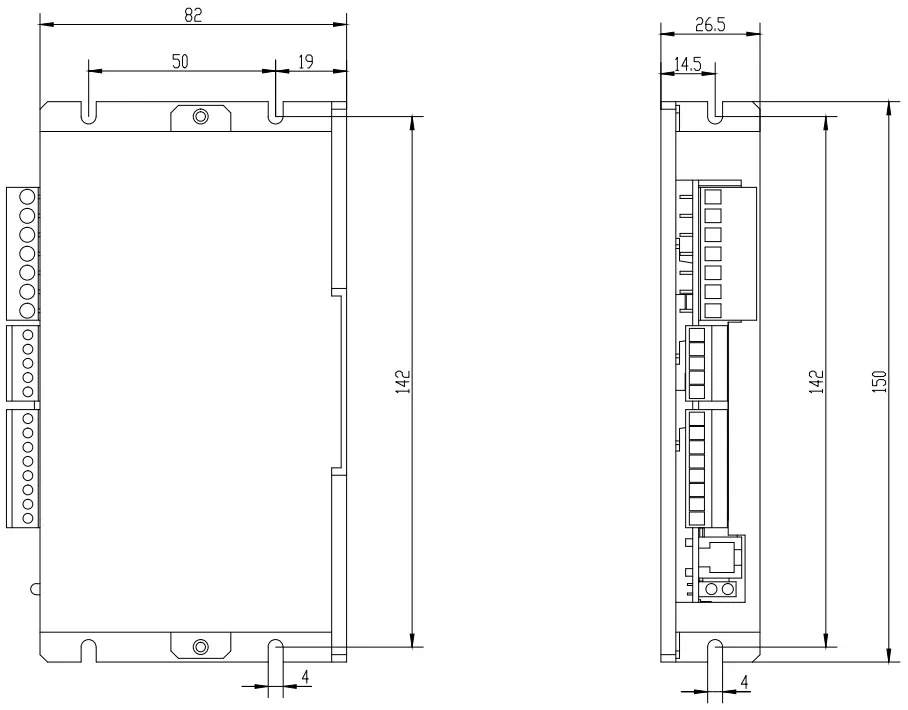

Измерение 150 мм×82 мм×26.5 мм
