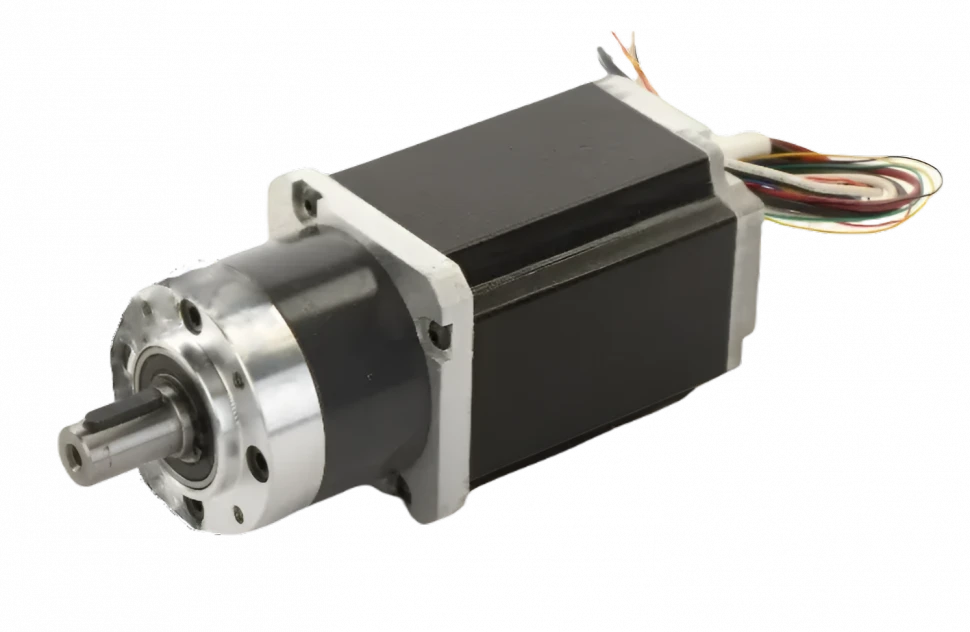

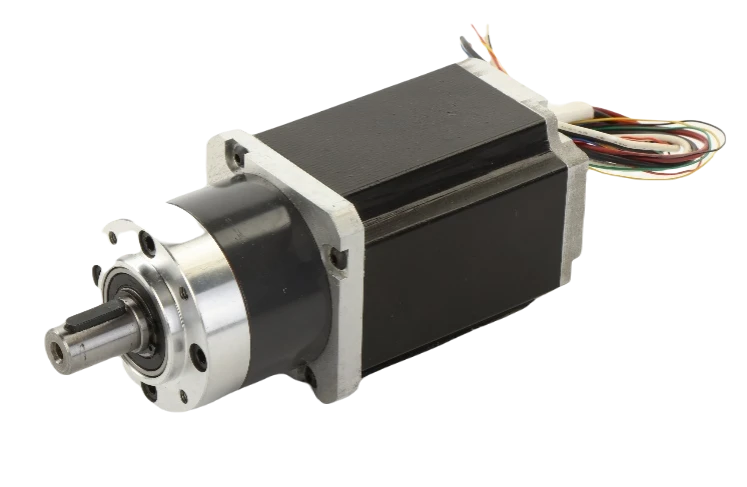

BL95A.40.4 - Двигатели BLDC с внутренним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |

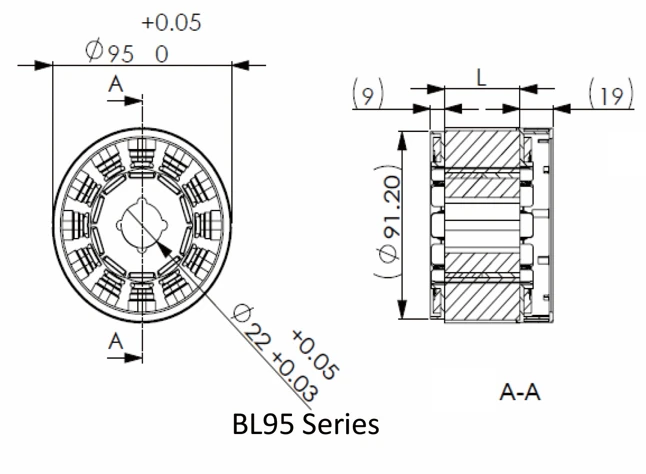

| Высота пакета магнитопровода (мм) | 80.0 |
| Внешний диаметр статора (мм) | 95.0 |
| Внутренний диаметр ротора (мм) | 22.0 |
| Инерция ротора (г·м²) | 0.5 |
| Вес статора (кг) | 2.1 |
| Вес ротора (кг) | 1.16 |
| Вес двигателя (кг) | 3.26 |
| Количество полюсов | 5 |
| Сопротивление фазы (Ом) | 1 |
| Индуктивность фазы (мГн) | 122.1 |
| Постоянная крутящего момента (Н·м/А) | 0.885 |
| Постоянная противо-ЭДС (V/RPM) | 53.6 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 4000 |
| Номинальный крутящий момент (Н·м) | 3.11 |
| Ток двигателя (А) | 3.4 |
| Потребляемая мощность (Вт) | 1371 |
| Выходная мощность (Вт) | 1303 |
| Суммарные потери (Вт) | 68 |
| Потери в меди (Вт) | 17 |
| Потери в стали (Вт) | 51 |
| КПД (%) | 95 |
| Максимальная температура обмотки (℃) | 100 |
Общее описание
Модель BL95A.40.4 представляет собой компактный бесщеточный двигатель постоянного тока (BLDC) с внутренним ротором. Ключевые технические параметры включают увеличенную высоту пакета магнитопровода 80.0 мм, внешний диаметр статора 95.0 мм, 5 полюсов и номинальный крутящий момент 3.11 Н·м при высокой скорости 4000 об/мин. Конструкция двигателя обеспечивает высокий КПД (95%), выходную мощность 1303 Вт и низкие суммарные потери (68 Вт).
Конструктивные особенности двигателя включают высокое максимальное рабочее напряжение (350 В), низкие потери в меди и стали, а также высокую постоянную крутящего момента (0.885 Н·м/А). Устройство предназначено для применения в компактных высокоскоростных системах, где требуются малые габариты, высокая эффективность и надежность, таких как малые промышленные приводы, медицинское оборудование и прецизионные механизмы.
