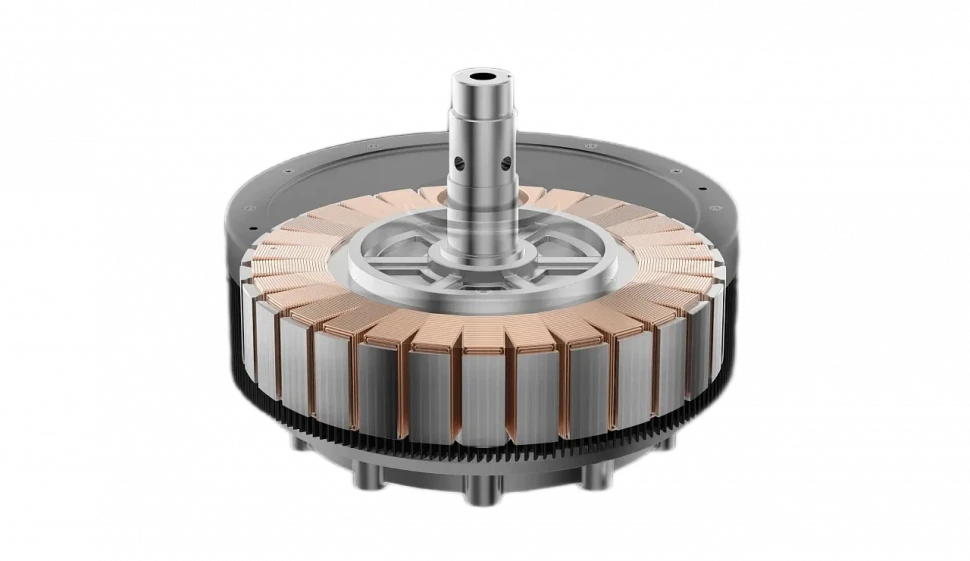

BL222 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 45.2 |
| Внутренний диаметр статора (мм) | 159.0 |
| Внешний диаметр ротора (мм) | 222.0 |
| Инерция ротора (г·м²) | 13.8 |
| Вес статора (кг) | 3.18 |
| Вес ротора (кг) | 2.63 |
| Вес двигателя (кг) | 5.81 |
| Сопротивление фазы (Ом) | 14 |
| Индуктивность фазы (мГн) | 60 |
| Постоянная крутящего момента (Н·м/А) | 18 |
| Постоянная противо-ЭДС (V/RPM) | 1.1 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 150 |
| Номинальный крутящий момент (Н·м) | 30 |
| Ток двигателя (А) | 1.8 |
| Потребляемая мощность (Вт) | 550.9 |
| Выходная мощность (Вт) | 471 |
| Суммарные потери (Вт) | 80 |
| Потери в меди (Вт) | 68 |
| Потери в стали (Вт) | 12 |
| КПД (%) | 85.5 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 20 |
BL222 - BLDC с внешним ротором
Двигатель BL222 представляет собой энергоэффективный двигатель прямого привода с надёжной конструкцией, практически не требующий обслуживания. Благодаря номинальному крутящему моменту 30 Н·м и скорости 150 об/мин, двигатель обеспечивает высокую производительность при низких скоростях вращения. Его КПД 85.5% свидетельствует о превосходной энергоэффективности и минимальных тепловых потерях, а диаметр статора 159.0 мм обеспечивает оптимальное использование пространства. Модель разработана для продолжительной и надежной работы в составе промышленного оборудования с номинальной выходной мощностью 471 Вт.
Преимущества двигателя
- Высокий крутящий момент на низких скоростях: Конструкция с 20 полюсами обеспечивает стабильный момент 30 Н·м при скорости 150 об/мин, что исключает необходимость в редукторах для многих применений.
- Оптимальные габариты и вес: При внешнем диаметре ротора 222.0 мм и высоте пакета магнитопровода 45.2 мм двигатель обладает сбалансированными габаритами при общем весе 5.81 кг.
- Превосходная энергоэффективность: Общий КПД 85.5% достигается за счет оптимизированных параметров: сопротивление фазы 14 Ом и индуктивность 60 мГн. Суммарные потери не превышают 80 Вт (68 Вт - в меди, 12 Вт - в стали).
- Надежность и термическая стабильность: Двигатель рассчитан на максимальную температуру обмотки 100°C, что гарантирует стабильную работу даже при продолжительной нагрузке.
- Подробные электрические характеристики: Двигатель работает от номинального тока 1.8 А, выдерживает максимальное напряжение 350 В и имеет постоянную противо-ЭДС 1.1 V/RPM.
- Сбалансированные динамические характеристики: Инерция ротора 13.8 г·м² обеспечивает оптимальное соотношение между динамикой и стабильностью работы.
- Рациональное распределение массы: Вес статора (3.18 кг) и ротора (2.63 кг) оптимизирован для снижения вибраций и обеспечения плавного хода.
