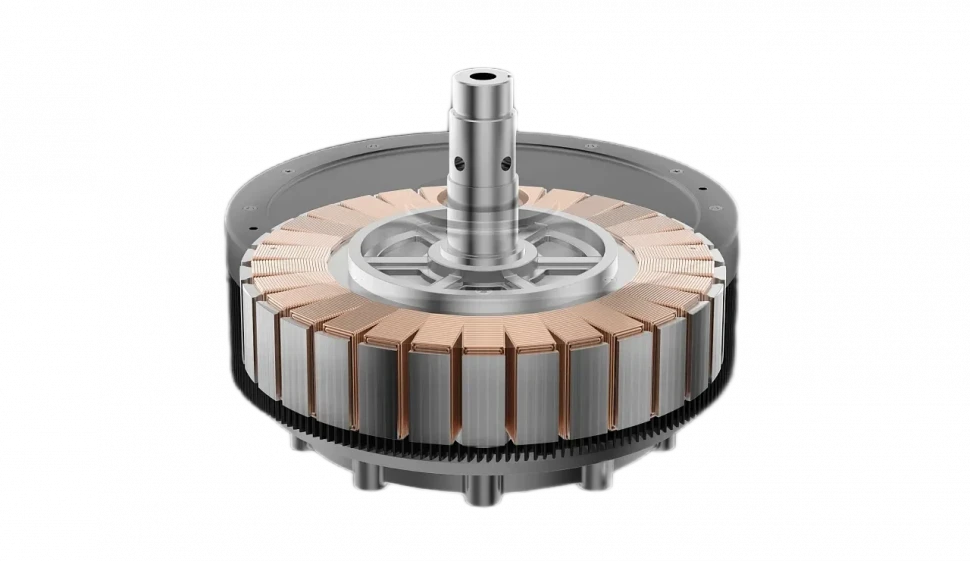

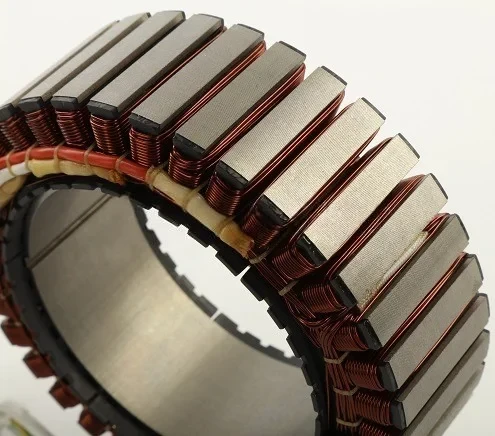

BL170 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 42.0 |
| Внутренний диаметр статора (мм) | 97.0 |
| Внешний диаметр ротора (мм) | 170.0 |
| Инерция ротора (г·м²) | 5.5 |
| Вес статора (кг) | 2.5 |
| Вес ротора (кг) | 1.8 |
| Вес двигателя (кг) | 4.3 |
| Сопротивление фазы (Ом) | 20 |
| Индуктивность фазы (мГн) | 68 |
| Постоянная крутящего момента (Н·м/А) | 12 |
| Постоянная противо-ЭДС (V/RPM) | 0.73 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 220 |
| Номинальный крутящий момент (Н·м) | 18 |
| Ток двигателя (А) | 1.5 |
| Потребляемая мощность (Вт) | 497.6 |
| Выходная мощность (Вт) | 413 |
| Суммарные потери (Вт) | 85 |
| Потери в меди (Вт) | 68 |
| Потери в стали (Вт) | 17 |
| КПД (%) | 83 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 20 |
BL170 - BLDC с внешним ротором
Двигатель BL170 представляет собой высокоэффективный бесщеточный двигатель постоянного тока с конструкцией внешнего ротора, что обеспечивает оптимальное соотношение мощности и компактности. Благодаря номинальному крутящему моменту 18 Н·м и скорости 220 об/мин, двигатель идеально подходит для применений, требующих высокого момента на низких и средних скоростях. Его КПД 83% свидетельствует о низком энергопотреблении и минимальных тепловых потерях, а компактный статор диаметром 97 мм позволяет легко интегрировать двигатель в ограниченное пространство. Модель разработана для продолжительной и надежной работы в составе приводной техники, автоматизированных систем и промышленного оборудования мощностью около 413 Вт.
Преимущества двигателя
- Высокий крутящий момент на низких скоростях: Конструкция внешнего ротора и 20 полюсов обеспечивают стабильный момент 18 Н·м при скорости всего 220 об/мин, что исключает необходимость в громоздких редукторах.
- Компактность и продуманная конструкция: При внешнем диаметре ротора 170.0 мм и внутреннем диаметре статора 97.0 мм двигатель обладает минимальными габаритами, а общий вес составляет всего 4.3 кг.
- Энергоэффективность и низкие потери: Общий КПД 83% достигается за счет оптимизированных параметров: сопротивление фазы 20 Ом и индуктивность 68 мГн. Суммарные потери не превышают 85 Вт (68 Вт - в меди, 17 Вт - в стали).
- Надежность и термическая стабильность: Двигатель рассчитан на максимальную температуру обмотки 100°C, что гарантирует стабильную работу даже при продолжительной нагрузке.
- Подробные электрические характеристики: Двигатель работает от номинального тока 1.5 А и выдерживает максимальное напряжение 350 В.
- Динамические механические свойства: Низкая инерция ротора (5.5 г·м²) обеспечивает быстрый разгон, что критично для систем позиционирования.
- Сбалансированное распределение массы: Вес статора (2.5 кг) и ротора (1.8 кг) оптимизирован для снижения вибраций и обеспечения плавного хода.
