BL155F.30.24 - Двигатели BLDC с внутренним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |

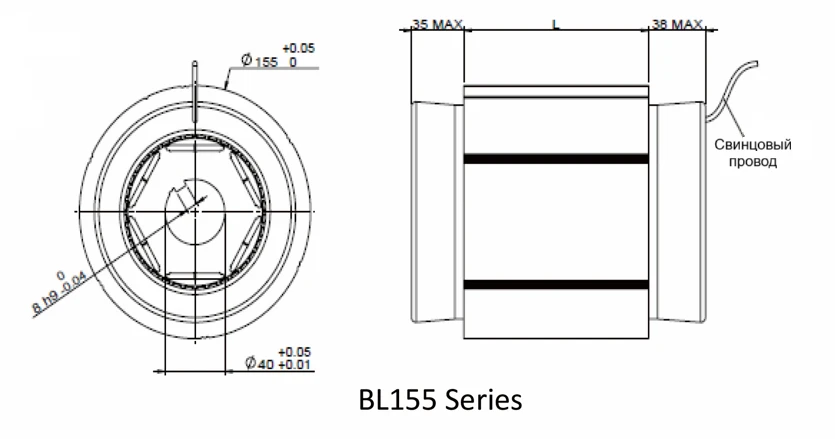

| Высота пакета магнитопровода (мм) | 124.0 |
| Внешний диаметр статора (мм) | 155.0 |
| Внутренний диаметр ротора (мм) | 40.0 |
| Инерция ротора (г·м²) | 9.32 |
| Вес статора (кг) | 12.24 |
| Вес ротора (кг) | 4.9 |
| Вес двигателя (кг) | 17.14 |
| Количество полюсов | 3 |
| Сопротивление фазы (Ом) | 0.7 |
| Индуктивность фазы (мГн) | 25.3 |
| Постоянная крутящего момента (Н·м/А) | 2.01 |
| Постоянная противо-ЭДС (V/RPM) | 121.5 |
| Максимальное напряжение (В) | 600 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (Н·м) | 24 |
| Ток двигателя (А) | 12.1 |
| Потребляемая мощность (Вт) | 7817 |
| Выходная мощность (Вт) | 7539 |
| Суммарные потери (Вт) | 278 |
| Потери в меди (Вт) | 154 |
| Потери в стали (Вт) | 124 |
| КПД (%) | 96 |
| Максимальная температура обмотки (℃) | 100 |
Общее описание
Модель BL155F.30.24 представляет собой бесщеточный двигатель постоянного тока (BLDC) с внутренним ротором. Ключевые технические параметры включают увеличенную высоту пакета магнитопровода 124.0 мм, внешний диаметр статора 155.0 мм, 3 полюса и номинальный крутящий момент 24 Н·м при скорости 3000 об/мин. Конструкция двигателя обеспечивает повышенный КПД (96%), выходную мощность 7.5 кВт и низкие суммарные потери (278 Вт).
Конструктивные особенности двигателя включают высокое максимальное рабочее напряжение (600 В), низкие потери в меди и стали, а также высокую постоянную крутящего момента (2.01 Н·м/А). Устройство предназначено для применения в высокопроизводительных системах, где требуются повышенная мощность, эффективность и надежность, таких как промышленные приводы, силовые установки и специализированное оборудование.
