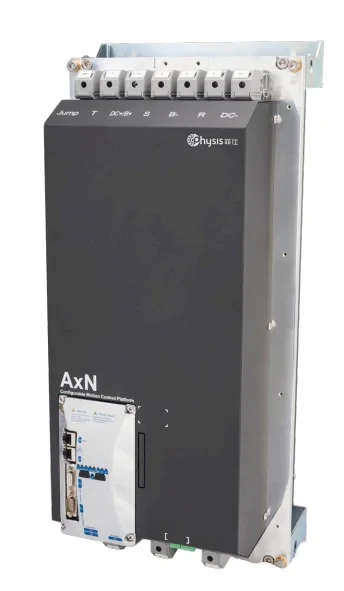

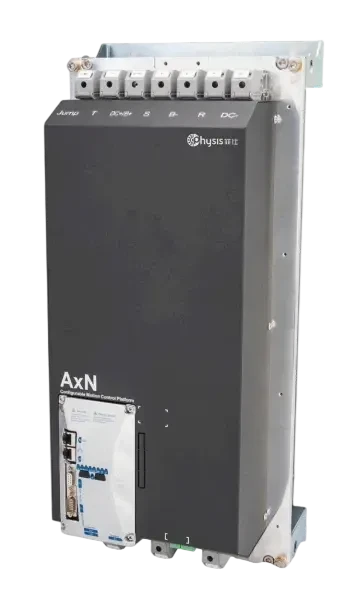

AxN Size 5 - Многоосевые драйверы с общей шиной постоянного тока
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| AxN 90.150.4 | AxN 110.200.4 | AxN 110.250.4 | AxN 150.300.4 | |
| Напряжение основного питания (Vac) | 150 ~ 500 | 150 ~ 500 | 150 ~ 500 | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 | 0 ~ 800 | 0 ~ 800 | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 3A | 24V ± 15% / 3A | 24V ± 15% / 3A | 24V ± 15% / 3A |
| Выходная частота (Гц) | 0 ~ 1200 | 0 ~ 1200 | 0 ~ 1200 | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 90 | 110 | 110 | 150 |
| Пиковый ток (Arms) | 150 | 200 | 250 | 300 |
| Суммарные потери (Вт) | 1050 | 1280 | 1300 | 1772 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 | 150 ~ 500 x 0.95 | 150 ~ 500 x 0.95 | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 | 4 / 8 / 16 | 4 / 8 / 16 | 4 / 8 / 16 |
| КПД (%) | 98.2 | 98.2 | 97.1 | 97.1 |
| Коэффициент формы входного тока (Vac) | 0.9 | 0.9 | 0.9 | 0.9 |
| Максимальный ток торможения (%) | 100% от 150 Arms | 100% от 200 Arms | 100% от 250 Arms | 100% от 300 Arms |
| Охлаждение (шт) | 80 x 80 x 38 x 3 | 80 x 80 x 38 x 3 | 80 x 80 x 38 x 3 | 80 x 80 x 38 x 3 |
| Расход (м³/час) | 110 x 3 | 110 x 3 | 110 x 3 | 110 x 3 |
| Размеры (мм) | 725.0 x 249.0 x 286.0 | 725.0 x 249.0 x 286.0 | 725.0 x 249.0 x 286.0 | 725.0 x 249.0 x 286.0 |
AxN 90.150.4
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 3A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 90 |
| Пиковый ток (Arms) | 150 |
| Суммарные потери (Вт) | 1050 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 98.2 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 150 Arms |
| Охлаждение (шт) | 80 x 80 x 38 x 3 |
| Расход (м³/час) | 110 x 3 |
| Размеры (мм) | 725.0 x 249.0 x 286.0 |
AxN 110.200.4
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 3A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 110 |
| Пиковый ток (Arms) | 200 |
| Суммарные потери (Вт) | 1280 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 98.2 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 200 Arms |
| Охлаждение (шт) | 80 x 80 x 38 x 3 |
| Расход (м³/час) | 110 x 3 |
| Размеры (мм) | 725.0 x 249.0 x 286.0 |
AxN 110.250.4
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 3A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 110 |
| Пиковый ток (Arms) | 250 |
| Суммарные потери (Вт) | 1300 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 97.1 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 250 Arms |
| Охлаждение (шт) | 80 x 80 x 38 x 3 |
| Расход (м³/час) | 110 x 3 |
| Размеры (мм) | 725.0 x 249.0 x 286.0 |
AxN 150.300.4
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 3A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 150 |
| Пиковый ток (Arms) | 300 |
| Суммарные потери (Вт) | 1772 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 97.1 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 300 Arms |
| Охлаждение (шт) | 80 x 80 x 38 x 3 |
| Расход (м³/час) | 110 x 3 |
| Размеры (мм) | 725.0 x 249.0 x 286.0 |

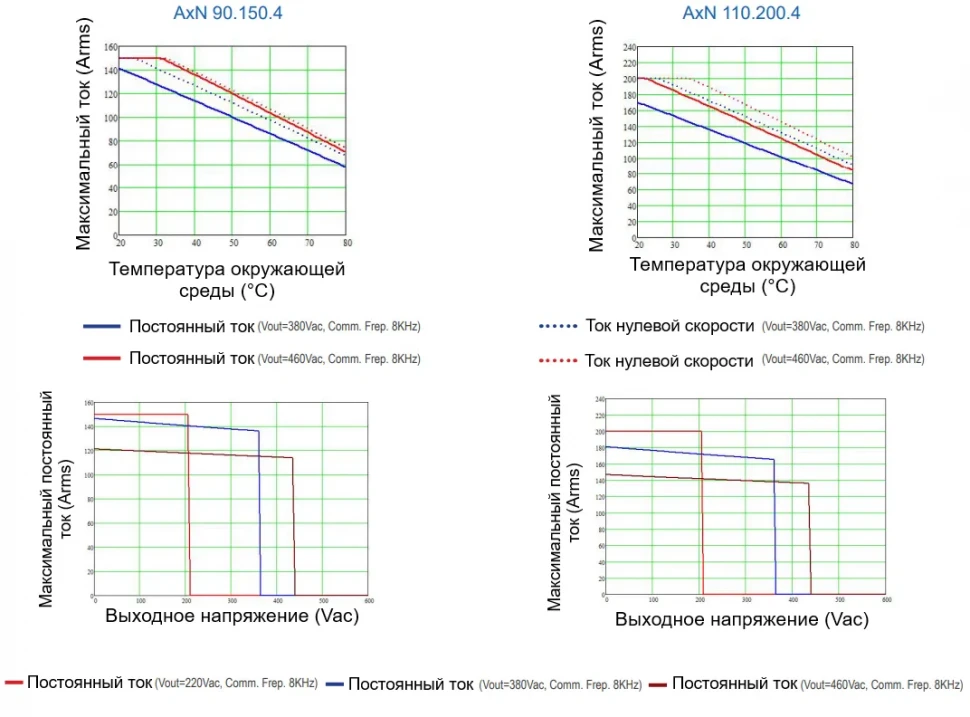

Общее описание
Модель AxN Size 5 представляет собой мощный многоосевой драйвер с общей шиной постоянного тока. Ключевые технические параметры включают высокий номинальный выходной ток до 150 А, пиковый ток до 300 А и широкий диапазон основного питания от 0 до 800 Vdc.
Конструктивные особенности драйвера обеспечивают его надежную работу в высоконагруженных системах: эффективное охлаждение с тремя вентиляторами, встроенный тормозной модуль с низкоомными резисторами, поддержка основных полевых шин и широкий выбор интерфейсов для датчиков положения. Функциональная безопасность, соответствующая уровню SIL3, а также обширные программируемые возможности ввода/вывода делают устройство подходящим для сложных и ответственных приложений автоматизации.
Технические данные AxN
| Size5 | ||||
|---|---|---|---|---|
| Модель | 90.150.4 | 110.200.4 | 110.250.4 | 150.300.4 |
| Номинальный выходной ток | 90A | 110A | 110A | 150A |
| Пиковый выходной ток | 150A | 200A | 250A | 300A |
| Основное питание | 0 ~ 800 Vdc | |||
| Вспомогательное питание | 8A | |||
| Тормозной модуль | Встроенный | |||
| Внутренний тормозной резистор | 3.5Ω/150W | 3Ω/150W | 3Ω/150W | - |
| Внешний тормозной резистор | 3.5Ω | 3Ω | 3Ω | 3Ω |
| Поддержка полевой шины | CANOpen, EtherCAT, Modbus | |||
| Поддержка датчиков положения | SinCos Encoder, EnDat Encoder, Digital Incremental with Hall, Resolver and Hiperface Encoder | |||
| Функциональная безопасность | STO: Безопасный останов крутящего момента Соответствует SIL3 IEC EN 61800-5-2 2016 |
|||
| Программное обеспечение для настройки | Physis Tools Suite | |||

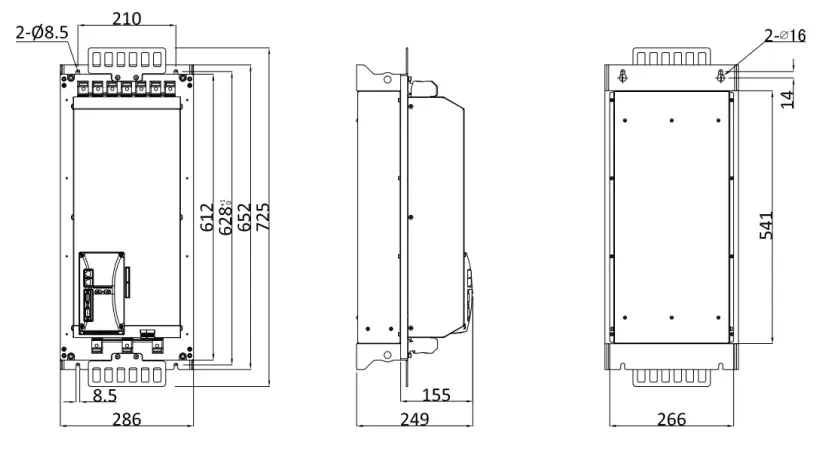

Размеры
| Параметр | 90.150.4 | 110.200.4 | 110.250.4 | 150.300.4 |
|---|---|---|---|---|
| Вес | 26.8 кг | |||
| H | 725 | |||
| W | 286 | |||
| D | 249 | |||
| H1 | 652 | |||
| H2 | 612 | |||
| D1 | 155 | |||
| A | 210 | |||
| B | 628 | |||
| C | 8.5 | |||
| E | 8.5 | |||
| F | ≥30 | |||
| G | ≥10 | |||
| I | ≥100 | |||

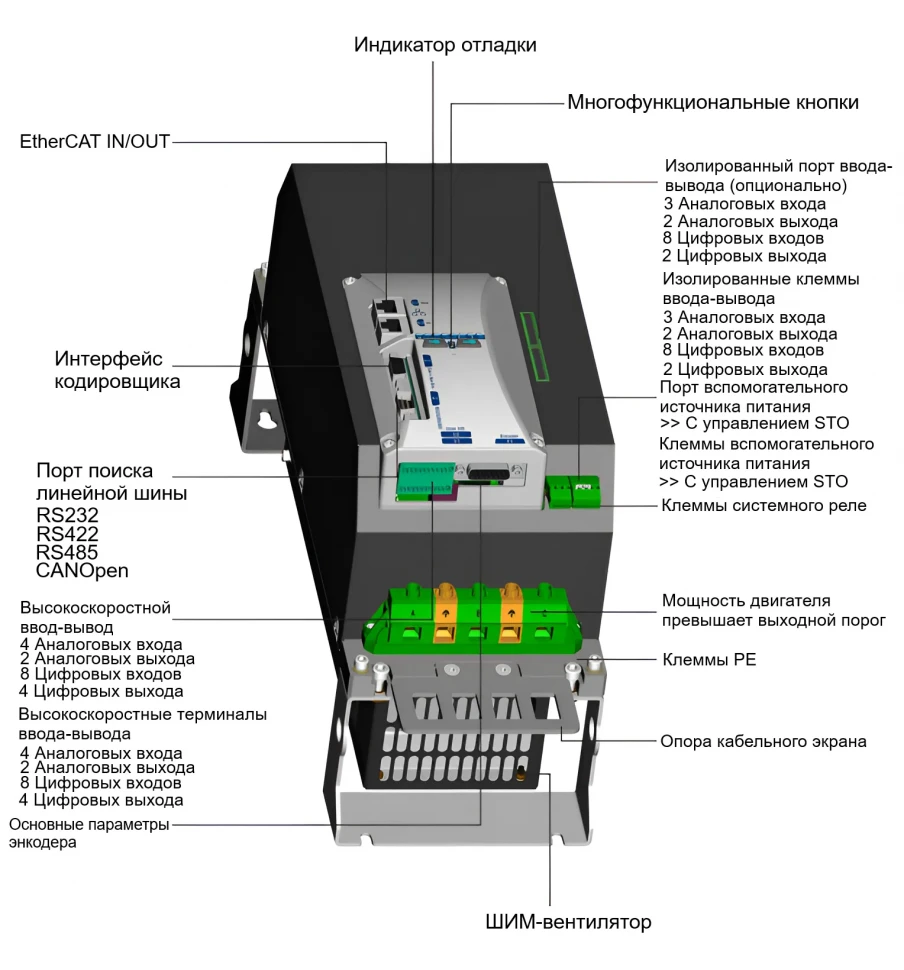

Программируемые входные сигналы
| 2 дифференциальных / 4 однополярных аналоговых входа | ±10В (1мВ) / Rin = 10кОм |
|---|---|
| 8 цифровых входов | 20 - 30В / 3 на землю Rin = 6.6кОм 20 - 30В / Rin = 6.6кОм на землю |
| 2 изолированных аналоговых входа (опция) | ±10В (1мВ) |
| 8 изолированных цифровых входов (опция) | 5мА, максимальное напряжение 24В постоянного тока |
Программируемые выходные сигналы
| 2 аналоговых выхода | 0-10В (1мВ) FS (30мА) |
|---|---|
| 4 цифровых выхода | PNP с открытым коллектором 24В (100мА) |
| 1 релейный выход контроля | 2А / 30В постоянного тока, 0.25А / 250В переменного тока, нормально-разомкнутые/нормально-замкнутые контакты |
| 2 изолированных аналоговых выхода (опция) | ±10В (1мВ) FS (30мА) |
| 2 изолированных цифровых выхода (опция) | Включение/выключение, 9-28В / 2А |
Аппаратная конфигурация
| Скорость процессора | 80MIPS µC + FPGA / 120MIPS µC + FPGA расширенная версия (опционально) |
|---|---|
| Частота задач | Ток / мониторинг привода: 1МГц |
| Контур положения / скорости: 8кГц | |
| Быстрая задача ПЛК: 8кГц | |
| Медленная задача ПЛК: 15.625Гц - 1кГц (настраивается пользователем) | |
| Доступен режим контура положения | Разрядность регистра целевой позиции: 32 или 64 бита |
| Полное цифровое управление id/lq: обновление до 16кГц |
