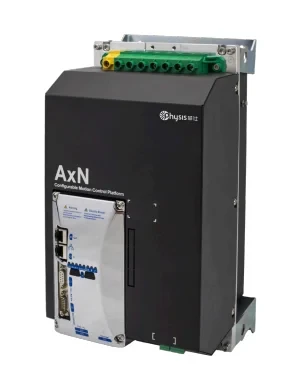

AxN Size 4 - Многоосевые драйверы с общей шиной постоянного тока
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

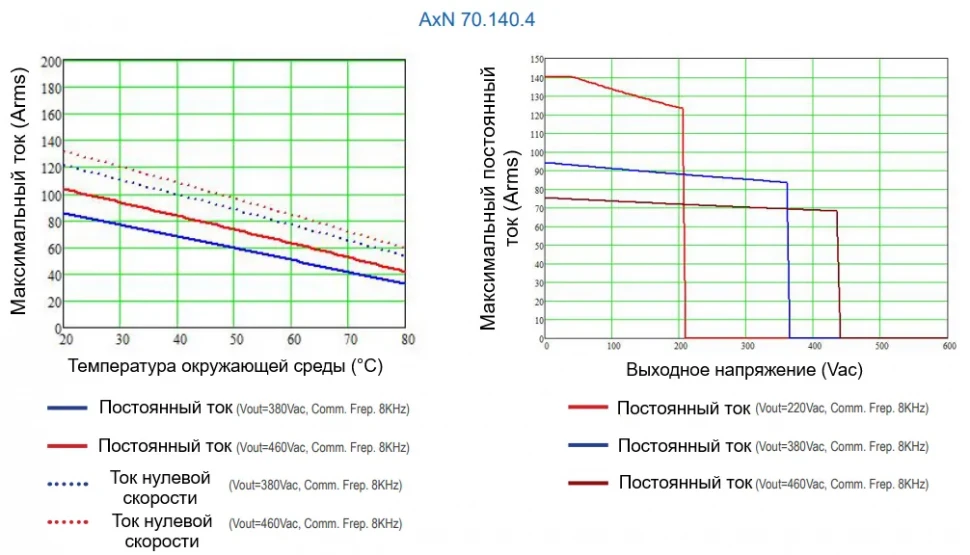

Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель |
|---|---|
| AxN 70.140.4 | |
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 2A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 70 |
| Пиковый ток (Arms) | 140 |
| Суммарные потери (Вт) | 870 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 98.1 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 140 Arms |
| Охлаждение (шт) | 80 x 80 x 38 x 2 |
| Расход (м³/час) | 110 x 2 |
| Размеры (мм) | 420.0 x 249.0 x 200.0 |
AxN 70.140.4
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 2A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 70 |
| Пиковый ток (Arms) | 140 |
| Суммарные потери (Вт) | 870 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 98.1 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 140 Arms |
| Охлаждение (шт) | 80 x 80 x 38 x 2 |
| Расход (м³/час) | 110 x 2 |
| Размеры (мм) | 420.0 x 249.0 x 200.0 |

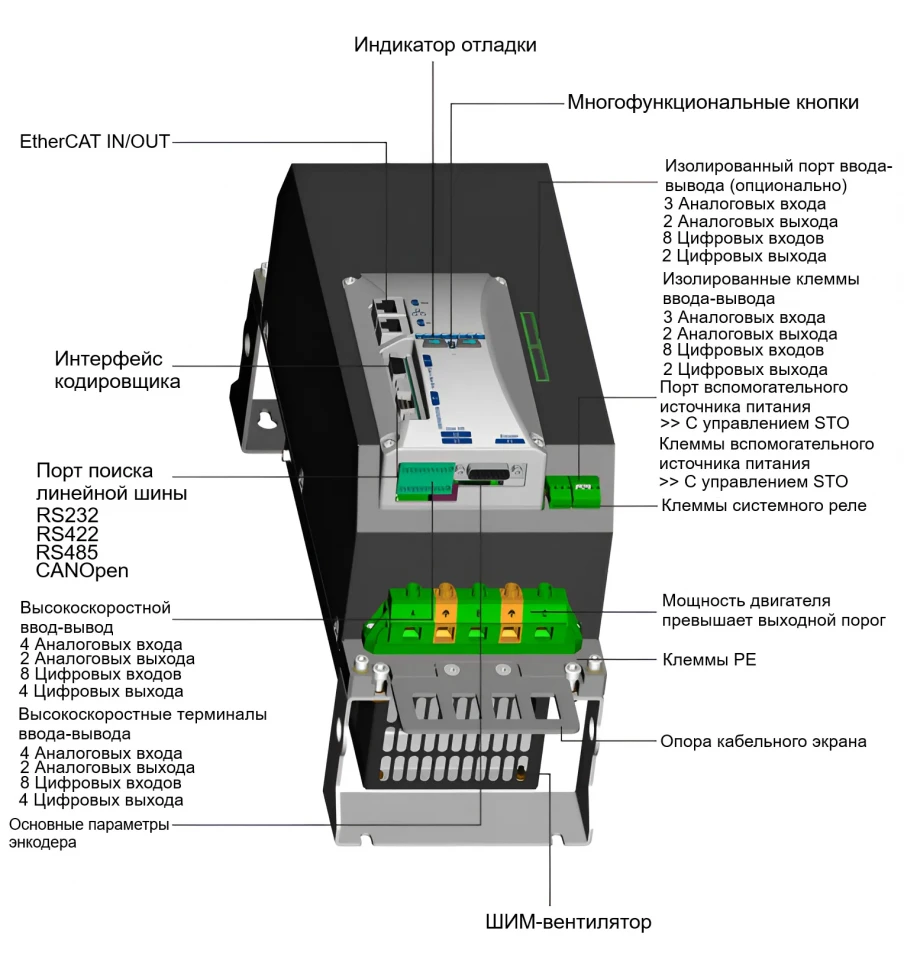

Общее описание
Модель AxN Size 4 представляет собой мощный многоосевой драйвер с общей шиной постоянного тока. Ключевые технические параметры включают высокий номинальный выходной ток 70 А, пиковый ток до 140 А и широкий диапазон основного питания от 0 до 800 Vdc.
Конструктивные особенности драйвера обеспечивают его надежную работу в высоконагруженных системах: эффективное охлаждение с двумя вентиляторами, встроенный тормозной модуль с низкоомным резистором 3.5Ω, поддержка основных полевых шин и широкий выбор интерфейсов для датчиков положения. Функциональная безопасность, соответствующая уровню SIL3, а также обширные программируемые возможности ввода/вывода делают устройство подходящим для сложных и ответственных приложений автоматизации.
Технические данные AxN
| Size4 | |
|---|---|
| Модель | 70.140.4 |
| Номинальный выходной ток | 70A |
| Пиковый выходной ток | 140A |
| Основное питание | 0 ~ 800 Vdc |
| Вспомогательное питание | 8A |
| Тормозной модуль | Встроенный |
| Внутренний тормозной резистор | 3.5Ω/60W |
| Внешний тормозной резистор | 3.5Ω |
| Поддержка полевой шины | CANOpen, EtherCAT, Modbus |
| Поддержка датчиков положения | SinCos Encoder, EnDat Encoder, Digital Incremental with Hall, Resolver and Hiperface Encoder |
| Функциональная безопасность | STO: Безопасный останов крутящего момента Соответствует SIL3 IEC EN 61800-5-2 2016 |
| Программное обеспечение для настройки | Physis Tools Suite |

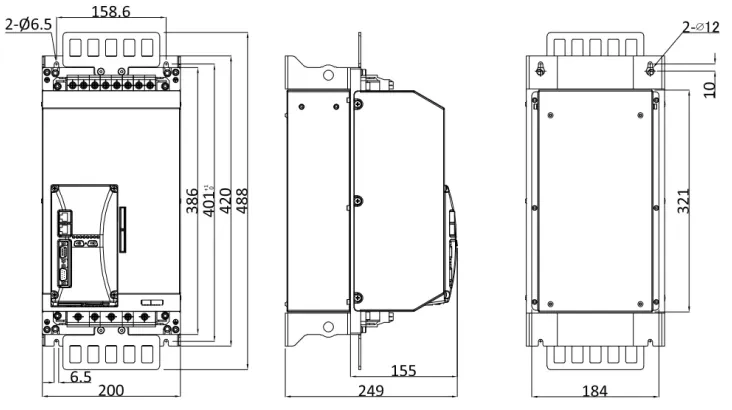

Размеры
| Параметр | 70.140.4 |
|---|---|
| Вес | 13.1 кг |
| H | 488 |
| W | 200 |
| D | 249 |
| H1 | 420 |
| H2 | 386 |
| D1 | 155 |
| A | 158.8 |
| B | 401 |
| C | 6.5 |
| E | 6.5 |
| F | ≥30 |
| G | ≥10 |
| I | ≥100 |
Программируемые входные сигналы
| 2 дифференциальных / 4 однополярных аналоговых входа | ±10В (1мВ) / Rin = 10кОм |
|---|---|
| 8 цифровых входов | 20 - 30В / 3 на землю Rin = 6.6кОм 20 - 30В / Rin = 6.6кОм на землю |
| 2 изолированных аналоговых входа (опция) | ±10В (1мВ) |
| 8 изолированных цифровых входов (опция) | 5мА, максимальное напряжение 24В постоянного тока |
Программируемые выходные сигналы
| 2 аналоговых выхода | 0-10В (1мВ) FS (30мА) |
|---|---|
| 4 цифровых выхода | PNP с открытым коллектором 24В (100мА) |
| 1 релейный выход контроля | 2А / 30В постоянного тока, 0.25А / 250В переменного тока, нормально-разомкнутые/нормально-замкнутые контакты |
| 2 изолированных аналоговых выхода (опция) | ±10В (1мВ) FS (30мА) |
| 2 изолированных цифровых выхода (опция) | Включение/выключение, 9-28В / 2А |
Аппаратная конфигурация
| Скорость процессора | 80MIPS µC + FPGA / 120MIPS µC + FPGA расширенная версия (опционально) |
|---|---|
| Частота задач | Ток / мониторинг привода: 1МГц |
| Контур положения / скорости: 8кГц | |
| Быстрая задача ПЛК: 8кГц | |
| Медленная задача ПЛК: 15.625Гц - 1кГц (настраивается пользователем) | |
| Доступен режим контура положения | Разрядность регистра целевой позиции: 32 или 64 бита |
| Полное цифровое управление id/lq: обновление до 16кГц |
