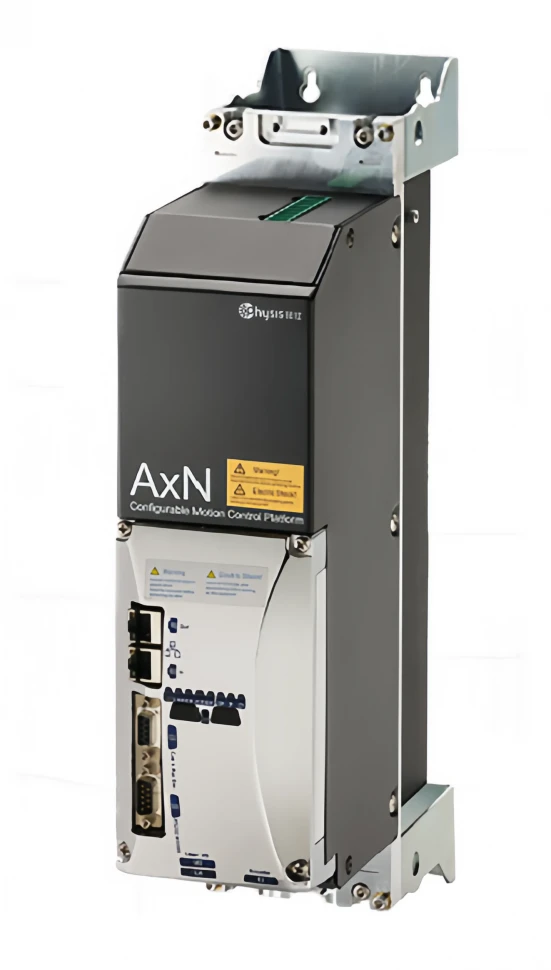

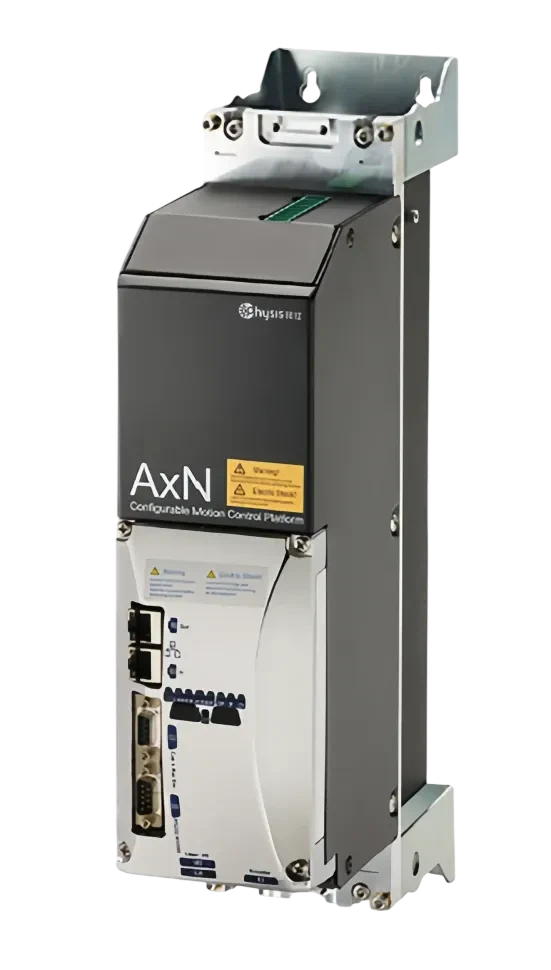

AxN Size 1 - Многоосевые драйверы с общей шиной постоянного тока
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| AxN 09.20.4 | AxN 16.30.4 | |
| Напряжение основного питания (Vac) | 150 ~ 500 | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 2A | 24V ± 15% / 3A |
| Выходная частота (Гц) | 0 ~ 1200 | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 9 | 16 |
| Пиковый ток (Arms) | 20 | 30 |
| Суммарные потери (Вт) | 200 | 200 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 | 4 / 8 / 16 |
| КПД (%) | 97.9 | 97.9 |
| Коэффициент формы входного тока (Vac) | 0.9 | 0.9 |
| Максимальный ток торможения (%) | 100% от 20 Arms | 100% от 30 Arms |
| Охлаждение (шт) | 40 x 40 x 20 x 1 | 40 x 40 x 20 x 1 |
| Расход (м³/час) | 25.2 | 25.2 |
| Размеры (мм) | 201.8 x 164.8 x 96.0 | 201.8 x 164.8 x 96.0 |
AxN 09.20.4
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 2A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 9 |
| Пиковый ток (Arms) | 20 |
| Суммарные потери (Вт) | 200 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 97.9 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 20 Arms |
| Охлаждение (шт) | 40 x 40 x 20 x 1 |
| Расход (м³/час) | 25.2 |
| Размеры (мм) | 201.8 x 164.8 x 96.0 |
AxN 16.30.4
| Напряжение основного питания (Vac) | 150 ~ 500 |
| Напряжение основного питания (Vdc) | 0 ~ 800 |
| Напряжение вспомогательного питания (Vdc) | 24V ± 15% / 3A |
| Выходная частота (Гц) | 0 ~ 1200 |
| Номинальный выходной ток (Arms) | 16 |
| Пиковый ток (Arms) | 30 |
| Суммарные потери (Вт) | 200 |
| Максимальное выходное напряжение (Vac) | 150 ~ 500 x 0.95 |
| Частота ШИМ (кГц) | 4 / 8 / 16 |
| КПД (%) | 97.9 |
| Коэффициент формы входного тока (Vac) | 0.9 |
| Максимальный ток торможения (%) | 100% от 30 Arms |
| Охлаждение (шт) | 40 x 40 x 20 x 1 |
| Расход (м³/час) | 25.2 |
| Размеры (мм) | 201.8 x 164.8 x 96.0 |

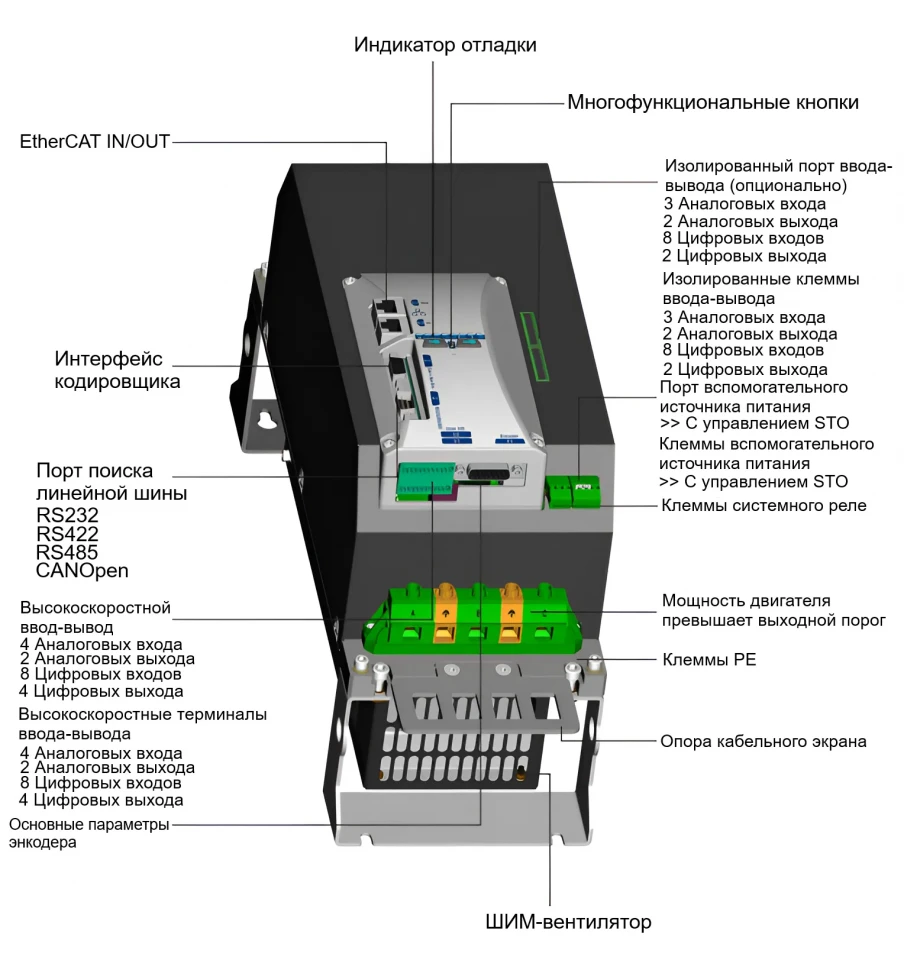

Общее описание
Модель AxN Size 1 представляет собой многоосевой драйвер с общей шиной постоянного тока. Ключевые технические параметры включают номинальный выходной ток до 16 А, пиковый ток до 30 А и широкий диапазон основного питания от 0 до 800 Vdc. Конструктивные особенности драйвера обеспечивают его гибкую и надежную интеграцию: встроенный тормозной модуль, поддержка основных полевых шин (CANOpen, EtherCAT, Modbus) и широкий спектр датчиков положения (SinCos, EnDat, Resolver и др.). Функциональная безопасность, соответствующая уровню SIL3, а также программируемые аналоговые и цифровые входы/выходы позволяют адаптировать устройство под сложные задачи управления.

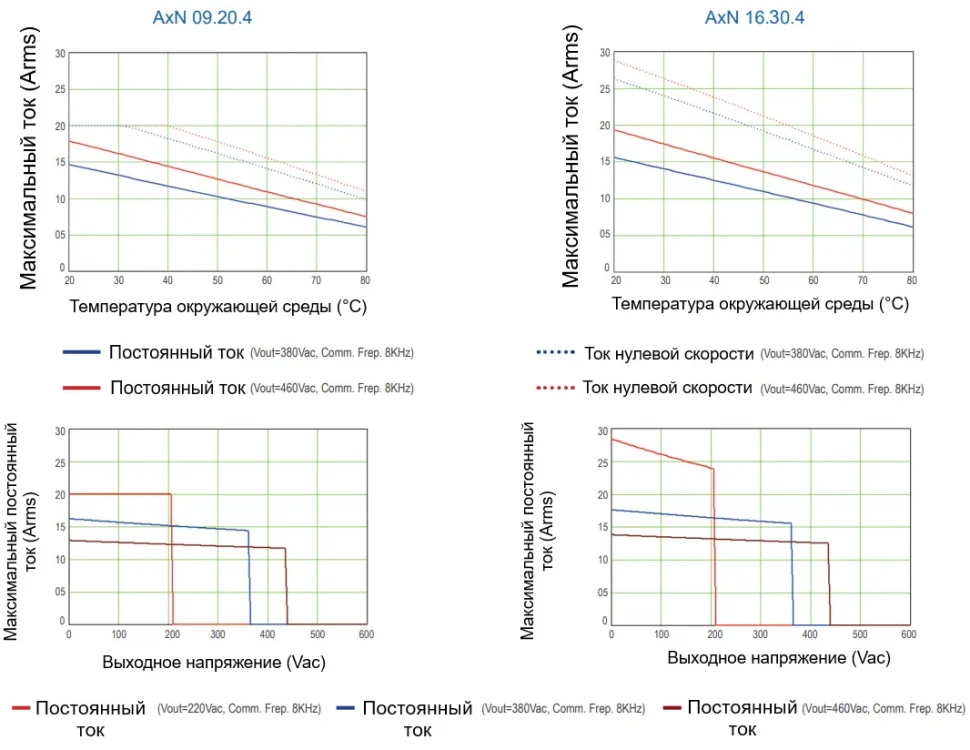

Технические данные AxN
| AxN Size 1 | ||
|---|---|---|
| Модель | 09.20.4 | 16.30.4 |
| Номинальный выходной ток | 9 A | 16 A |
| Пиковый выходной ток | 20 A | 30 A |
| Основное питание | 0 ~ 800 Vdc | |
| Вспомогательное питание | 2 A | |
| Тормозной модуль | Встроенный | |
| Внутренний тормозной резистор | 25 Ом / 50 W | 18 Ом / 30 W |
| Внешний тормозной резистор | 25 Ом | 18 Ом |
| Поддержка полевой шиныt | CANOpen, EtherCAT, Modbus | |
| Поддержка датчиков положения | SinCos Encoder, EnDat Encoder, Digital Incremental with Hall, Resolver and Hiperface Encoder | |
| Функциональная безопасность | STO: Безопасный останов крутящего момента Соответствует SIL3 IEC EN 61800-5-2 2016 |
|
| Программное обеспечение для настройки | Physis Tools Suite | |

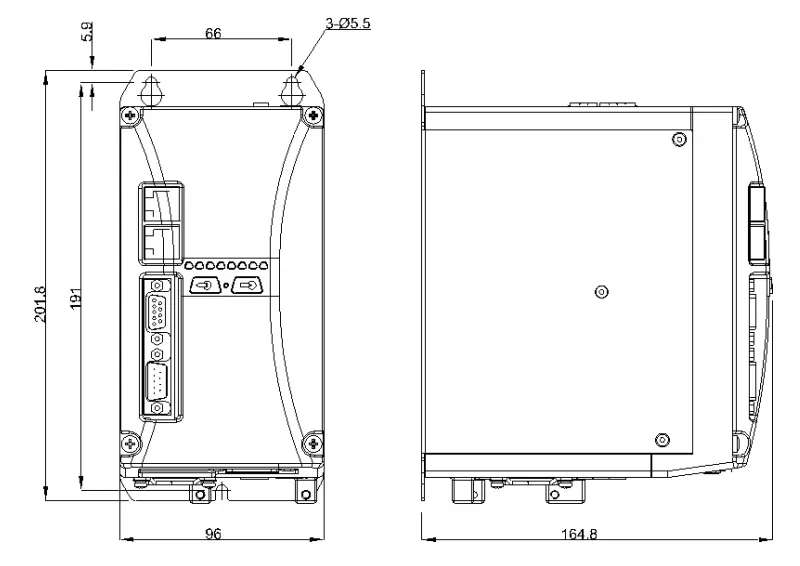

Размеры
| Параметр | 09.20.4 | 16.30.4 |
|---|---|---|
| Вес | 2.5 кг | |
| H | 201.8 | |
| W | 96 | |
| D | 164.8 | |
| A | 68 | |
| B | 191 | |
| C | 5.5 | |
| E | 5.5 | |
| F | ≥30 | |
| G | ≥10 | |
| I | ≥100 | |
Опции обратной связи по положению двигателя
| Главный энкодер (500 кГц) | 5-канальный синусно-косинусный энкодер, 2 абсолютных аналоговых дорожки, 2 инкрементальных аналоговых дорожки и нулевая дорожка |
|---|---|
| Инкрементальный энкодер, 1 Vpp или дифференциальный линейный драйвер | |
| Бездатчиковый алгоритм (без обратной связи) | |
| Серийный энкодер EnDat, поддержка протоколов EnDat 1.0 - 2.2 (энкодер по умолчанию в системе) | |
| Резольвер | |
| Энкодер Hiperface | |
| Вспомогательный энкодер | Цифровой инкрементальный энкодер без коммутационных дорожек (500 кГц) |
| Серийный энкодер EnDat |
Программируемые входные сигналы
| 2 дифференциальных / 4 однополярных аналоговых входа | ±10 В (1 мВ) / Rin = 10 кОм |
|---|---|
| 8 цифровых входов | 20 - 30 В / 3 на землю Rin = 6.6 кОм 20 - 30 В / Rin = 6.6 кОм на землю |
| 2 изолированных аналоговых входа (опция) | ±10 В (1 мВ) |
| 8 изолированных цифровых входов (опция) | 5 мА, максимальное напряжение 24 В постоянного тока |
Программируемые выходные сигналы
| 2 аналоговых выхода | 0-10 В (1мВ) FS (30 мА) |
|---|---|
| 4 цифровых выхода | PNP с открытым коллектором 24 В (100 мА) |
| 1 релейный выход контроля | 2 А / 30 В постоянного тока, 0.25 А / 250 В переменного тока, нормально-разомкнутые/нормально-замкнутые контакты |
| 2 изолированных аналоговых выхода (опция) | ±10 В (1 мВ) FS (30 мА) |
| 2 изолированных цифровых выхода (опция) | Включение/выключение, 9-28 В / 2 А |
Аппаратная конфигурация
| Скорость процессора | 80MIPS µC + FPGA / 120MIPS µC + FPGA расширенная версия (опционально) |
|---|---|
| Частота задач | Ток / мониторинг привода: 1 МГц |
| Контур положения / скорости: 8 кГц | |
| Быстрая задача ПЛК: 8 кГц | |
| Медленная задача ПЛК: 15.625 Гц - 1 кГц (настраивается пользователем) | |
| Доступен режим контура положения | Разрядность регистра целевой позиции: 32 или 64 бита |
| Полное цифровое управление id/lq: обновление до 16 кГц |
