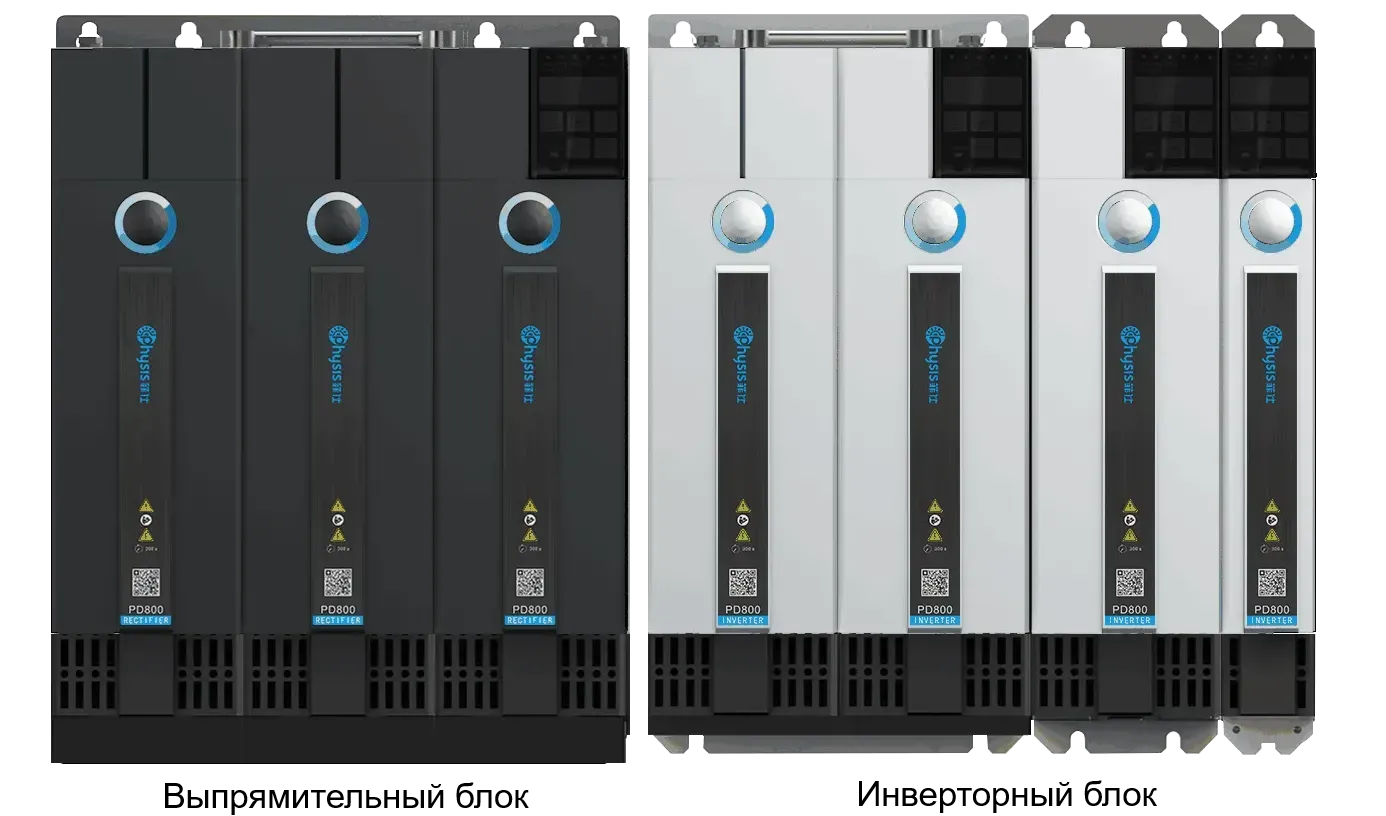

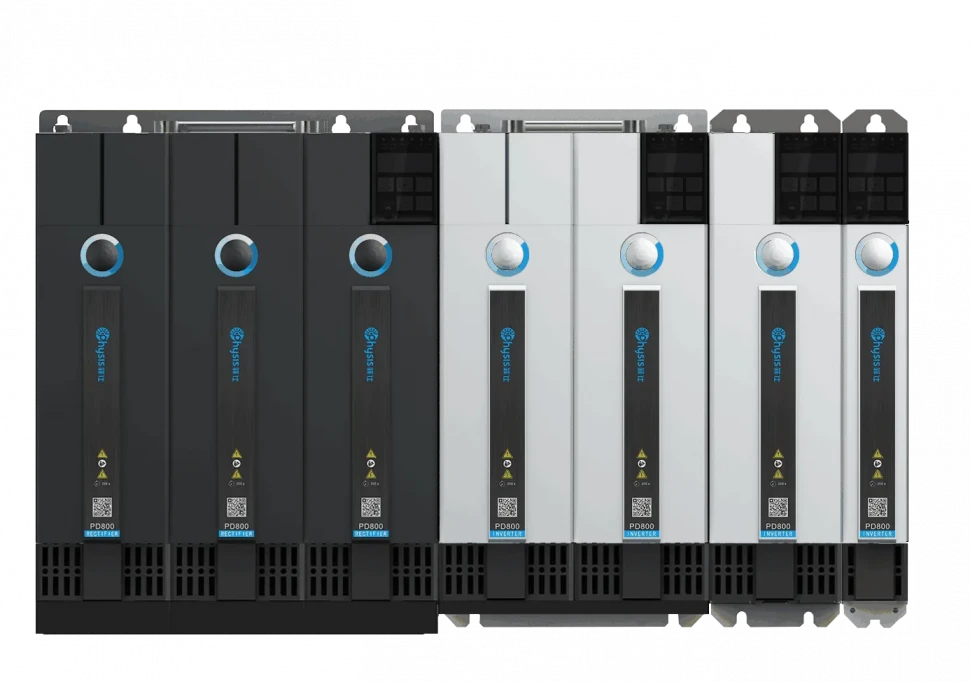

AxN-PD Size 2 - Многоосевые сервоприводы серии AxN-PD
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
Стандартные модели
| Характеристика | Модель | |||||
|---|---|---|---|---|---|---|
| AxN-PD Size 2-11 | AxN-PD Size 2-15 | AxN-PD Size 2-18.5 | AxN-PD Size 2-22 | AxN-PD Size 2-30 | AxN-PD Size 2-37 | |
| Номинальная мощность (кВт) | 110 | 110 | 110 | 110 | 110 | 110 |
| Масса (кг) | 9 | 9 | 9 | 9 | 9 | 9 |

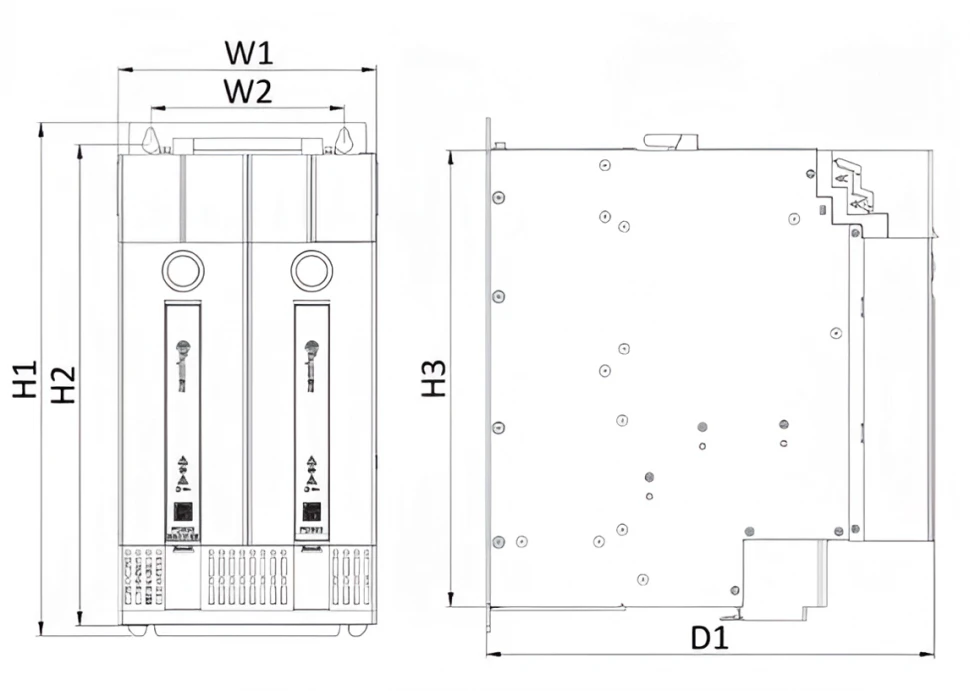

| H1 (мм) | 400.0 | 400.0 | 400.0 | 400.0 | 400.0 | 400.0 |
| H3 (мм) | 355.0 | 355.0 | 355.0 | 355.0 | 355.0 | 355.0 |
| W1 (мм) | 100.0 | 100.0 | 100.0 | 100.0 | 100.0 | 100.0 |
| D1 (мм) | 350.0 | 350.0 | 350.0 | 350.0 | 350.0 | 350.0 |
| H2 (мм) | 384.0 | 384.0 | 384.0 | 384.0 | 384.0 | 384.0 |
| W2 (мм) | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| W3 (мм) | - | - | - | - | - | - |
AxN-PD Size 2-11
| Номинальная мощность (кВт) | 110 |
| Масса (кг) | 9 |
| H1 (мм) | 400.0 |
| H3 (мм) | 355.0 |
| W1 (мм) | 100.0 |
| D1 (мм) | 350.0 |
| H2 (мм) | 384.0 |
| W2 (мм) | 50.0 |
| W3 (мм) | - |
AxN-PD Size 2-15
| Номинальная мощность (кВт) | 110 |
| Масса (кг) | 9 |
| H1 (мм) | 400.0 |
| H3 (мм) | 355.0 |
| W1 (мм) | 100.0 |
| D1 (мм) | 350.0 |
| H2 (мм) | 384.0 |
| W2 (мм) | 50.0 |
| W3 (мм) | - |
AxN-PD Size 2-18.5
| Номинальная мощность (кВт) | 110 |
| Масса (кг) | 9 |
| H1 (мм) | 400.0 |
| H3 (мм) | 355.0 |
| W1 (мм) | 100.0 |
| D1 (мм) | 350.0 |
| H2 (мм) | 384.0 |
| W2 (мм) | 50.0 |
| W3 (мм) | - |
AxN-PD Size 2-22
| Номинальная мощность (кВт) | 110 |
| Масса (кг) | 9 |
| H1 (мм) | 400.0 |
| H3 (мм) | 355.0 |
| W1 (мм) | 100.0 |
| D1 (мм) | 350.0 |
| H2 (мм) | 384.0 |
| W2 (мм) | 50.0 |
| W3 (мм) | - |
AxN-PD Size 2-30
| Номинальная мощность (кВт) | 110 |
| Масса (кг) | 9 |
| H1 (мм) | 400.0 |
| H3 (мм) | 355.0 |
| W1 (мм) | 100.0 |
| D1 (мм) | 350.0 |
| H2 (мм) | 384.0 |
| W2 (мм) | 50.0 |
| W3 (мм) | - |
AxN-PD Size 2-37
| Номинальная мощность (кВт) | 110 |
| Масса (кг) | 9 |
| H1 (мм) | 400.0 |
| H3 (мм) | 355.0 |
| W1 (мм) | 100.0 |
| D1 (мм) | 350.0 |
| H2 (мм) | 384.0 |
| W2 (мм) | 50.0 |
| W3 (мм) | - |
Общее описание

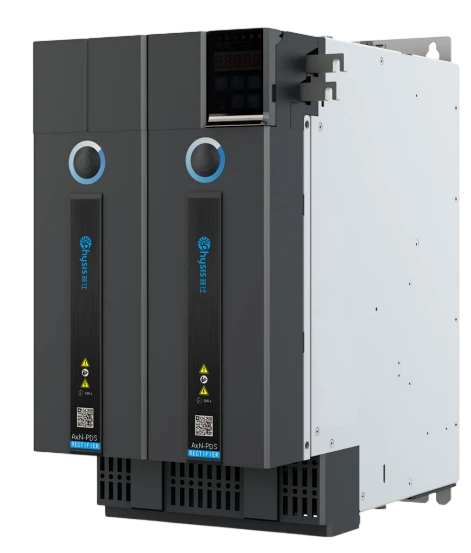

Модель AxN-PD Size 2 представляет собой мощный многоосевой сервопривод с отдельными выпрямительным и инверторным блоками. Ключевые технические параметры включают номинальную мощность инвертора до 37 кВт, высокопроизводительный блок выпрямителя 110 кВт с поддержкой параллельного подключения и широкий диапазон питающих напряжений (380~440 В перем. тока для выпрямителя и 0~800 В пост. тока для инвертора).
Конструктивные особенности привода обеспечивают его высокую надежность и гибкость в сложных системах: поддержка ключевых промышленных интерфейсов (EtherCAT, CANopen, EtherPMC), обширный выбор датчиков положения (Endat, Biss, Hiperface и др.), возможность настенного и фланцевого монтажа. Наличие функции безопасного останова (STO), соответствующей стандарту EN61800-5-2:2016, а также программируемые аналоговые и цифровые входы/выходы позволяют адаптировать привод для широкого спектра высокоточных и мощных задач.
Функции и особенности
Блок выпрямителя
380~440 В перем. тока, номинальная мощность 45 кВт~160 кВт, поддержка параллельного подключения выпрямительных модулей
Блок инвертора
0~800 В пост. тока, номинальная мощность 1.5 кВт~75 кВт
Интерфейс шины
EtherCAT, CANopen, EtherPMC
Главный энкодер
Endat, Biss, Hiperface, SinCos, Resolver, Hall, Nikon, Tamagawa
Вспомогательный энкодер
Инкрементальный энкодер, Biss, Эмуляция выхода энкодера AB (управление с полной обратной связью)
Способ охлаждения
Воздушное охлаждение
Способ установки
Настенный монтаж, фланцевый монтаж
Соответствие стандартам
| Регион | Название сертификации | Название директивы | Соответствующий стандарт |
|---|---|---|---|
| Европа | СЕ сертификация | 2014/30/EU Директива ЭМС (электромагнитная совместимость) | EN 61800-3:2004+A1:2012 |
Имеет функцию STO (безопасное отключение крутящего момента), соответствует стандарту EN61800-5-2:2016
Области применения
- Станки с ЧПУ
- Многониточные станки для резки
- Сервопрессы
- Лазерные станки для резки
- Резка магнитной стали
- Серво-координатные пробивные прессы
- Резка монокристаллического кремния
- Гибкие производственные ячейки
- Резка сапфира
- Многоосевые обрабатывающие центры
- Литьевые машины
Опции обратной связи по положению двигателя
| Главный энкодер (500кГц) | 5-канальный синусно-косинусный энкодер 2 канала абсолютных значений, 2 инкрементальных канала и канал нулевой метки |
|---|---|
| Инкрементальный энкодер 1Vpp или дифференциальный линейный драйвер | |
| Безсенсорный алгоритм (без обратной связи) | |
| Последовательный энкодер EnDat, поддерживающий протоколы EnDat 1.0-2.2 (энкодер по умолчанию) | |
| Резольвер | |
| Энкодер Hiperface | |
| Энкодеры Biss, Nikon, Tamagawa | |
| Вспомогательный энкодер | Цифровой инкрементальный энкодер без коммутационных дорожек (500кГц) |
| Энкодеры Biss, AB simulation (управление с полной обратной связью) |
Программируемые входные сигналы
| 5 низкоскоростных (1кГц) изолированных цифровых входов | 3.3кОм на землю, 12-30В, поддержка NPN и PNP, максимальная входная частота: 1кГц |
|---|---|
| 2 высокоскоростных (50кГц) изолированных цифровых входов | 0-50кГц, 20-30В, 3.3кОм на землю, поддержка PNP и NPN |
| 3 аналоговых входа | 0-10В, Zвх=10кОм, несимметричный вход |
| 1 дифференциальный аналоговый вход | ±11В, Zвх=10кОм |
Программируемые выходные сигналы
| 2 аналоговых выхода | Аналоговый сигнал 0-10В, максимальный выход 20мА, сопротивление нагрузки не менее 5кОм |
|---|---|
| 4 изолированных цифровых выхода | NPN и PNP с открытым коллектором 24В (100мА) |
Аппаратная конфигурация
| Процессор | Высокопроизводительный чип Soc | |
|---|---|---|
| Рабочая частота | Частота дискретизации тока | 1МГц |
| Частота контура положения/скорости | 8кГц | |
| Частота быстрого цикла ПЛК | 8кГц | |
| Частота медленного цикла ПЛК | 15.625Гц - 1кГц (настраивается) | |
| Доступен режим позиционирования | Разрядность регистра целевой позиции | 32 или 64 бита |
| Полностью цифровое управление Id/Iq | обновление до 16кГц | |
