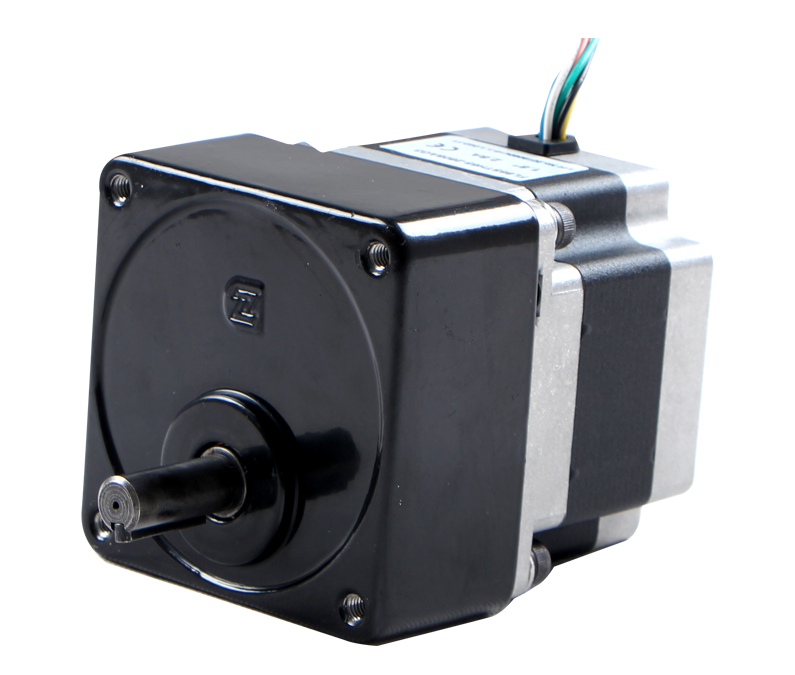

86СТХ-90JB - Шаговый двигатель с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
руб.

Общая спецификация

Соотношение 3 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120
Масса 1.3 кг 1.5 кг
Количество зубчатых передач 2 3 4
Номинальный крутящий момент 30 Н.м
Максимальный крутящий момент 45 Н.м
Эффективность 81% 73% 66%
Обратная реакция 4 градуса 3.5 градуса 2.5 градуса

Технические характеристики мотор-редуктора

Соотношение 3 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120
FL86STH65-90JB Крутящий момент (Нм) (при 400 об/мин) 3.6 6 7.2 9.1 10.9 12.1 15.1 18.2 19.7 21.9 27.3 - - - - - - - - -
скорость (об/мин) 133 80 67 53 44 40 32 27 22 20 16 - - - - - - - - -
FL86STH80-90JB Крутящий момент (Нм) (при 400 об/мин) 4.8 8.1 9.7 12.1 14.6 16.2 20.2 24.3 26.2 29.2 - - - - - - - - - -
скорость (об/мин) 133 80 67 53 44 40 32 27 22 20 - - - - - - - - - -
FL86STH118-90JB Крутящий момент (Нм) (при 400 об/мин) 9.7 16.2 19.4 24.3 29.1 - - - - - - - - - - - - - - -
скорость (об/мин) 133 80 67 53 44 - - - - - - - - - - - - - - -
FL86STH156-90JB Крутящий момент (Нм) (при 400 об/мин) 12.1 20.2 24.3 30.3 - - - - - - - - - - - - - - - -
скорость (об/мин) 133 80 67 53 - - - - - - - - - - - - - - - -
