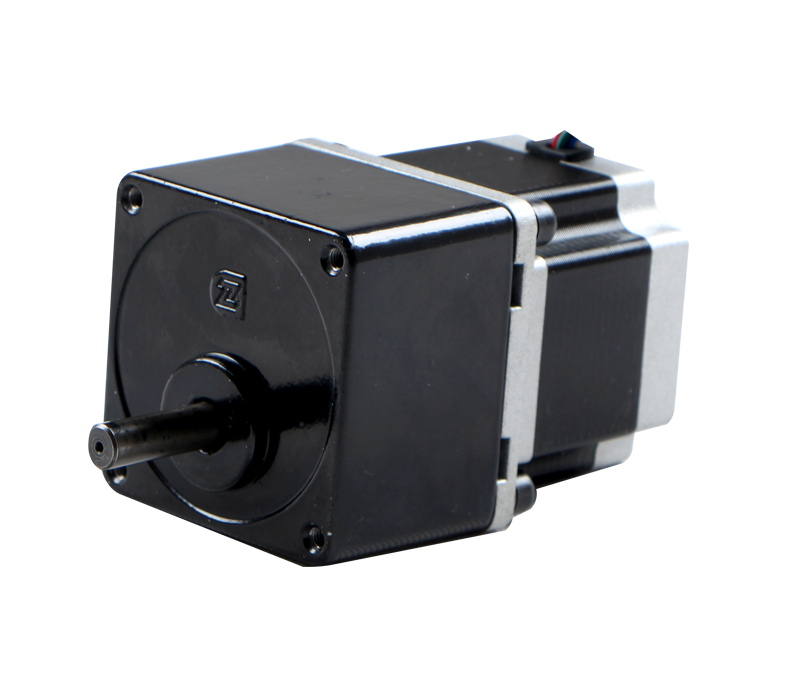

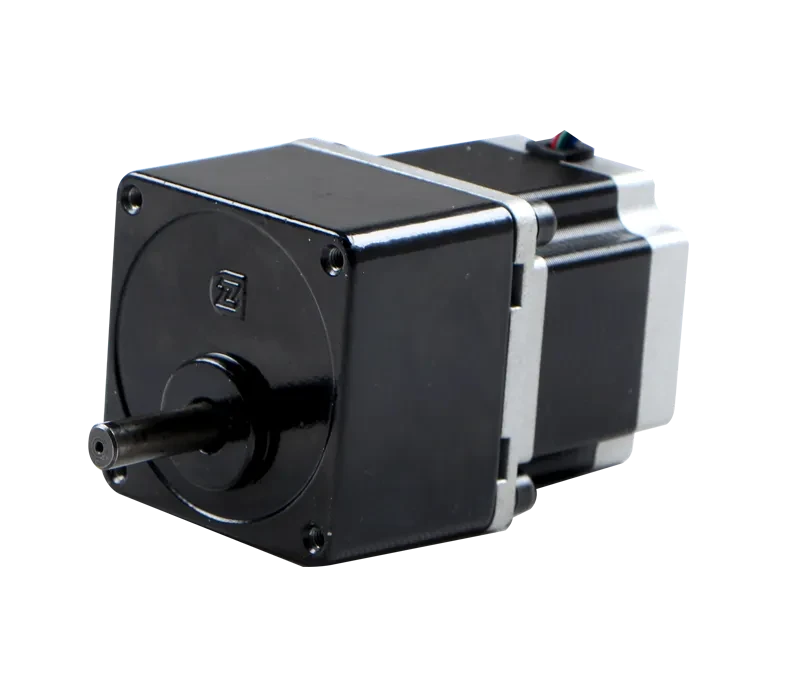

57СТХ-60JB - Шаговые двигатели с редуктором

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Fulling Motor

Общая спецификация

Соотношение 3 7.5 12.5 15 25 30 50 75 90 100 120 150
Вес 0.24 кг 0.3 кг
Количество зубчатых передач 2 3 4
Номинальный крутящий момент 10 Н.м
Максимальный крутящий момент 15 Н.м
Эффективность 81% 73% 66%
Обратная реакция 4 градуса 3.5 градуса 2.5 градуса

Технические характеристики мотор-редуктора

Соотношение 3 7.5 12.5 15 25 30 50 75 90 100 120 150
FL57STH41-60JB Крутящий момент (Нм) (при 300 об/мин) 1.02 2.55 4.25 5.1 7.66 9.19 - - - - - -
скорость (об/мин) 100 40 24 20 12 10 - - - - - -
FL57STH51-60JB Крутящий момент (Нм) (при 300 об/мин) 1.78 4.25 7.08 8.5 - - - - - - - -
скорость (об/мин) 100 40 24 20 - - - - - - - -
FL57STH56-60JB Крутящий момент (Нм) (при 300 об/мин) 1.84 4.61 7.69 9.23 - - - - - - - -
скорость (об/мин) 100 40 24 20 - - - - - - - -
FL57STH76-60JB Крутящий момент (Нм) (при 300 об/мин) 2.91 7.29 - - - - - - - - - -
скорость (об/мин) 100 40 - - - - - - - - - -

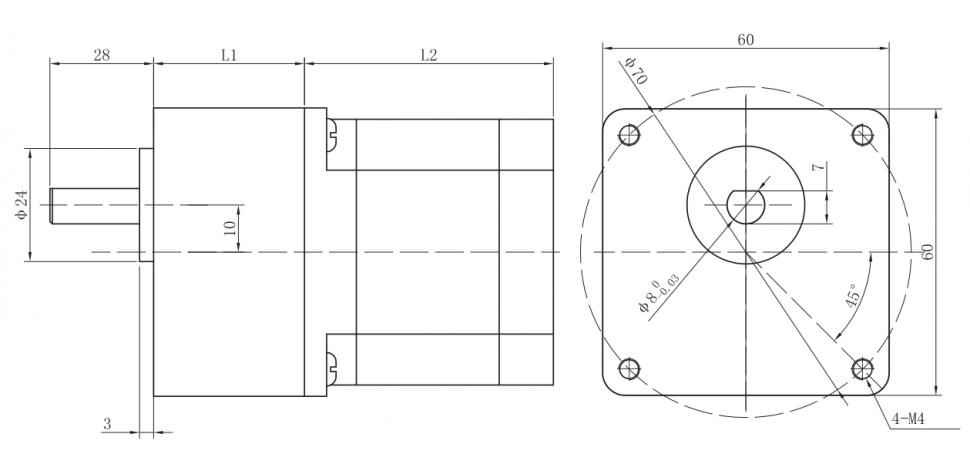

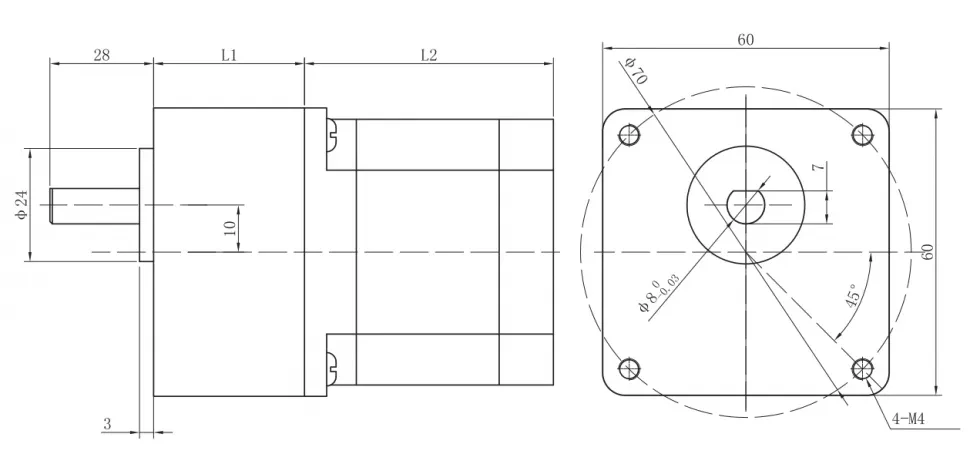

СООТНОШЕНИЕ L2(мм) L1(мм)
FL57STH41-60JB FL57STH51-60JB FL57STH56-60JB FL57STH76-60JB
3 - 15 40 50 55 75 32
25 - 150 40 50 55 75 40
