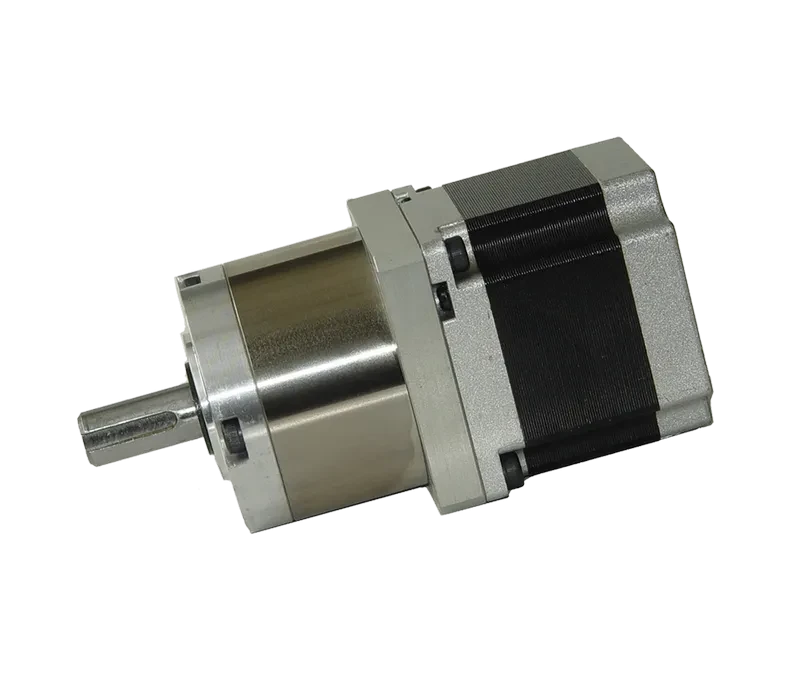

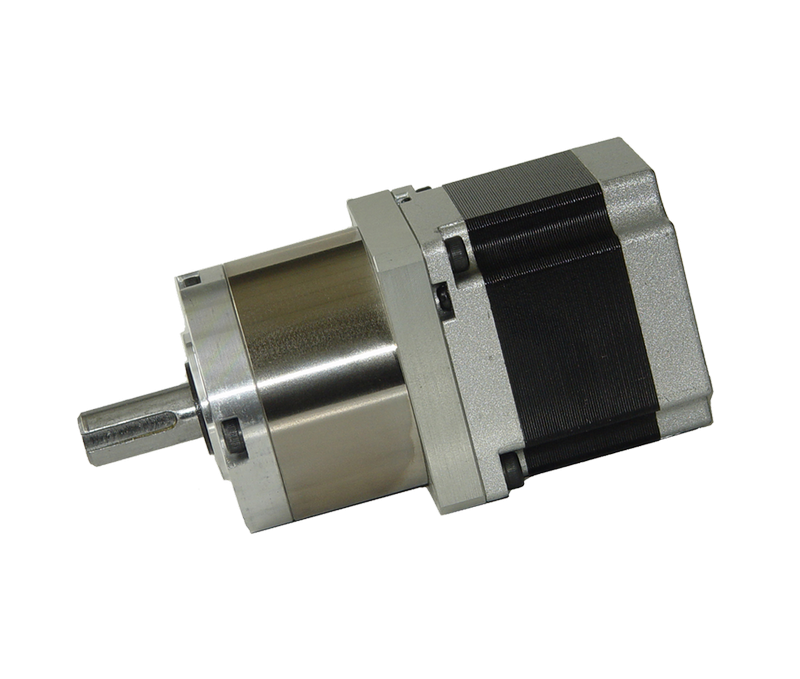

56JMES300K-57STH - Шаговый двигатель с редуктором
Планетарный шаговый двигатель
Материал зубчатого колеса: металл
| FL57STH/56JMS300K | Планетарный редуктор 56 мм, допустимый диапазон нагрузки: 9 Нм ~ 30 Нм |
|---|
Планетарный редуктор
| Материал кольца | металл |
|---|---|
| Подшипник на выходе | Шарикоподшипники |
| Макс. радиальная нагрузка (12 мм от фланца) | 300 Н |
| Макс. осевая нагрузка на валу | 200 Н |
| Радиальный люфт вала (около фланца) | ≤0.08 мм |
| Осевой люфт вала | ≤0.4 мм |
Технические характеристики планетарного редуктора
| Коэффициент уменьшения | 3.6 | 4.25 | 13 | 15 | 18 | 23 | 47 | 55 | 65 | 77 | 96 | 121 | 154 | 187 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Точный коэффициент уменьшения | 15/8 | 17/4 | 324/25 | 153/10 | 289/16 | 63/3 | 5932/125 | 1337/25 | 2601/40 | 4913/64 | 289/3 | 1088/8 | 30277/197 | 23328/125 |
| Количество зубчатых передач | 1 | 2 | 3 | 4 | ||||||||||

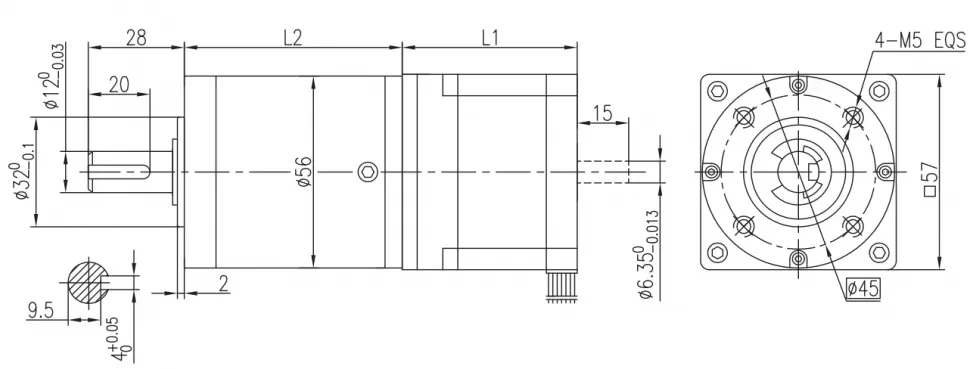

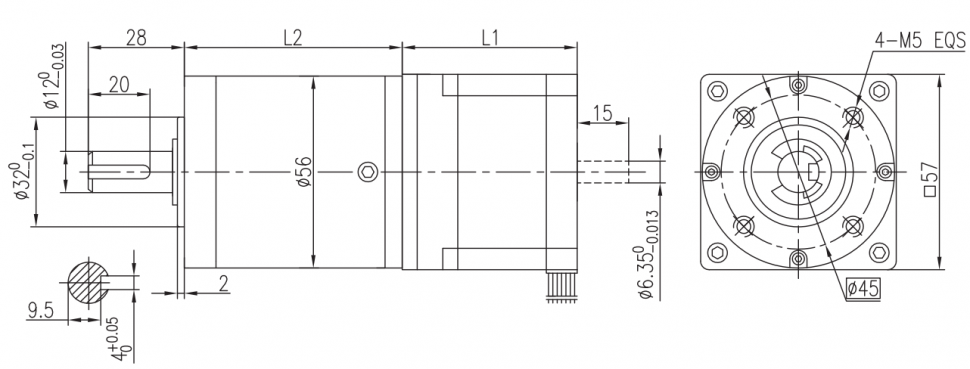

| Длина (L2) мм | 37.8 | 49.4 | 60.8 | 71.9 | ||||||||||
| Макс. номинальный крутящий момент, кг.см | 90 | 150 | 300 | 300 | ||||||||||
| Кратковременно допустимый крутящий момент, кг.см | 270 | 450 | 900 | 900 | ||||||||||
| КПД % | 0.9 | 0.81 | 0.73 | 0.66 | ||||||||||
| Люфт на холостом ходу | 0.5° | 0.5° | 1.0° | 1.5° | ||||||||||
| Вес, г | 455 | 610 | 765 | 920 | ||||||||||
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL57STH51-2804A | FL57STH56-2804A | |
| Номинальное напряжение (VDC) | 2.3 | 2.5 |
| Ток (А) | 2.8 | 2.8 |
| Сопротивление (Ом) | 0.83 | 0.9 |
| Индуктивность (мГн) | 2.2 | 2.5 |
| Удерживающий крутящий момент (кг.см) | 10.1 | 12.6 |
| Количество выводных контактов | 4 | 4 |
| Инерция ротора (г.м²) | 275 | 300 |
| Масса (кг) | 0.65 | 0.7 |
| Длина двигателя L1(мм) | 51 | 56 |
| Макс. передаточное отношение | ≤1:77 | ≤1:77 |
FL57STH51-2804A
| Номинальное напряжение (VDC) | 2.3 |
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.83 |
| Индуктивность (мГн) | 2.2 |
| Удерживающий крутящий момент (кг.см) | 10.1 |
| Количество выводных контактов | 4 |
| Инерция ротора (г.м²) | 275 |
| Масса (кг) | 0.65 |
| Длина двигателя L1(мм) | 51 |
| Макс. передаточное отношение | ≤1:77 |
FL57STH56-2804A
| Номинальное напряжение (VDC) | 2.5 |
| Ток (А) | 2.8 |
| Сопротивление (Ом) | 0.9 |
| Индуктивность (мГн) | 2.5 |
| Удерживающий крутящий момент (кг.см) | 12.6 |
| Количество выводных контактов | 4 |
| Инерция ротора (г.м²) | 300 |
| Масса (кг) | 0.7 |
| Длина двигателя L1(мм) | 56 |
| Макс. передаточное отношение | ≤1:77 |
