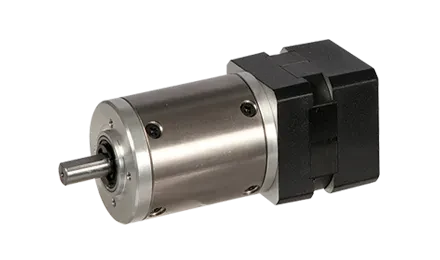

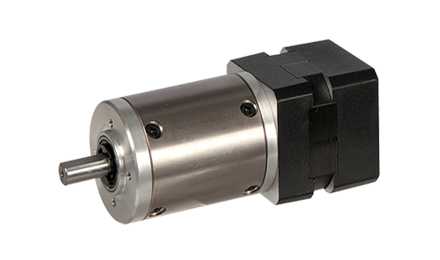

42JMGS100K-42STH - Шаговый двигатель с редуктором
Планетарный шаговый двигатель
Материал зубчатого колеса: металл
| FL42STH/42JMGS100K | Φ42, расстояние до 3 Нм ~ 10 Нм. Планетарный редуктор 42 мм, допустимый диапазон нагрузки: 3 Н·м ~ 10 Н·м |
|---|
Планетарный редуктор
| Материал кольца | металл |
|---|---|
| Подшипник на выходе | Шарикоподшипники |
| Макс. Радиальная нагрузка (10 мм от фланца) | 100 Н |
| Макс. осевая нагрузка на валу | 50 Н |
| Радиальный люфт вала (около фланца) | ≤0.07 мм |
| Осевой люфт вала | ≤0.3 мм |
Технические характеристики планетарного редуктора
| Коэффициент уменьшения | 3.82 | 4.88 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 213 | 271 | 346 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Точный коэффициент уменьшения | 42/11 | 39/8 | 1764/121 | 819/44 | 1521/64 | 74088/1331 | 17199/242 | 31941/352 | 59319/512 | 411889/1938 | 361179/1331 | 670761/1936 |
| Количество зубчатых передач | 1 | 2 | 3 | 4 | ||||||||

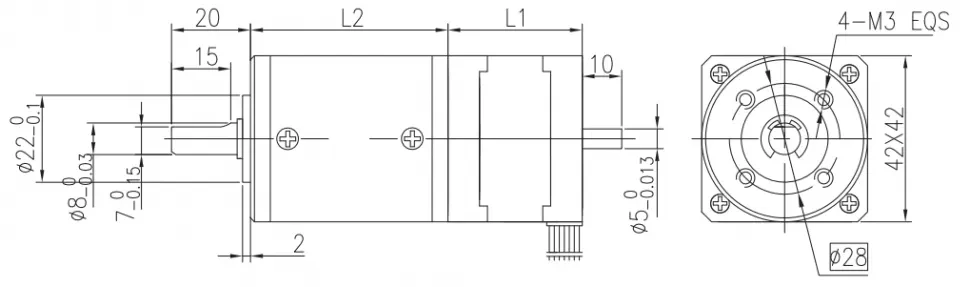

| Длина (L2) мм | 36.9 | 47.4 | 57.7 | 68 | ||||||||
| Макс. номинальный крутящий момент, кг.см | 90 | 150 | 300 | 300 | ||||||||
| Кратковременно допустимый крутящий момент, кг.см | 90 | 150 | 300 | 300 | ||||||||
| КПД % | 0.9 | 0.81 | 0.73 | 0.66 | ||||||||
| Люфт на холостом ходу | 0.5° | 1.0° | 1.5° | 1.5° | ||||||||
| Вес, г | 229 | 300 | 371 | 442 | ||||||||
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL42STH33-1334A | FL42STH38-1684A | |
| Номинальное напряжение (VDC) | 2.8 | 2.8 |
| Ток (А) | 1.33 | 1.68 |
| Сопротивление (Ом) | 2.1 | 1.65 |
| Индуктивность (мГн) | 2.5 | 3.2 |
| Удерживающий крутящий момент (кг.см) | 2.2 | 3.6 |
| Количество выводных контактов | 4 | 4 |
| Инерция ротора (г.м²) | 35 | 54 |
| Масса (кг) | 0.22 | 0.28 |
| Длина двигателя L1(мм) | 34 | 40 |
| Макс. передаточное отношение | ≤1:118 | ≤1:91 |
FL42STH33-1334A
| Номинальное напряжение (VDC) | 2.8 |
| Ток (А) | 1.33 |
| Сопротивление (Ом) | 2.1 |
| Индуктивность (мГн) | 2.5 |
| Удерживающий крутящий момент (кг.см) | 2.2 |
| Количество выводных контактов | 4 |
| Инерция ротора (г.м²) | 35 |
| Масса (кг) | 0.22 |
| Длина двигателя L1(мм) | 34 |
| Макс. передаточное отношение | ≤1:118 |
FL42STH38-1684A
| Номинальное напряжение (VDC) | 2.8 |
| Ток (А) | 1.68 |
| Сопротивление (Ом) | 1.65 |
| Индуктивность (мГн) | 3.2 |
| Удерживающий крутящий момент (кг.см) | 3.6 |
| Количество выводных контактов | 4 |
| Инерция ротора (г.м²) | 54 |
| Масса (кг) | 0.28 |
| Длина двигателя L1(мм) | 40 |
| Макс. передаточное отношение | ≤1:91 |
