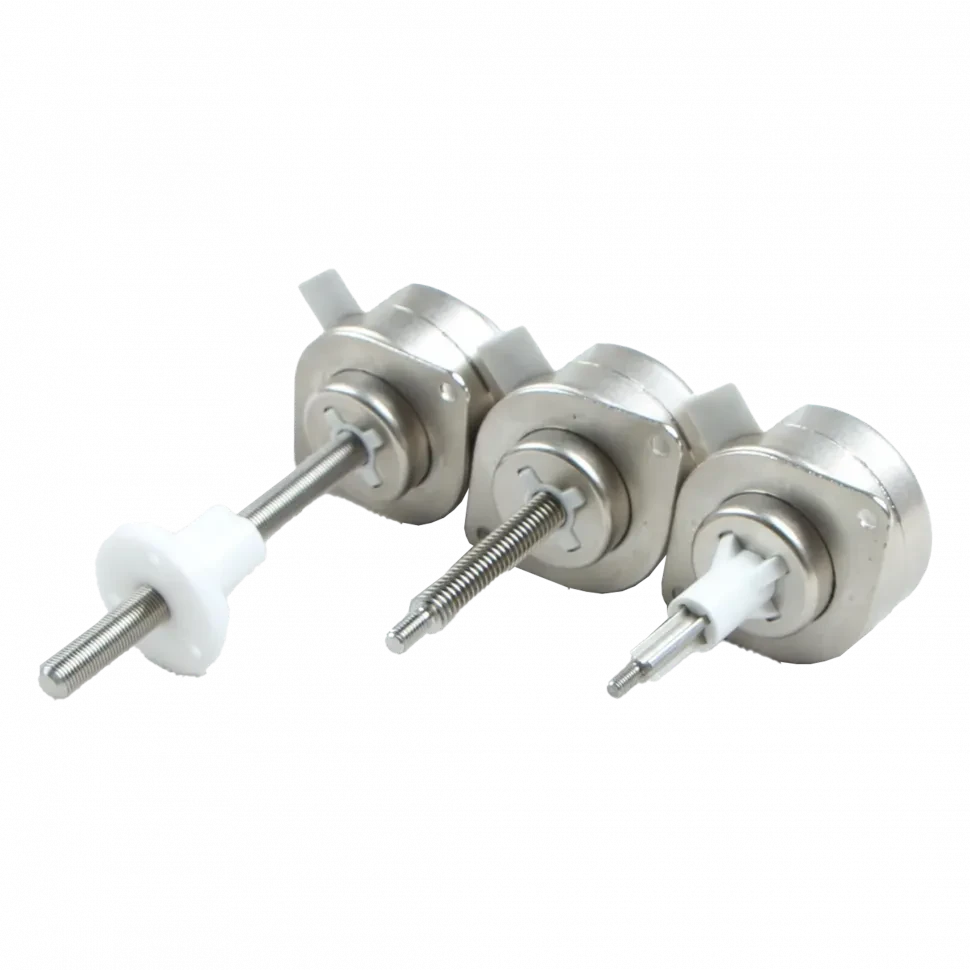

φ36 PM - Шаговые двигатели с постоянными магнитами
| Намотка | Униполярный/Биполярный | ||||
|---|---|---|---|---|---|
| Тип | Захваченный, Незахваченный, Внешний | ||||
| Угол шага | 7.5 | 15 | |||
| Напряжение | В | 5 | 12 | 5 | 12 |
| Ток/фаза | мА | 560 | 230 | 560 | 230 |
| Сопротивление/Фаза | Ω | 9 | 52 | 9 | 52 |
| Индуктивность/Фаза | мГн | 11.5 | 72 | 8 | 56 |
| Доступно для перемещения за шаг | мм | 0.0127 | 0.0254 | ||
| 0.0254 | 0.0508 | ||||
| 0.0508 | 0.1016 | ||||
ПРИМЕЧАНИЕ: Двигатель может быть спроектирован по индивидуальному заказу.
Диаметр винта (опционально) 1) 6.35; 2) 4.77 (мм)
Свинец Дополнительный 1) 0.6096, 1.0, 1.2192, 1.27, 2.4384, 2.54, 4.0, 8.0...... (мм); 2) 0.635, 1.27, 2.54, 5.08, 10.16 ......（мм)
Доступный ход за шаг = (Угол шага/360)* Шаг (мм)

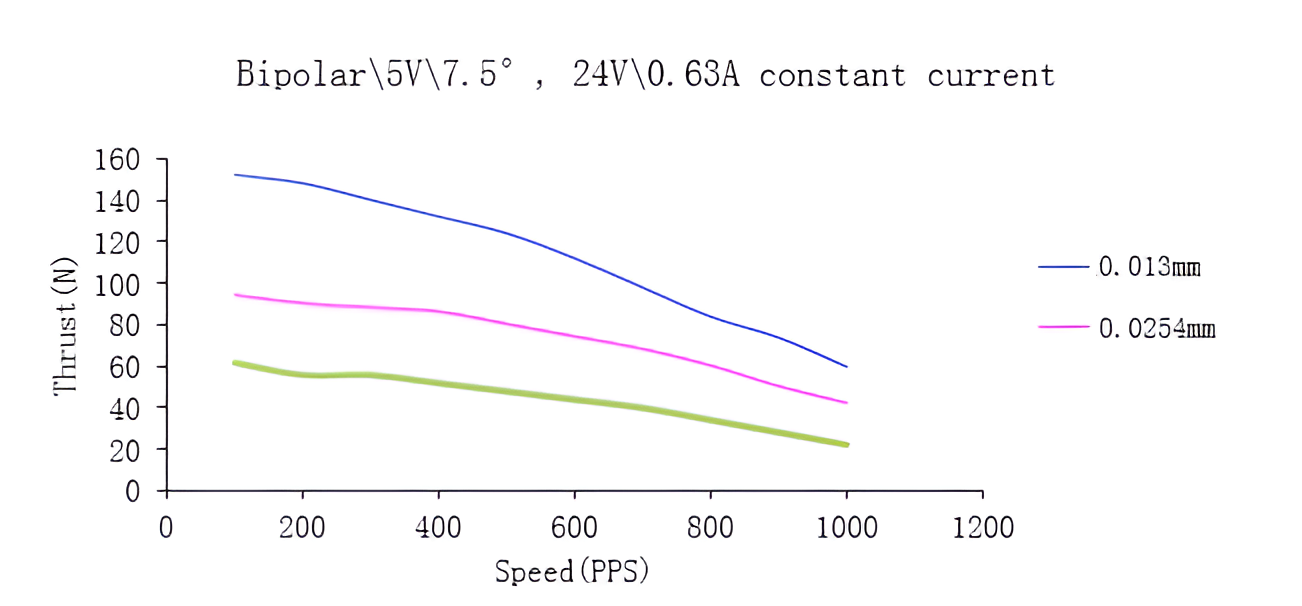

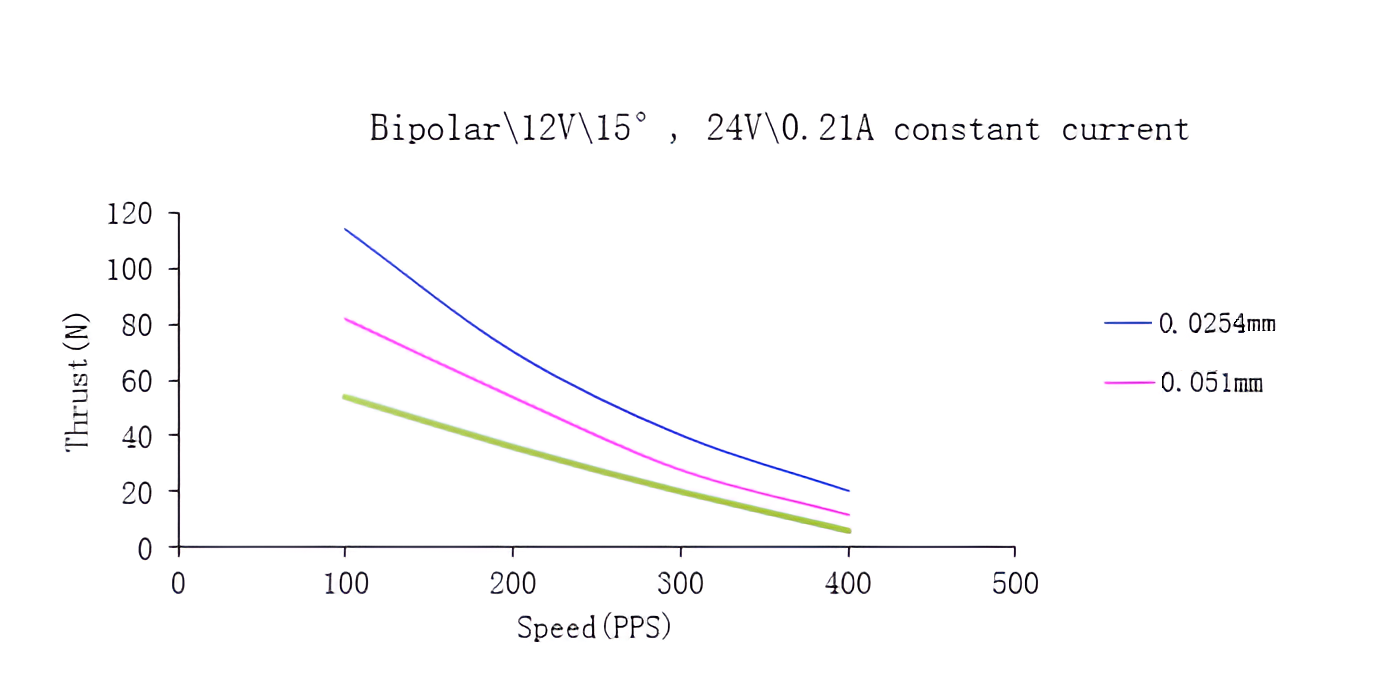

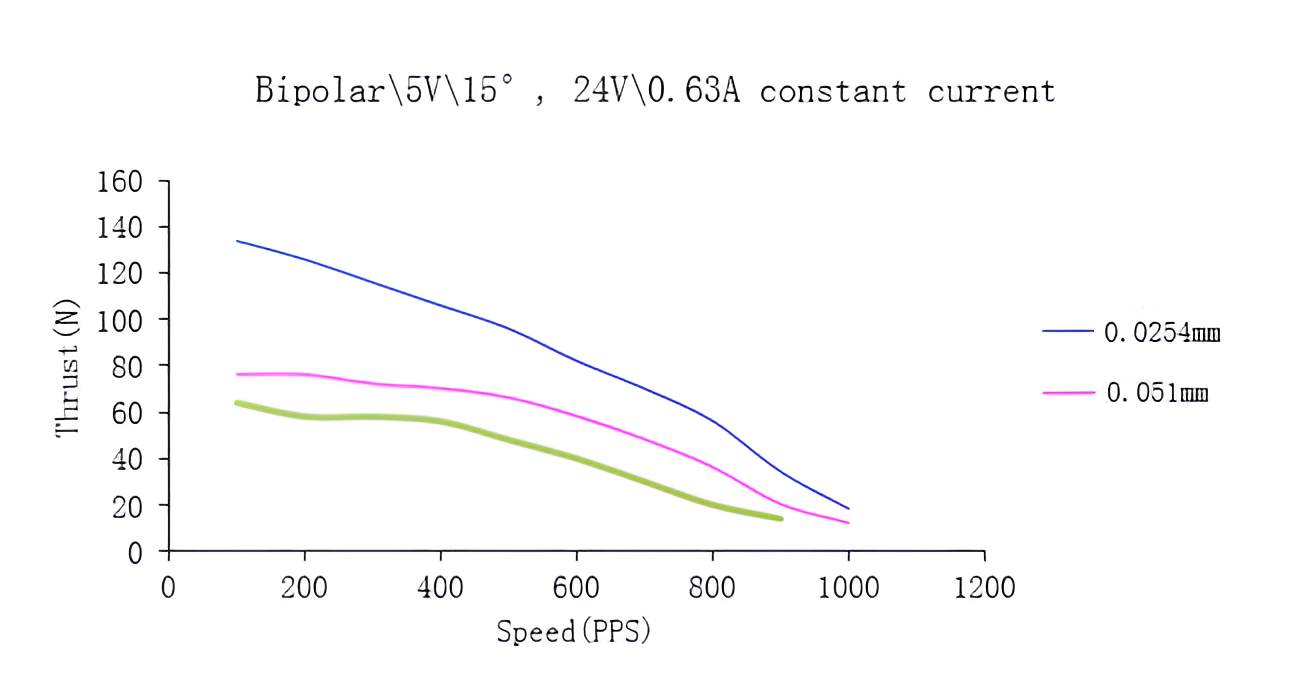

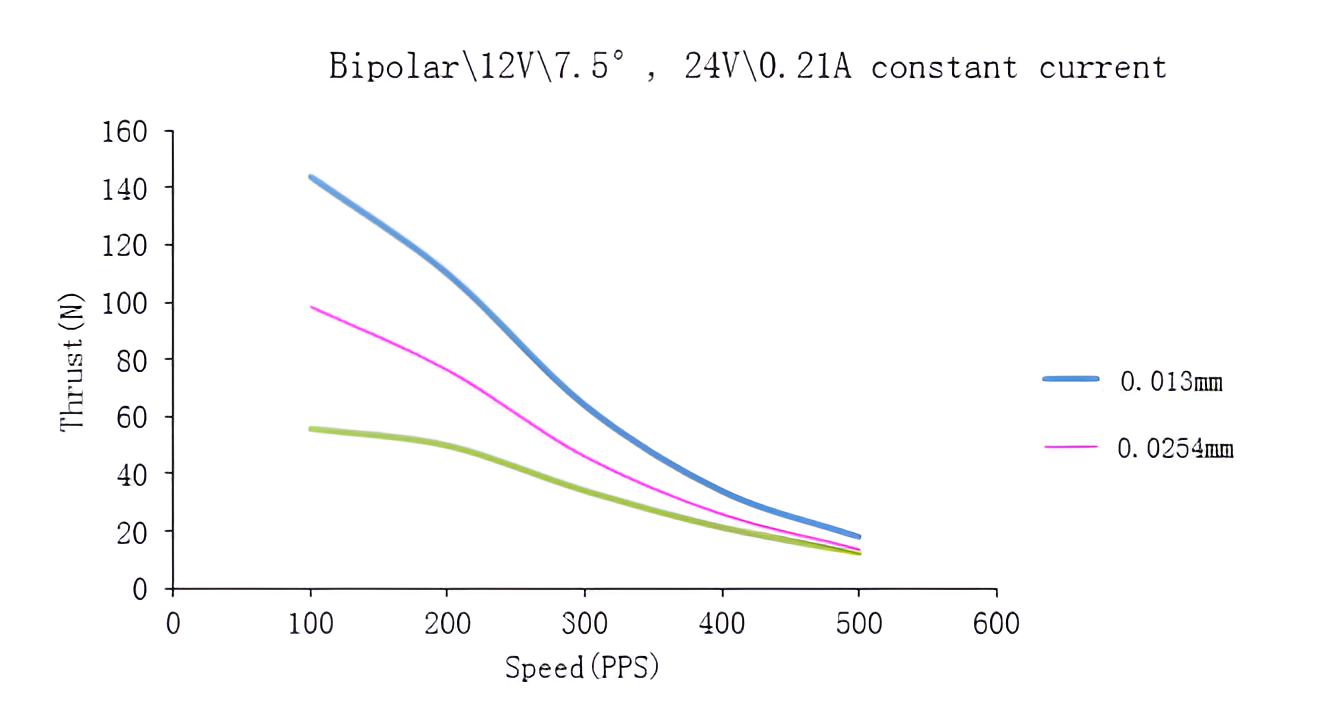

Кривая скорости шага и тяги
