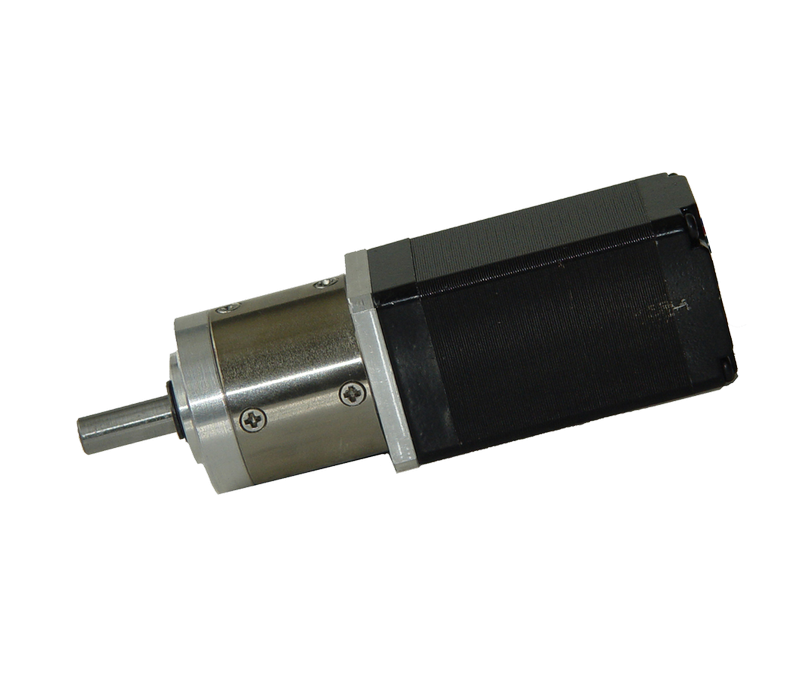

28JMS40K-28STH - Шаговый двигатель с редуктором
Планетарный шаговый двигатель
Материал зубчатого колеса: металл
| FL28STH/28JMS40K | Планетарный редуктор 28 мм, допустимый диапазон нагрузки: 1.2 – 4 Н·м |
|---|
Планетарный редуктор
| Материал кольца | металл |
|---|---|
| Подшипник на выходе | Шарикоподшипники |
| Макс. Радиальная нагрузка (10 мм от фланца) | 100 Н |
| Макс. осевая нагрузка на валу | 50 Н |
| Радиальный люфт вала (около фланца) | ≤0.07 мм |
| Осевой люфт вала | ≤0.3 мм |
Технические характеристики планетарного редуктора
| Коэффициент уменьшения | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 72 | 100 | 139 | 189 | 264 | 369 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Точный коэффициент уменьшения | 63/17 | 57/11 | 3969/289 | 3591/187 | 3249/121 | 250047/4913 | 226233/3179 | 204687/2057 | 185193/1331 | 538861/2857 | 1119000/4243 | 3661450/9929 |
| Количество зубчатых передач | 1 | 2 | 3 | 4 | ||||||||

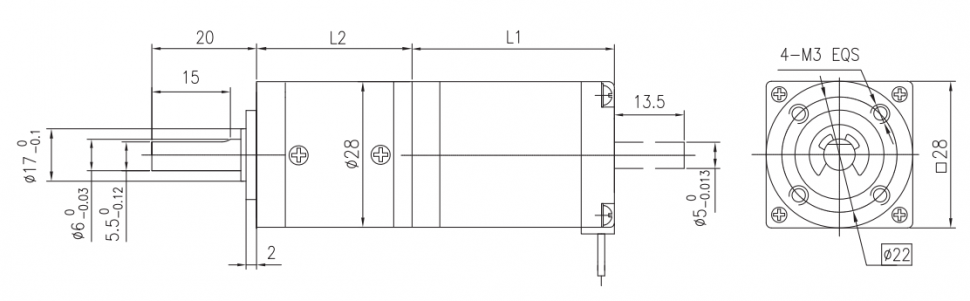

| Длина (L2) (мм) | 29 | 36.1 | 43 | 49.9 | ||||||||
| Макс. номинальный крутящий момент (кг.см) | 12 | 20 | 40 | 40 | ||||||||
| Допустимый кратковременный крутящий момент (кг.см) | 40 | 60 | 120 | 120 | ||||||||
| КПД (%) | 90% | 81% | 73% | 66% | ||||||||
| Люфт на холостом ходу (°) | 0.6° | 1.0° | 1.5° | 1.5° | ||||||||
| Вес (г) | 75 | 97 | 119 | 141 | ||||||||
Стандартные модели
| Характеристика | Модель | |
|---|---|---|
| FL28STH45-0956A | FL28STH51-0956A | |
| Номинальное напряжение (VDC) | 3.4 | 4.4 |
| Ток (А) | 0.95 | 0.95 |
| Сопротивление (Ом) | 3.4 | 4.6 |
| Индуктивность (мГн) | 1.2 | 1.8 |
| Удерживающий крутящий момент (кг.см) | 750 | 900 |
| Количество выводных контактов | 6 | 6 |
| Инерция ротора (г.м²) | 12x10⁻⁷ | 18x10⁻⁷ |
| Масса (кг) | 0.0445 | 0.055 |
| Длина двигателя L1(мм) | 44.5 | 50.5 |
| Макс. передаточное отношение | ≤1:189 | ≤1:189 |
FL28STH45-0956A
| Номинальное напряжение (VDC) | 3.4 |
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 3.4 |
| Индуктивность (мГн) | 1.2 |
| Удерживающий крутящий момент (кг.см) | 750 |
| Количество выводных контактов | 6 |
| Инерция ротора (г.м²) | 12x10⁻⁷ |
| Масса (кг) | 0.0445 |
| Длина двигателя L1(мм) | 44.5 |
| Макс. передаточное отношение | ≤1:189 |
FL28STH51-0956A
| Номинальное напряжение (VDC) | 4.4 |
| Ток (А) | 0.95 |
| Сопротивление (Ом) | 4.6 |
| Индуктивность (мГн) | 1.8 |
| Удерживающий крутящий момент (кг.см) | 900 |
| Количество выводных контактов | 6 |
| Инерция ротора (г.м²) | 18x10⁻⁷ |
| Масса (кг) | 0.055 |
| Длина двигателя L1(мм) | 50.5 |
| Макс. передаточное отношение | ≤1:189 |
