φ20 PM - Шаговые двигатели с постоянными магнитами
| Намотка | Униполярный/Биполярный | ||||
|---|---|---|---|---|---|

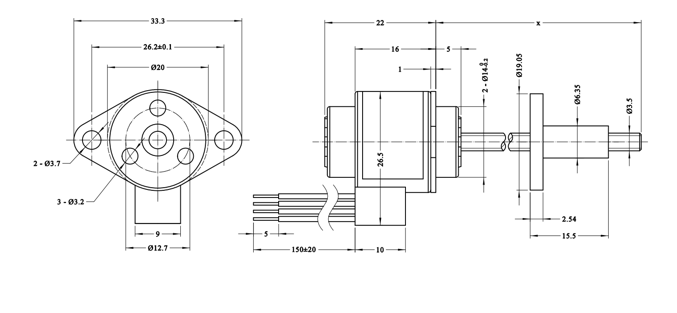

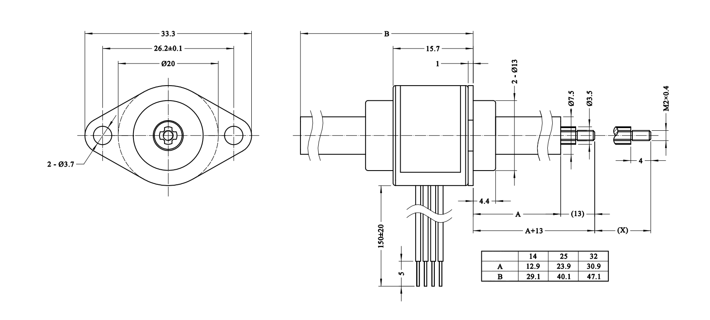

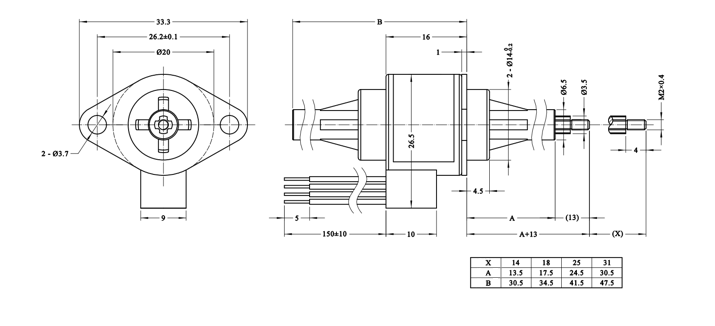

| Тип | Захваченный, Незахваченный, Внешний | ||||
| Угол шага | 7.5 | 15 | |||
| Напряжение | В | 5 | 12 | 5 | 12 |
| Ток/фаза | мА | 370 | 160 | 370 | 160 |
| Сопротивление/Фаза | Ω | 13.5 | 74.5 | 13.5 | 76 |
| Индуктивность/Фаза | мГн | 6.5 | 38.5 | 4 | 25 |
| Доступно для перемещения за шаг | мм | 0.0127 | 0.0254 | ||
| 0.0254 | 0.0508 | ||||
| 0.0508 | 0.1016 | ||||
ПРИМЕЧАНИЕ: Двигатель может быть спроектирован по индивидуальному заказу.
Диаметр винта (опционально) 1) 3.5
Свинец Дополнительный 1) 0.3048, 0.6096, 1.0, 1.2192, 2.0, 2.4384, 4.0, 8.0...... (мм);
Доступный ход за шаг = (Угол шага/360)* Шаг (мм)

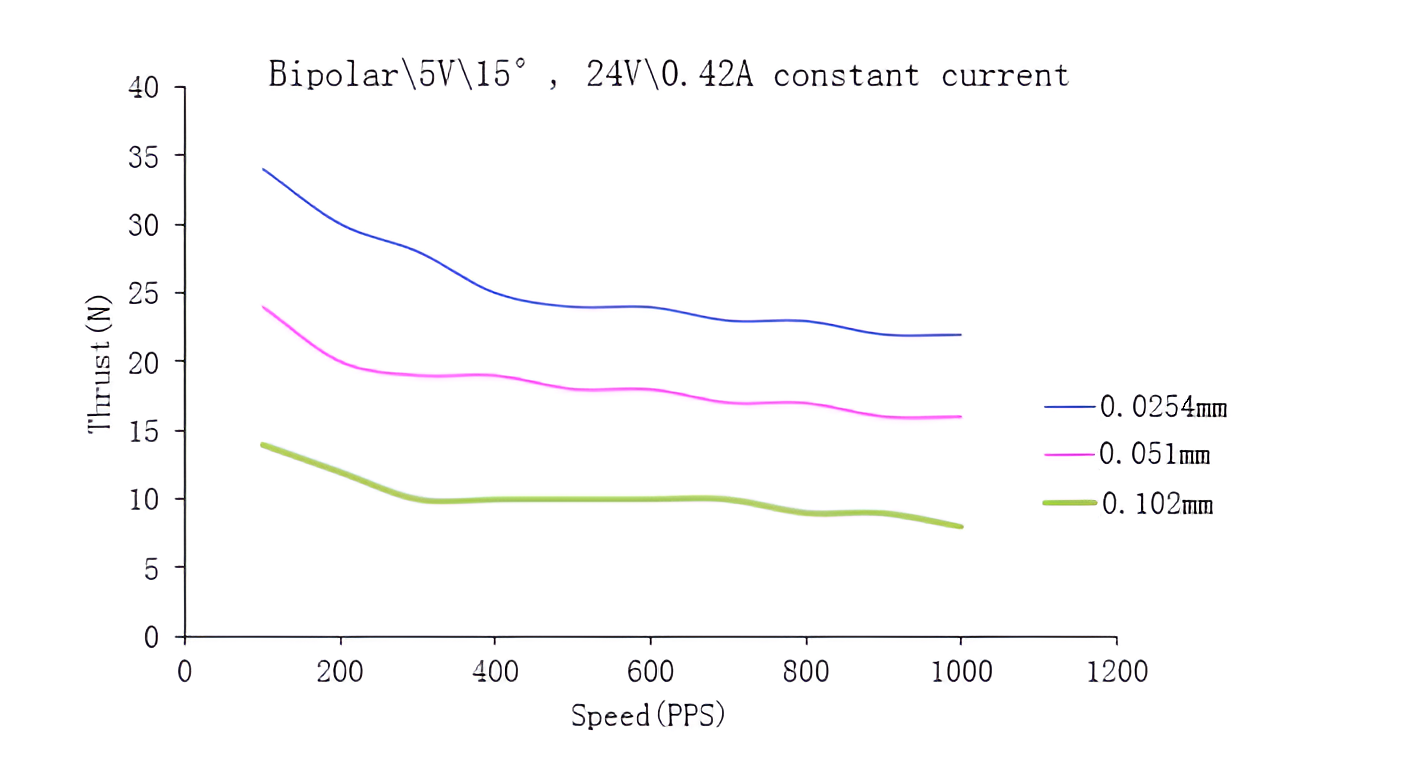

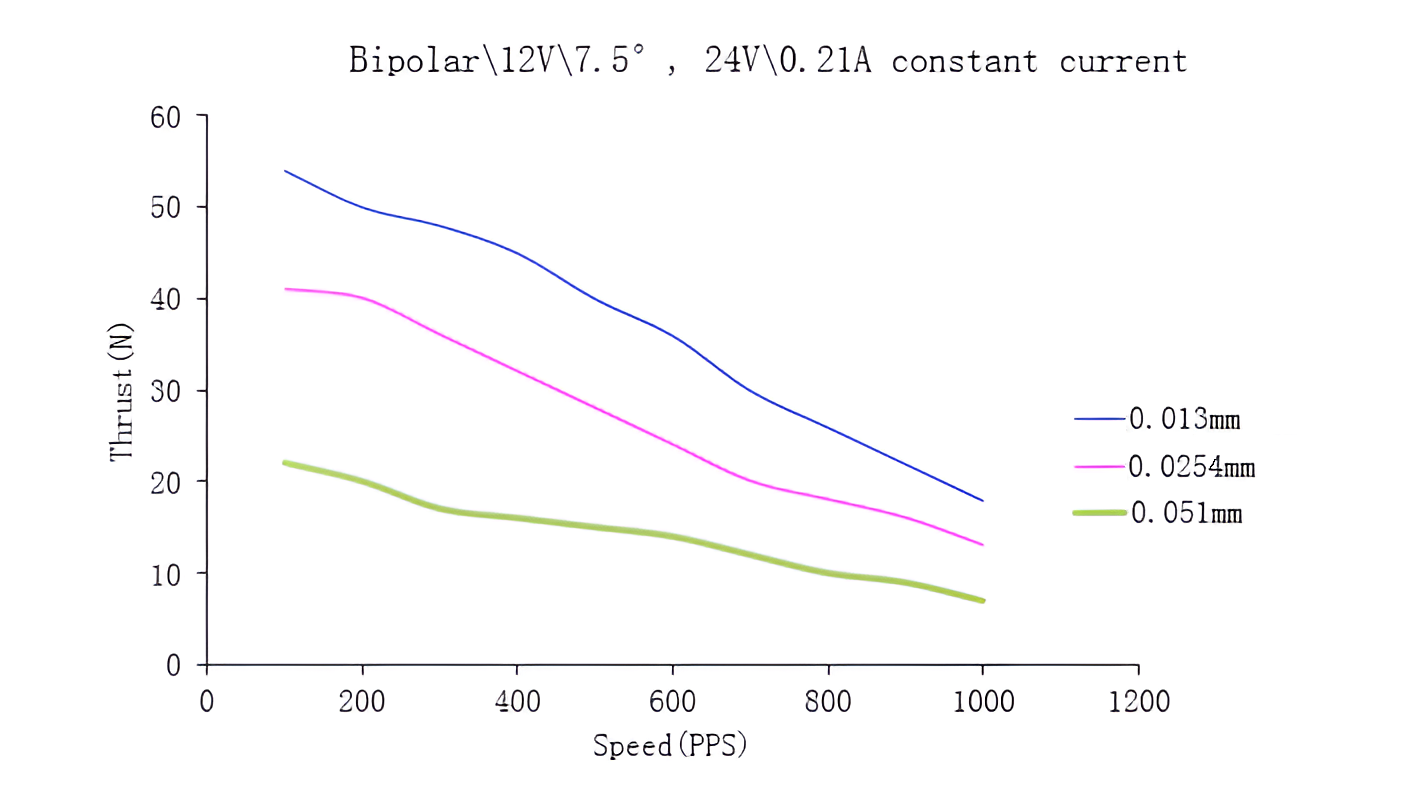

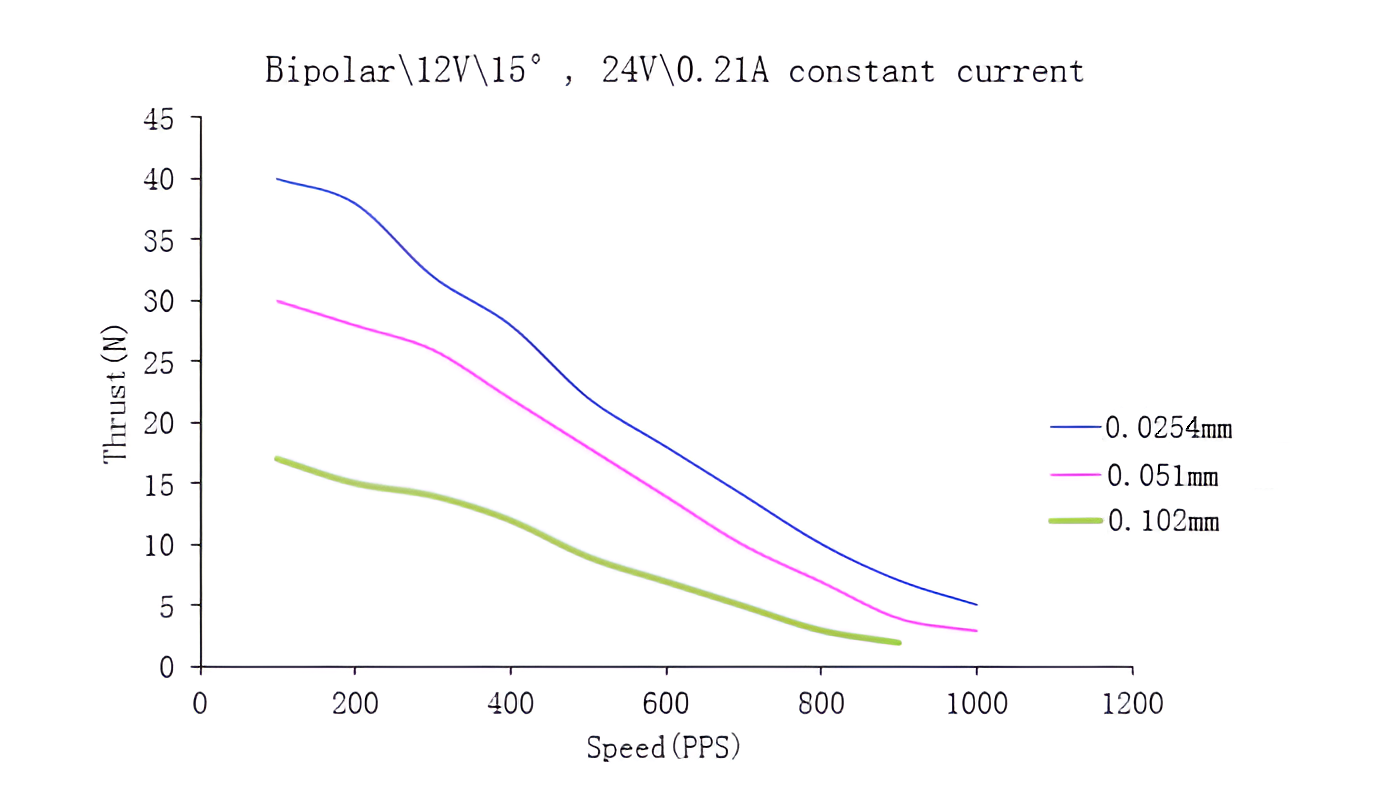

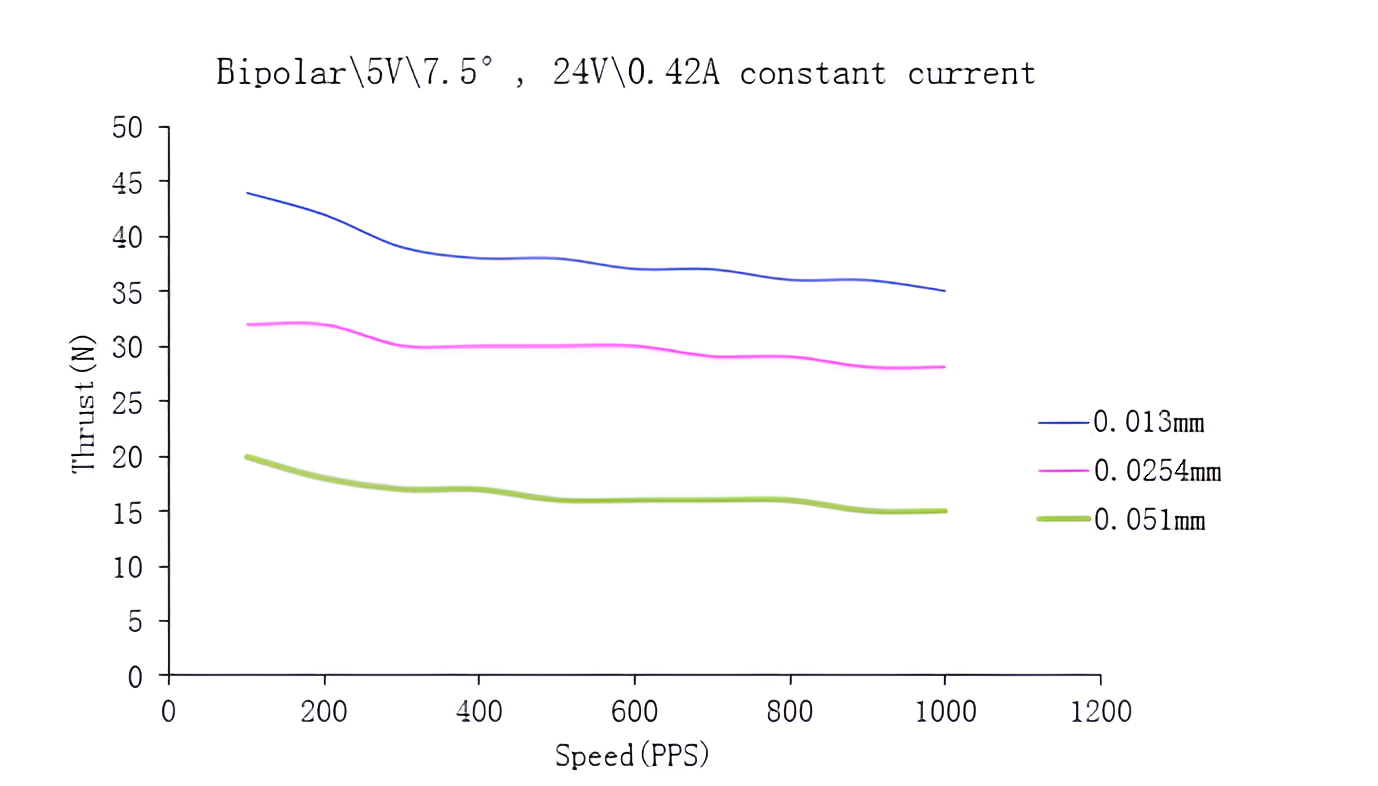

Кривая скорости шага и тяги
