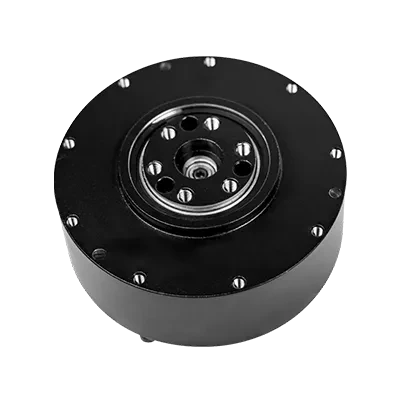

17N.m integrated QDD motor module (один энкодер) - Соединительные модули
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Магнитный энкодер | 1 шт |
| Номинальное напряжение (VDC) | 48 |
| Диапазон напряжения (В) | 24-60 |
| Номинальная выходная мощность | 170 Вт±10% |
| Номинальный крутящий момент (Н·м) | 6 |
| Пиковый крутящий момент (Н·м) | 17 |
| Направление движения | CW/CCW |
| Диапазон температур | -20~50℃ |
| Диапазон влажности | 5~85% |
| Температура хранения | -30℃～70℃ |
| Класс изоляции | Класс Б |
| Скорость холостого хода | 410 об/мин ± 10% |
| Ток холостого хода | 0.5 Arms |
| Номинальная скорость нагрузки | 360 об/мин ± 10% |
| Номинальный фазный ток нагрузки | 7 Apk ± 10% |
| Пиковый фазный ток | 23 Apk ± 10% |
| Сопротивление изоляции | 500VAC |
| Высоковольтное сопротивление | 600VAC |
| Обратная ЭДС (Vrms/KRPM) | 0.096±10% |
| Сопротивление (Ом) | 0.55 |
| Постоянная крутящего момента (Н·м/А) | 1.22 |
| Индуктивность | 486±20% мкГн |
Общее описание
Модель 17N.m integrated QDD motor module представляет собой интегрированный модуль серводвигателя прямого привода (QDD) с одним магнитным энкодером. Модуль обладает номинальным крутящим моментом 6 Н·м, пиковым до 17 Н·м и номинальной выходной мощностью около 170 Вт. Конструктивные особенности, такие как интеграция двигателя и привода, диапазон рабочего напряжения 24-60 В и высокий класс изоляции, обеспечивают надежную работу. Модуль характеризуется высокой перегрузочной способностью: выдерживает 6.5 Н·м до 3000 с, 11 Н·м - 100 с, 15 Н·м - 18 с и 17 Н·м - 10 с.

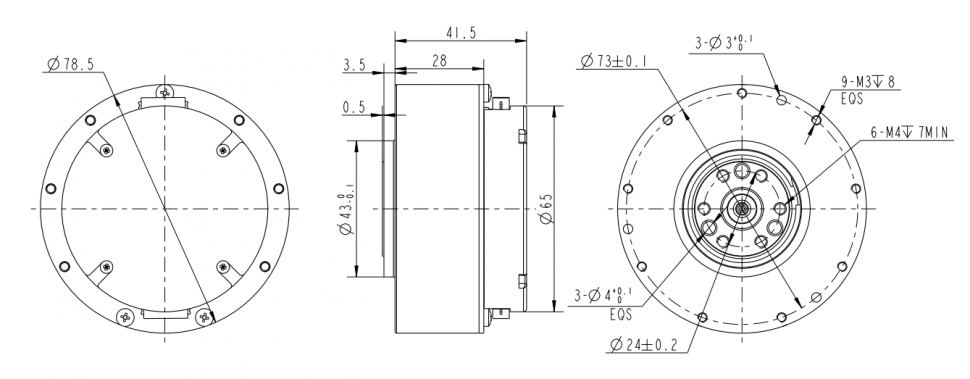

Механические характеристики
| Элемент | Спецификация |
|---|---|
| Масса | 380 г ±3 г |
| Полюс | 28 |
| Фаза | 3 |
| Метод привода | ВОК |
| Коэффициент уменьшения | 7.75 : 1 |

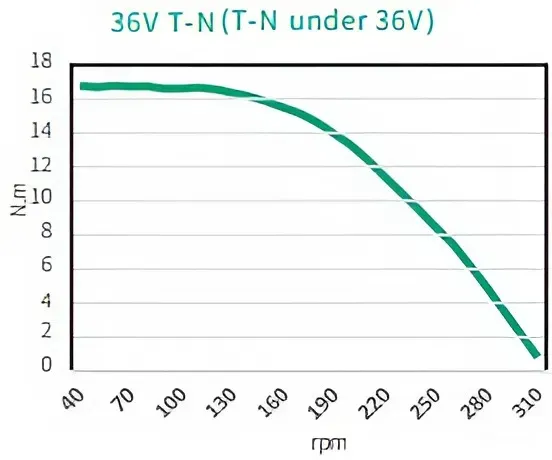

Кривая производительности

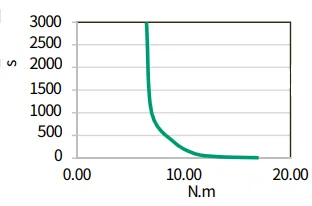

Максимальная перегрузка
| Нагрузка (Н*м) | Время работы (с) |
|---|---|
| 6 | оцененный |
| 6.5 | 3000 |
| 11 | 100 |
| 15 | 18 |
| 17 | 10 |
