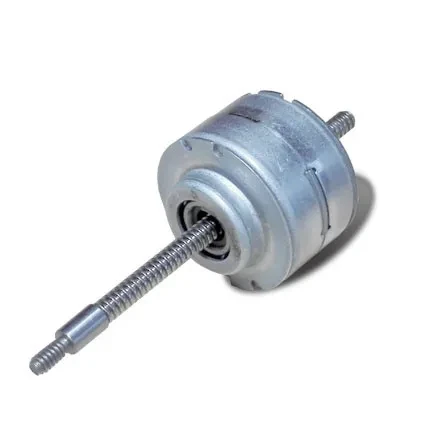

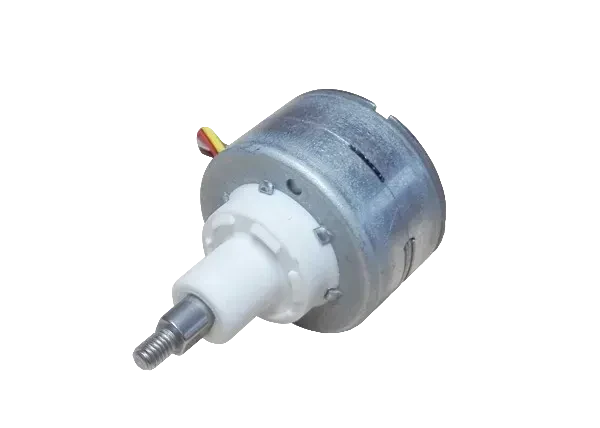

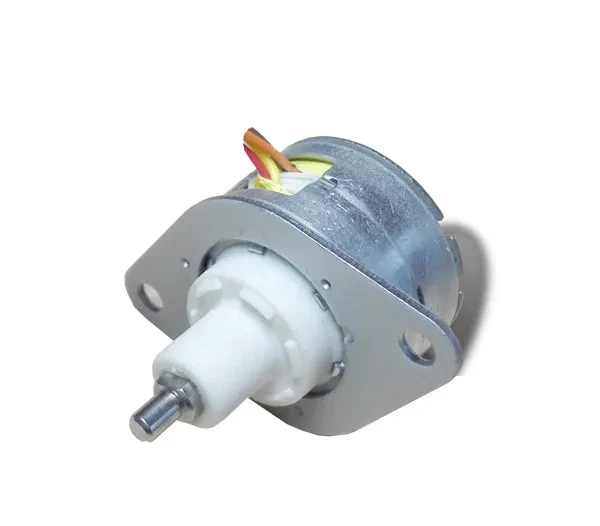

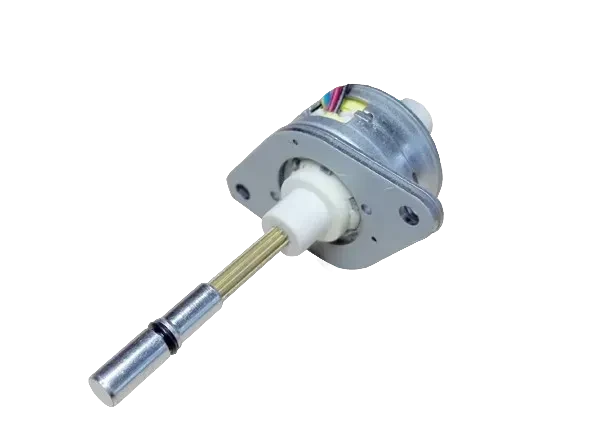

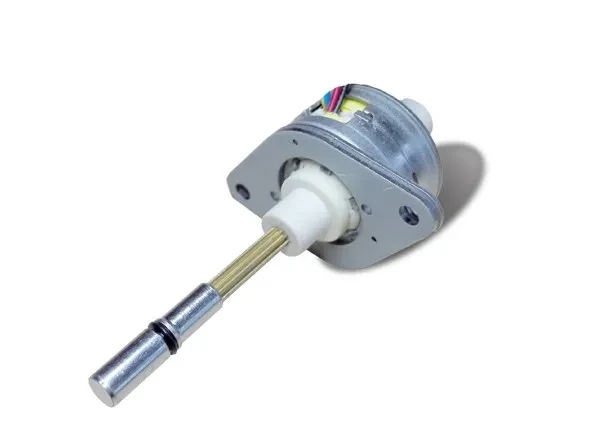

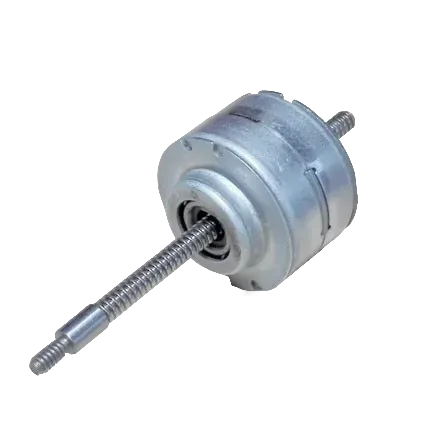

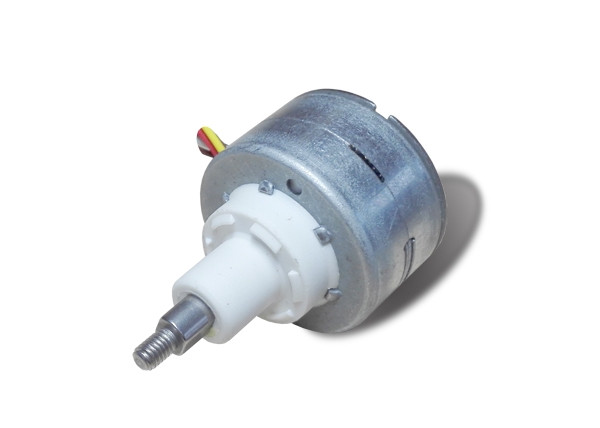

15/25BYZ - Шаговые двигатели с постоянными магнитами
Стандартные модели
| Характеристика | Модель | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 15BYZ-13 | 25BYZ-A04 | 25BYZ-A01(09) | 25BYZ-A022 | 25BYZ-A035B | 25BYZ-B01 | 25BYZ-B058A | 25BYZ-C06 | 25BYZ-C07 | 25BYZ-C017 | |
| Угол шага | 18 | 15 | 15 | 15 | 7.5 | 15 | 15 | 7.5 | 7.5 | 7.5 |
| Количество фаз | 2 | 4 | 2 | 4 | 2 | 2 | 2 | 2 | 2 | 2 |
| Напряжение (В) | 24 | 5 | 12 | 2 | 12 | 12 | 5 | 5 | 5 | 7 |
| Ток (А) | 0.1 | 0.23 | 0.23 | 0.23 | 0.14 | 0.23 | 0.625 | 0.34 | 0.34 | 0.15 |
| Сопротивление (Ом) | 30 | 22 | 53 | 53 | 84 | 53 | 8 | 14.7 | 14.7 | 47 |
| Индуктивность (мГн) | 6 | 4.3 | 23.5 | 9 | 48 | 23.5 | 4.7 | 7.5 | 7.5 | 17.8 |
| Доступно для перемещения за шаг (мм) | 0.02 | 0.0417 | 0.0417 | 0.0417 | 0.0127 | 0.0417 | 0.0508 | 0.0254 | 0.0254 | 0.0254 |
| Крутящий момент толкания/тяги (Н) | 4 | 7 | 25 | 15 | 33 | 20 | 20 | 30 | 30 | 9.8 |
| Люфт (мм) | ≧12 | ≧12 | ≧12 | ≧22 | ≧14 | ≧40 | ≧35 | ≧13 | ≧13 | ≧13 |

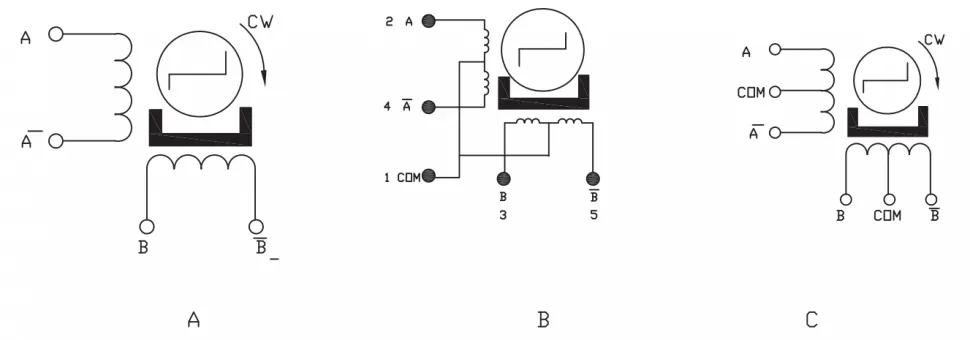

| Схема электропроводки | A | C | A | C | A | A | A | A | A | A |
| Количество выводных контактов | UL1061 30# | UL1061 28# | AF-200 28# | UL1061 28# | UL1061 28# | UL1061 28# | UL1061 26# | UL1061 26# | UL1061 26# | UL1095 28# |

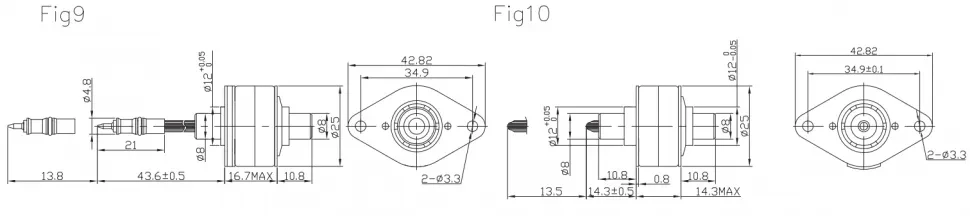

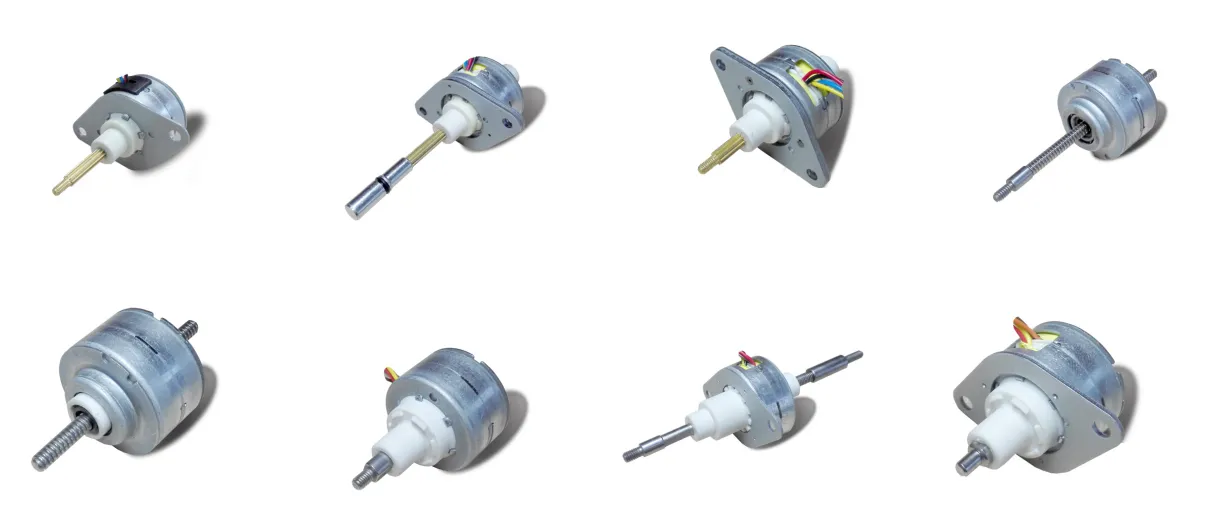

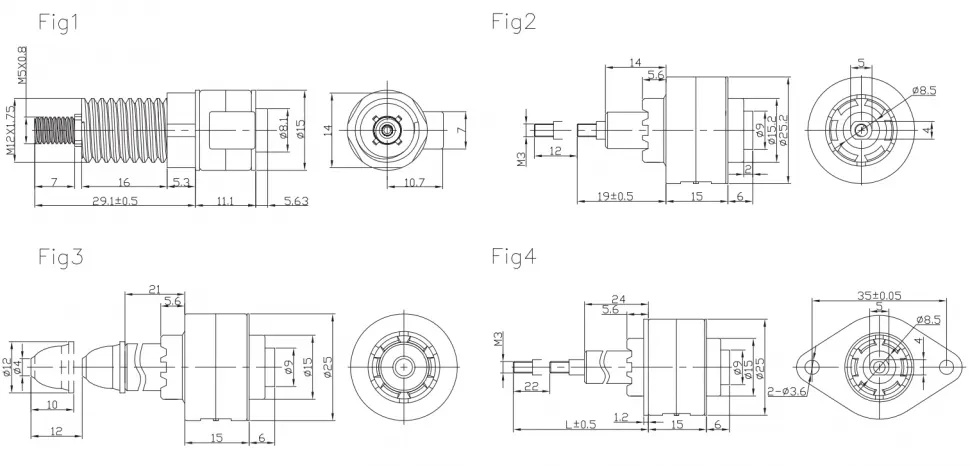

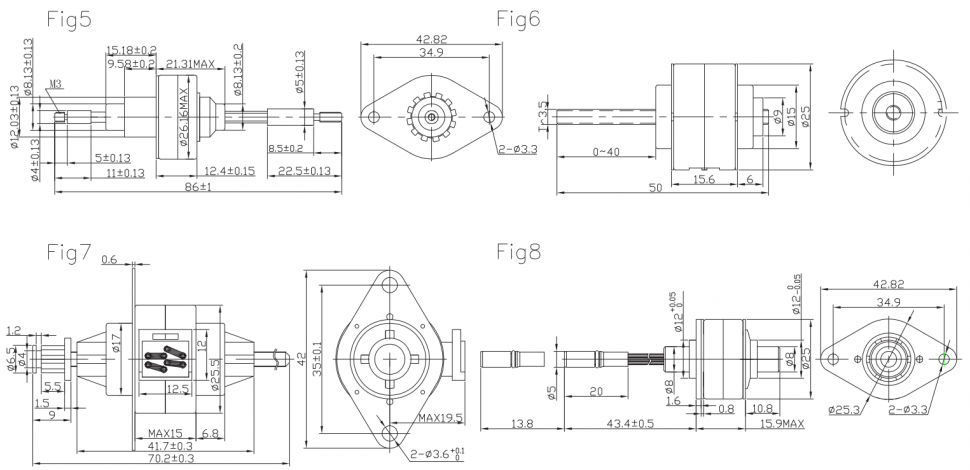

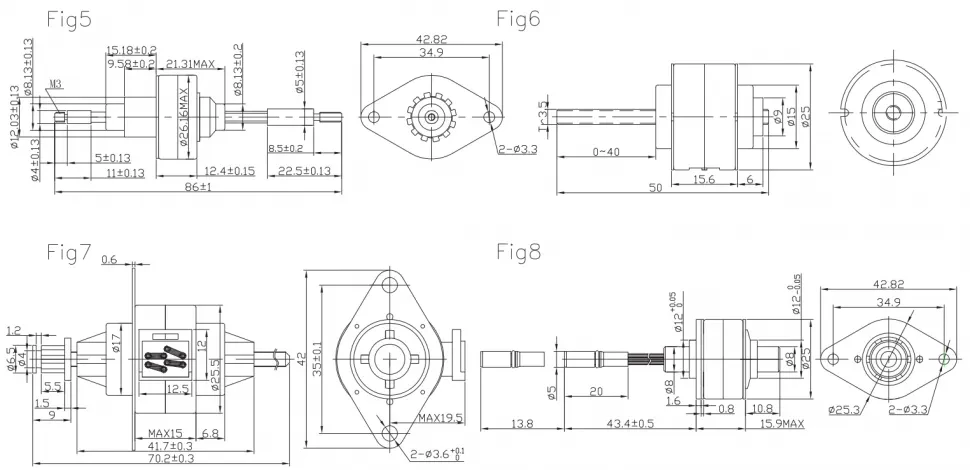

| Изображение | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
15BYZ-13
| Угол шага | 18 |
| Количество фаз | 2 |
| Напряжение (В) | 24 |
| Ток (А) | 0.1 |
| Сопротивление (Ом) | 30 |
| Индуктивность (мГн) | 6 |
| Доступно для перемещения за шаг (мм) | 0.02 |
| Крутящий момент толкания/тяги (Н) | 4 |
| Люфт (мм) | ≧12 |
| Схема электропроводки | A |
| Количество выводных контактов | UL1061 30# |
| Изображение | 1 |
25BYZ-A04
| Угол шага | 15 |
| Количество фаз | 4 |
| Напряжение (В) | 5 |
| Ток (А) | 0.23 |
| Сопротивление (Ом) | 22 |
| Индуктивность (мГн) | 4.3 |
| Доступно для перемещения за шаг (мм) | 0.0417 |
| Крутящий момент толкания/тяги (Н) | 7 |
| Люфт (мм) | ≧12 |
| Схема электропроводки | C |
| Количество выводных контактов | UL1061 28# |
| Изображение | 2 |
25BYZ-A01(09)
| Угол шага | 15 |
| Количество фаз | 2 |
| Напряжение (В) | 12 |
| Ток (А) | 0.23 |
| Сопротивление (Ом) | 53 |
| Индуктивность (мГн) | 23.5 |
| Доступно для перемещения за шаг (мм) | 0.0417 |
| Крутящий момент толкания/тяги (Н) | 25 |
| Люфт (мм) | ≧12 |
| Схема электропроводки | A |
| Количество выводных контактов | AF-200 28# |
| Изображение | 3 |
25BYZ-A022
| Угол шага | 15 |
| Количество фаз | 4 |
| Напряжение (В) | 2 |
| Ток (А) | 0.23 |
| Сопротивление (Ом) | 53 |
| Индуктивность (мГн) | 9 |
| Доступно для перемещения за шаг (мм) | 0.0417 |
| Крутящий момент толкания/тяги (Н) | 15 |
| Люфт (мм) | ≧22 |
| Схема электропроводки | C |
| Количество выводных контактов | UL1061 28# |
| Изображение | 4 |
25BYZ-A035B
| Угол шага | 7.5 |
| Количество фаз | 2 |
| Напряжение (В) | 12 |
| Ток (А) | 0.14 |
| Сопротивление (Ом) | 84 |
| Индуктивность (мГн) | 48 |
| Доступно для перемещения за шаг (мм) | 0.0127 |
| Крутящий момент толкания/тяги (Н) | 33 |
| Люфт (мм) | ≧14 |
| Схема электропроводки | A |
| Количество выводных контактов | UL1061 28# |
| Изображение | 5 |
25BYZ-B01
| Угол шага | 15 |
| Количество фаз | 2 |
| Напряжение (В) | 12 |
| Ток (А) | 0.23 |
| Сопротивление (Ом) | 53 |
| Индуктивность (мГн) | 23.5 |
| Доступно для перемещения за шаг (мм) | 0.0417 |
| Крутящий момент толкания/тяги (Н) | 20 |
| Люфт (мм) | ≧40 |
| Схема электропроводки | A |
| Количество выводных контактов | UL1061 28# |
| Изображение | 6 |
25BYZ-B058A
| Угол шага | 15 |
| Количество фаз | 2 |
| Напряжение (В) | 5 |
| Ток (А) | 0.625 |
| Сопротивление (Ом) | 8 |
| Индуктивность (мГн) | 4.7 |
| Доступно для перемещения за шаг (мм) | 0.0508 |
| Крутящий момент толкания/тяги (Н) | 20 |
| Люфт (мм) | ≧35 |
| Схема электропроводки | A |
| Количество выводных контактов | UL1061 26# |
| Изображение | 7 |
25BYZ-C06
| Угол шага | 7.5 |
| Количество фаз | 2 |
| Напряжение (В) | 5 |
| Ток (А) | 0.34 |
| Сопротивление (Ом) | 14.7 |
| Индуктивность (мГн) | 7.5 |
| Доступно для перемещения за шаг (мм) | 0.0254 |
| Крутящий момент толкания/тяги (Н) | 30 |
| Люфт (мм) | ≧13 |
| Схема электропроводки | A |
| Количество выводных контактов | UL1061 26# |
| Изображение | 8 |
25BYZ-C07
| Угол шага | 7.5 |
| Количество фаз | 2 |
| Напряжение (В) | 5 |
| Ток (А) | 0.34 |
| Сопротивление (Ом) | 14.7 |
| Индуктивность (мГн) | 7.5 |
| Доступно для перемещения за шаг (мм) | 0.0254 |
| Крутящий момент толкания/тяги (Н) | 30 |
| Люфт (мм) | ≧13 |
| Схема электропроводки | A |
| Количество выводных контактов | UL1061 26# |
| Изображение | 9 |
25BYZ-C017
| Угол шага | 7.5 |
| Количество фаз | 2 |
| Напряжение (В) | 7 |
| Ток (А) | 0.15 |
| Сопротивление (Ом) | 47 |
| Индуктивность (мГн) | 17.8 |
| Доступно для перемещения за шаг (мм) | 0.0254 |
| Крутящий момент толкания/тяги (Н) | 9.8 |
| Люфт (мм) | ≧13 |
| Схема электропроводки | A |
| Количество выводных контактов | UL1095 28# |
| Изображение | 10 |
