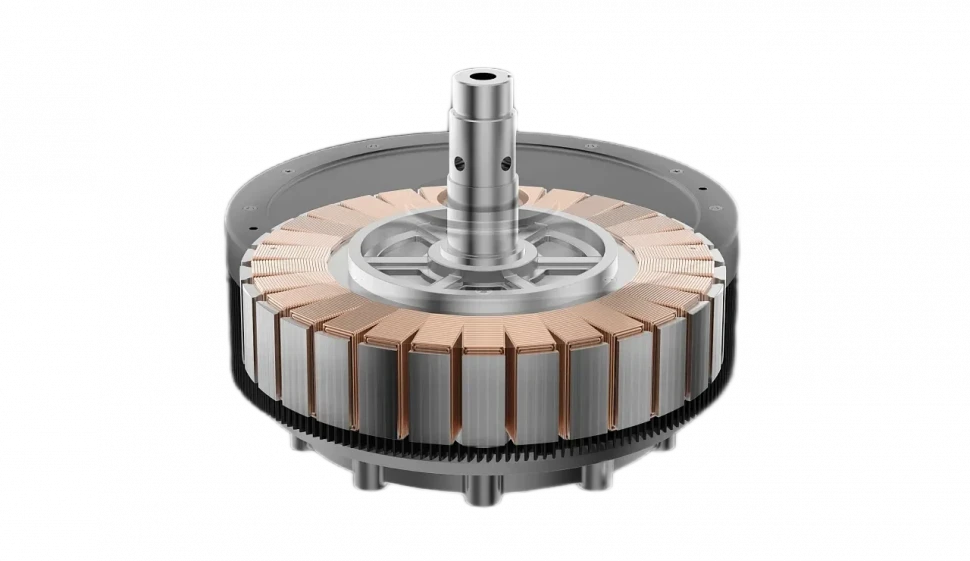

GM4-2 - Двигатели BLDC с внешним ротором
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Physis |
| Высота пакета магнитопровода (мм) | 50.0 |
| Внутренний диаметр статора (мм) | 40.0 |
| Внешний диаметр ротора (мм) | 302.0 |
| Инерция ротора (г·м²) | 55.9 |
| Вес статора (кг) | 14.8 |
| Вес ротора (кг) | 5.97 |
| Вес двигателя (кг) | 20.77 |
| Сопротивление фазы (Ом) | 9.6 |
| Индуктивность фазы (мГн) | 93 |
| Постоянная крутящего момента (Н·м/А) | 35.74 |
| Постоянная противо-ЭДС (V/RPM) | 2.16 |
| Максимальное напряжение (В) | 350 |
| Скорость (об/мин) | 85 |
| Номинальный крутящий момент (Н·м) | 103 |
| Ток двигателя (А) | 3.1 |
| Потребляемая мощность (Вт) | 1121 |
| Выходная мощность (Вт) | 911 |
| Суммарные потери (Вт) | 210 |
| Потери в меди (Вт) | 191 |
| Потери в стали (Вт) | 19 |
| КПД (%) | 81 |
| Максимальная температура обмотки (℃) | 100 |
| Количество полюсов | 30 |
GM4-2 - BLDC с внешним ротором
Двигатель GM4-2 представляет собой высокопроизводительный двигатель, оптимально сочетающий надёжность конструкции и энергоэффективность. Благодаря номинальному крутящему моменту 103 Н·м при скорости 85 об/мин, двигатель развивает выходную мощность 911 Вт. КПД 81% обеспечивает эффективное энергопотребление, а диаметр ротора 302.0 мм в сочетании с максимальной высотой пакета магнитопровода 50.0 мм создает усиленную конструкцию для работы в самых demanding промышленных применениях.
Преимущества двигателя
- Рекордный крутящий момент: Конструкция с 30 полюсами обеспечивает исключительно высокий момент 103 Н·м при скорости 85 об/мин, что гарантирует надежную работу под максимальной нагрузкой.
- Улучшенная энергоэффективность: КПД 81% достигается благодаря оптимизированным параметрам: сопротивление фазы 9.6 Ом и индуктивность 93 мГн при токе двигателя 3.1 А.
- Высокий коэффициент преобразования: Постоянная крутящего момента 35.74 Нм/А и постоянная противо-ЭДС 2.16 V/RPM обеспечивают эффективное преобразование электрической энергии в механическую.
- Оптимизированное тепловыделение: Суммарные потери 210 Вт оптимально распределены между потерями в меди (191 Вт) и стали (19 Вт) для эффективного отвода тепла.
- Мощная механическая конструкция: Общий вес двигателя 20.77 кг с рациональным распределением массы между статором (14.8 кг) и ротором (5.97 кг) обеспечивает повышенную стабильность.
- Надёжность в тяжёлых режимах: Рассчитан на максимальную температуру обмотки 100°C, что гарантирует стабильность параметров при продолжительной работе под нагрузкой.
- Сбалансированные динамические характеристики: Инерция ротора 55.9 г·м² обеспечивает плавность хода и точность позиционирования даже при высоком крутящем моменте.
