TK1000 - Cерводвигатели с прямым приводом TK Series

Техническое описание в формате .pdf

Сертификат соответствия
Технические характеристики
Стандартные модели
По запросу

Заказ товара

Для того, чтобы сделать заказ, вы можете:

Прислать заявку по почте ring@upel.ru

Позвонить по тел./отправить факс на +7 (499) 490-03-65

Написать в Whatsapp

Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.

Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

Технические характеристики

Характеристика Значение
Производитель Physis

Стандартные модели

Характеристика Модель
TK1000-250-295A TK1000-480-22C
Номинальная скорость (об/мин) 3 320
Максимальная скорость (об/мин) 11 -
Номинальный ток (A) 10.22 1293
Номинальный крутящий момент (Н·м) 2839.13 25733
Номинальная мощность (Вт) 0.99 758
Постоянная крутящего момента (Н·м/А) 295.45 22.45
Максимальный ток (А) 64 3000
Максимальный крутящий момент (Н·м) 14522 57247

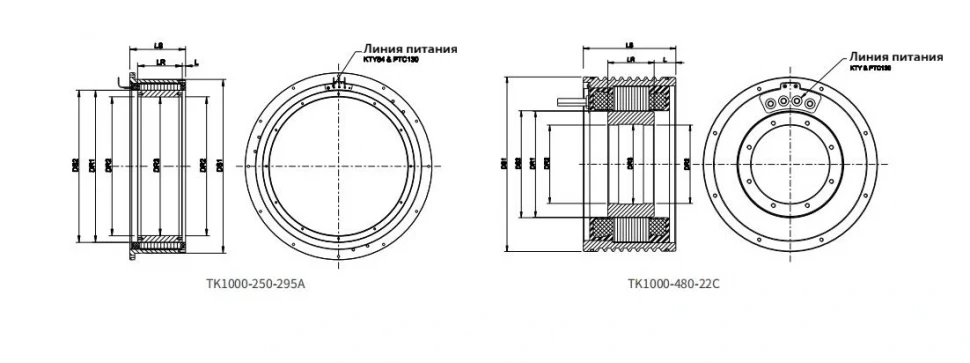

DS1 1050 1060
DS2 920 870
DR1 916.8 866.7
DR2 840 745
DR3 838 735
LS 337 640
LR 270 518
L 33.5 61

TK1000-250-295A

Номинальная скорость (об/мин) 3
Максимальная скорость (об/мин) 11
Номинальный ток (A) 10.22
Номинальный крутящий момент (Н·м) 2839.13
Номинальная мощность (Вт) 0.99
Постоянная крутящего момента (Н·м/А) 295.45
Максимальный ток (А) 64
Максимальный крутящий момент (Н·м) 14522
DS1 1050
DS2 920
DR1 916.8
DR2 840
DR3 838
LS 337
LR 270
L 33.5

TK1000-480-22C

Номинальная скорость (об/мин) 320
Максимальная скорость (об/мин) -
Номинальный ток (A) 1293
Номинальный крутящий момент (Н·м) 25733
Номинальная мощность (Вт) 758
Постоянная крутящего момента (Н·м/А) 22.45
Максимальный ток (А) 3000
Максимальный крутящий момент (Н·м) 57247
DS1 1060
DS2 870
DR1 866.7
DR2 745
DR3 735
LS 640
LR 518
L 61

Общее описание

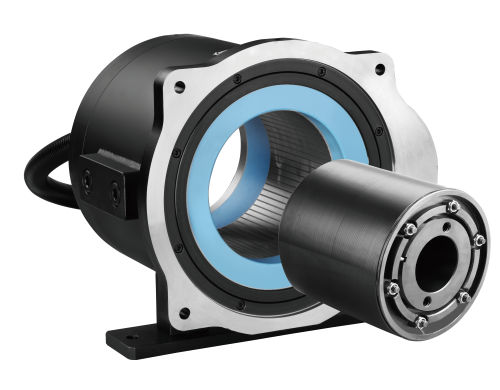

Модель TK1000 представляет собой серводвигатель с прямым приводом. Ключевые технические параметры включают номинальную мощность до 758 Вт, широкий диапазон номинальной скорости от 3 до 320 об/мин и высокий номинальный крутящий момент до 25733 Н·м.

Конструктивные особенности модели гарантируют её стабильную работу в требовательных условиях: прямое приводное исполнение, исключительно высокий максимальный крутящий момент (до 57247 Н·м) и расширенный диапазон рабочих токов. Унифицированные геометрические параметры (включая DS1, DR1, L) способствуют упрощённому монтажу в различные системы.

Особенности серии серводвигателей с прямым приводом TK Series

  • Высокая мощность ( использование высокопроизводительных магнитных материалов, высококачественной кремнистой листовой стали, передовых электромагнитных решений для достижения высокой скорости и высокого крутящего момента, а также возможности слабого магнитного управления, постоянного диапазона мощности до 10:1 )
  • Высокая эффективность ( предоставляет решения, соответствующие GB30549, наивысшему уровню, и IEC60034, наивысшему уровню IE5. Простая структура: без рамной конструкции, подходит для интеграции в оборудование, высокая адаптивность, простая установка, простота обслуживания )
  • Простая структура ( безрамная конструкция, подходит для интеграции в оборудование, высокая адаптивность, простота установки, простота обслуживания )
  • Надежный ( в статоре используется технология вакуумной эпоксидной заливки и изоляционный материал высочайшего промышленного уровня для повышения уровня защиты и эффективности рассеивания тепла двигателя, благодаря чему двигатель становится более долговечным )
  • Гибкая настройка ( полная комплектация машины и отсутствие рамы (по желанию заказчика) обеспечивает полный спектр нестандартных решений по настройке на основе платформы для различных вариантов применения, максимальный диаметр до 45 м )
