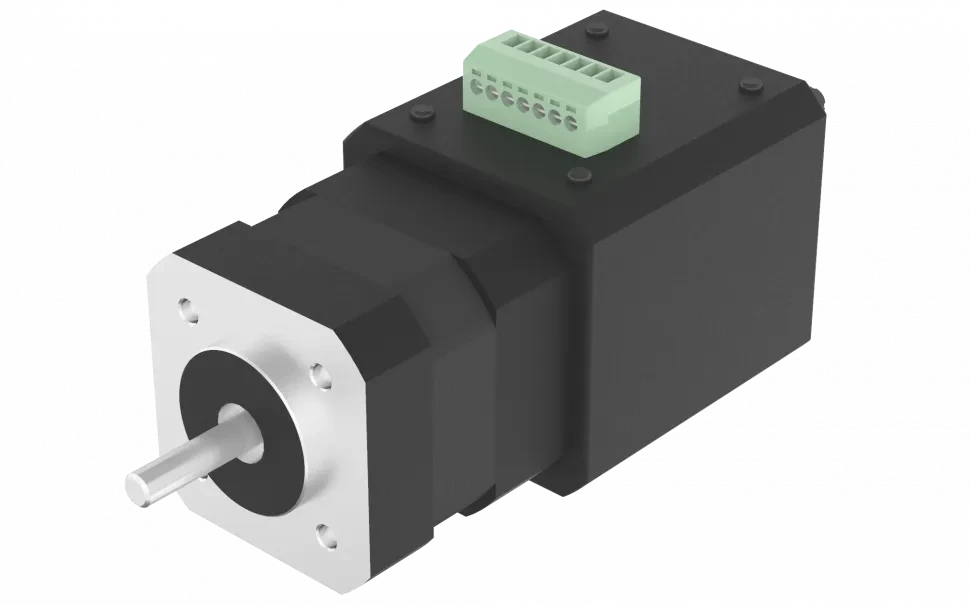

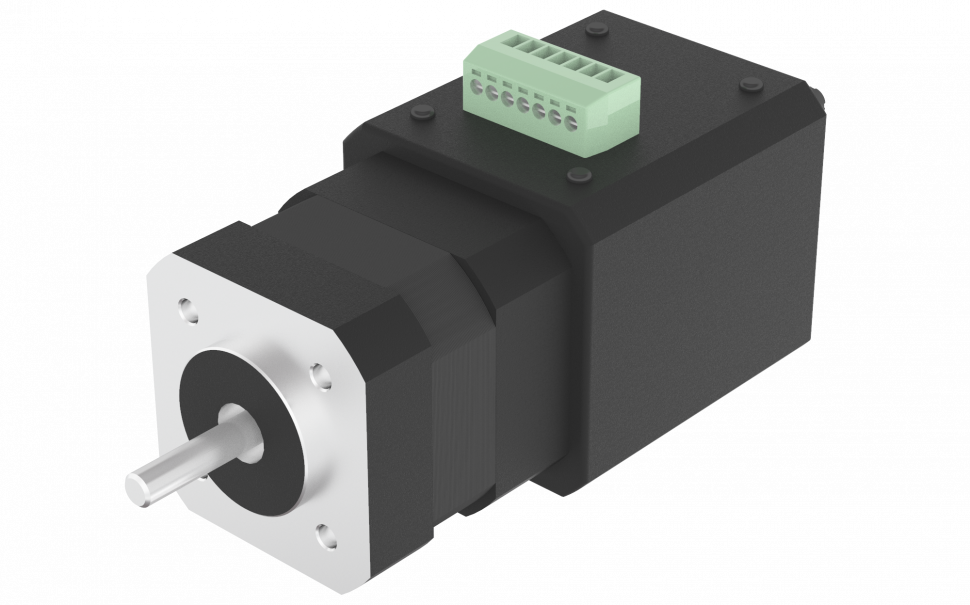

FL42BLS-IE - Двигатели BLDC со встроенным драйвером
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Тип обмотки | соединение треугольником |
| Угол эффекта Холла | 120 градусов |
| Радиальный люфт | 0.025 мм при 460 г |
| Осевой люфт | 0.08 мм при 4000 г |
| Макс. радиальная сила (Н) | 10 |
| Макс. осевая сила (Н) | 10 |
| Диэлектрическая прочность | 600VAC / 1s |
| Сопротивление изоляции | 100MОм, 500VDC |
| Температура окружающей среды | -20°C~+50°C |
| Класс изоляции | Класс Б |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL42BLS01-IE | FL42BLS02-IE | FL42BLS03-IE | FL42BLS04-IE | |
| Количество полюсов | 8 | 8 | 8 | 8 |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальное напряжение (VDC) | 24 | 24 | 24 | 24 |
| Номинальный крутящий момент (мН·м) | 0.0625 | 0.125 | 0.185 | 0.25 |
| Постоянный крутящий момент (мН·м) | 0.075 | 0.15 | 0.22 | 0.3 |
| Номинальная скорость (об/мин) | 4000 | 4000 | 4000 | 4000 |
| Номинальная мощность (Вт) | 26 | 52 | 78 | 104 |
| Пиковый крутящий момент (мН·м) | 0.11 | 0.18 | 0.28 | 0.28 |
| Ток (А) | 3.5 | 5 | 7.5 | 7.5 |
| Сопротивление (Ом) | 1.5 | 0,8 | 0.43 | 0.3 |
| Индуктивность (мГн) | 2.1 | 1.2 | 0.71 | 0.5 |
| Постоянная крутящего момента (мН·м/А) | 0.033 | 0.036 | 0.037 | 0.035 |
| Обратная ЭДС (Vrms/KRPM) | 2.45 | 2.71 | 2.74 | 2.62 |
| Инерция ротора (г·см²) | 24 | 48 | 72 | 96 |
| Длина двигателя (мм) | 77.0 | 97.0 | 137.0 | 157.0 |
| Масса (кг) | 0.45 | 0.6 | 0.8 | 0.95 |
FL42BLS01-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 0.0625 |
| Постоянный крутящий момент (мН·м) | 0.075 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 26 |
| Пиковый крутящий момент (мН·м) | 0.11 |
| Ток (А) | 3.5 |
| Сопротивление (Ом) | 1.5 |
| Индуктивность (мГн) | 2.1 |
| Постоянная крутящего момента (мН·м/А) | 0.033 |
| Обратная ЭДС (Vrms/KRPM) | 2.45 |
| Инерция ротора (г·см²) | 24 |
| Длина двигателя (мм) | 77.0 |
| Масса (кг) | 0.45 |
FL42BLS02-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 0.125 |
| Постоянный крутящий момент (мН·м) | 0.15 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 52 |
| Пиковый крутящий момент (мН·м) | 0.18 |
| Ток (А) | 5 |
| Сопротивление (Ом) | 0,8 |
| Индуктивность (мГн) | 1.2 |
| Постоянная крутящего момента (мН·м/А) | 0.036 |
| Обратная ЭДС (Vrms/KRPM) | 2.71 |
| Инерция ротора (г·см²) | 48 |
| Длина двигателя (мм) | 97.0 |
| Масса (кг) | 0.6 |
FL42BLS03-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 0.185 |
| Постоянный крутящий момент (мН·м) | 0.22 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 78 |
| Пиковый крутящий момент (мН·м) | 0.28 |
| Ток (А) | 7.5 |
| Сопротивление (Ом) | 0.43 |
| Индуктивность (мГн) | 0.71 |
| Постоянная крутящего момента (мН·м/А) | 0.037 |
| Обратная ЭДС (Vrms/KRPM) | 2.74 |
| Инерция ротора (г·см²) | 72 |
| Длина двигателя (мм) | 137.0 |
| Масса (кг) | 0.8 |
FL42BLS04-IE
| Количество полюсов | 8 |
| Количество фаз | 3 |
| Номинальное напряжение (VDC) | 24 |
| Номинальный крутящий момент (мН·м) | 0.25 |
| Постоянный крутящий момент (мН·м) | 0.3 |
| Номинальная скорость (об/мин) | 4000 |
| Номинальная мощность (Вт) | 104 |
| Пиковый крутящий момент (мН·м) | 0.28 |
| Ток (А) | 7.5 |
| Сопротивление (Ом) | 0.3 |
| Индуктивность (мГн) | 0.5 |
| Постоянная крутящего момента (мН·м/А) | 0.035 |
| Обратная ЭДС (Vrms/KRPM) | 2.62 |
| Инерция ротора (г·см²) | 96 |
| Длина двигателя (мм) | 157.0 |
| Масса (кг) | 0.95 |

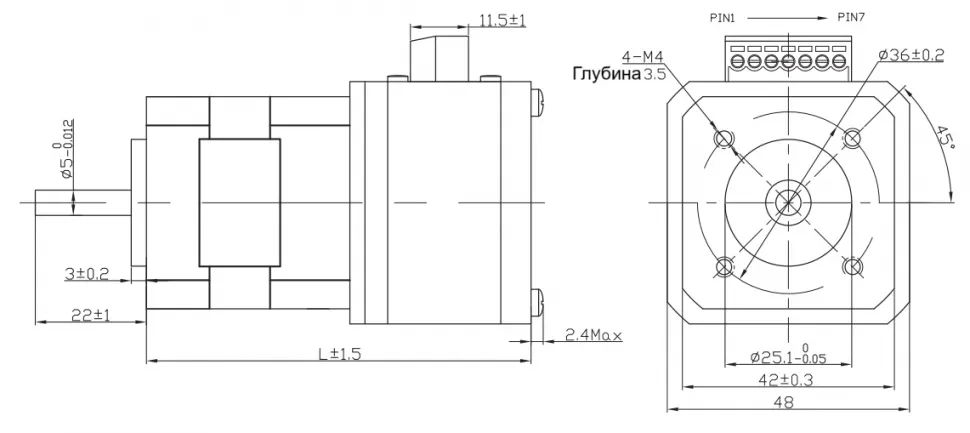

Электрическое соединение
| Номер контакта | Обозначение | Функция |
|---|---|---|
| 1 | +5 В | Выход напряжения |
| 2 | П/П | Направление вращения |
| 3 | СВ | Скоростное напряжение 0 - 5 В постоянного тока |
| 4 | ПГ | Скорость импульсного выхода(TTL) |
| 5 | Земля | Земля |
| 6 | Земля | Земля |
| 7 | +Вп | +24 В постоянного тока (вход постоянного тока +24 В постоянного тока) |
