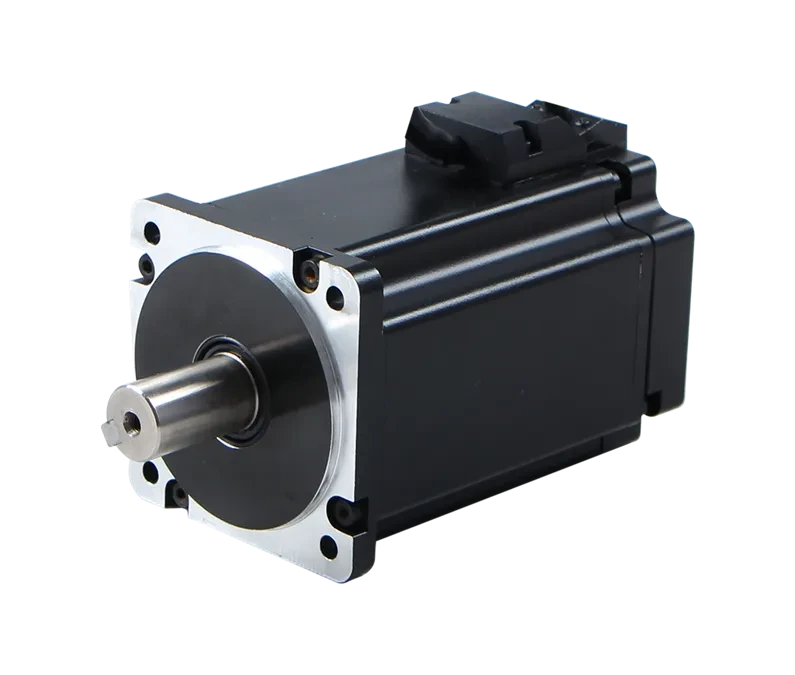

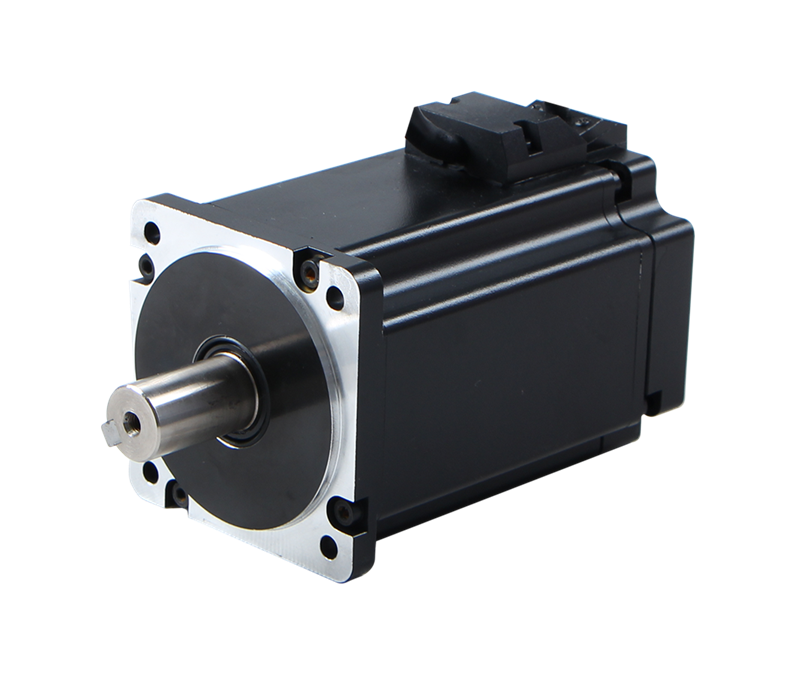

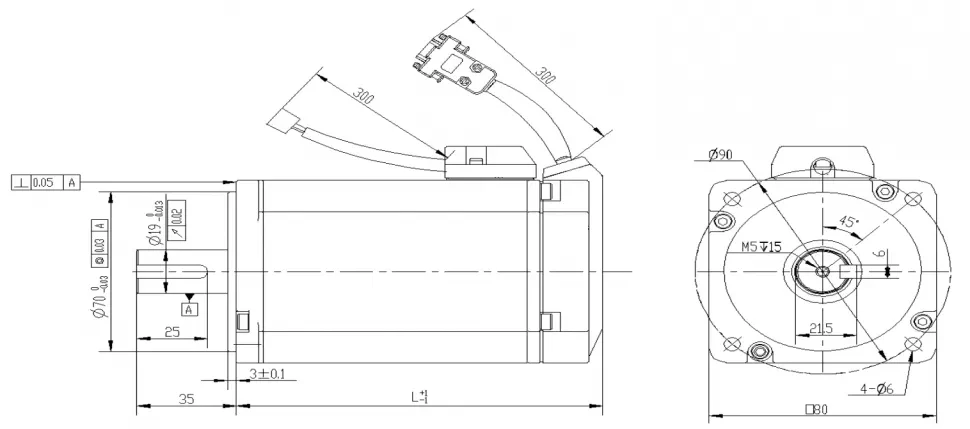

FL80BLG - Высокопроизводительные двигатели BLDC
Техническое описание в формате .pdf
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно — вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Fulling Motor |
| Максимальное радиальное усилие (Н) | 392 |
| Максимальное осевое усилие (Н) | 147 |
| Класс изоляции | Класс Б |
| Класс IP | IP65 |
| Колебание температуры | -20°C~+50°C |
| Относительная влажность | ≤90%RH |
| Условия хранения | -20℃~ +85℃, ≤85%RH |
| Среда установки | ≤1000м, беречь от коррозии, горючих газов, капель масла, пыли |
Стандартные модели
| Характеристика | Модель | |||
|---|---|---|---|---|
| FL80BLG75-310 | FL80BLG75-48 | FL80BLG100-310 | FL80BLG100-48 | |
| Количество фаз | 3 | 3 | 3 | 3 |
| Номинальная мощность (Вт) | 750 | 750 | 1000 | 1000 |
| Номинальное напряжение (VDC) | 310 | 48 | 310 | 48 |
| Скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Номинальный крутящий момент (мН·м) | 2.39 | 2.39 | 3.18 | 3.18 |
| Постоянный крутящий момент (мН·м) | 2.86 | 2.86 | 3.81 | 3.81 |
| Пиковый крутящий момент (Н·м) | 7.14 | 7.14 | 9.6 | 9.6 |
| Пиковый ток (Arms) | 13.2 | 73,5 | 17.7 | 90 |
| Сопротивление (Ом) | 4.09 | 0.089 | 2.8 | 0.069 |
| Индуктивность (мГн) | 12.6 | 0.275 | 8.67 | 0.208 |
| Постоянная крутящего момента (мН·м/А) | 0.736 | 0.115 | 0.736 | 0.115 |
| Обратная ЭДС (Vrms/KRPM) | 54.5 | 8.5 | 54.5 | 8.5 |
| Инерция ротора (кг·см²) | 1.56 | 1.56 | 2.22 | 2.22 |
| Количество полюсов | 10 | 10 | 10 | 10 |
| Длина двигателя (мм) | 112.0 | 118.0 | 129.0 | 135.0 |
| Масса (кг) | 2.5 | 2.6 | 3.2 | 3.3 |
FL80BLG75-310
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 750 |
| Номинальное напряжение (VDC) | 310 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 2.39 |
| Постоянный крутящий момент (мН·м) | 2.86 |
| Пиковый крутящий момент (Н·м) | 7.14 |
| Пиковый ток (Arms) | 13.2 |
| Сопротивление (Ом) | 4.09 |
| Индуктивность (мГн) | 12.6 |
| Постоянная крутящего момента (мН·м/А) | 0.736 |
| Обратная ЭДС (Vrms/KRPM) | 54.5 |
| Инерция ротора (кг·см²) | 1.56 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 112.0 |
| Масса (кг) | 2.5 |
FL80BLG75-48
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 750 |
| Номинальное напряжение (VDC) | 48 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 2.39 |
| Постоянный крутящий момент (мН·м) | 2.86 |
| Пиковый крутящий момент (Н·м) | 7.14 |
| Пиковый ток (Arms) | 73,5 |
| Сопротивление (Ом) | 0.089 |
| Индуктивность (мГн) | 0.275 |
| Постоянная крутящего момента (мН·м/А) | 0.115 |
| Обратная ЭДС (Vrms/KRPM) | 8.5 |
| Инерция ротора (кг·см²) | 1.56 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 118.0 |
| Масса (кг) | 2.6 |
FL80BLG100-310
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 1000 |
| Номинальное напряжение (VDC) | 310 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 3.18 |
| Постоянный крутящий момент (мН·м) | 3.81 |
| Пиковый крутящий момент (Н·м) | 9.6 |
| Пиковый ток (Arms) | 17.7 |
| Сопротивление (Ом) | 2.8 |
| Индуктивность (мГн) | 8.67 |
| Постоянная крутящего момента (мН·м/А) | 0.736 |
| Обратная ЭДС (Vrms/KRPM) | 54.5 |
| Инерция ротора (кг·см²) | 2.22 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 129.0 |
| Масса (кг) | 3.2 |
FL80BLG100-48
| Количество фаз | 3 |
| Номинальная мощность (Вт) | 1000 |
| Номинальное напряжение (VDC) | 48 |
| Скорость (об/мин) | 3000 |
| Номинальный крутящий момент (мН·м) | 3.18 |
| Постоянный крутящий момент (мН·м) | 3.81 |
| Пиковый крутящий момент (Н·м) | 9.6 |
| Пиковый ток (Arms) | 90 |
| Сопротивление (Ом) | 0.069 |
| Индуктивность (мГн) | 0.208 |
| Постоянная крутящего момента (мН·м/А) | 0.115 |
| Обратная ЭДС (Vrms/KRPM) | 8.5 |
| Инерция ротора (кг·см²) | 2.22 |
| Количество полюсов | 10 |
| Длина двигателя (мм) | 135.0 |
| Масса (кг) | 3.3 |
Общее описание
FL80BLG - высокопроизводительный трехфазный бесщеточный двигатель постоянного тока (BLDC) с 10 полюсами и встроенным датчиком Холла. Номинальная мощность двигателя составляет 750 или 1000 Вт. Доступны версии на напряжение 48 В DC и 310 В DC. Номинальная скорость вращения - 3000 об/мин, номинальный крутящий момент - 2.39 Н·м для мощности 750 Вт и 3.18 Н·м для мощности 1000 Вт. Двигатель обеспечивает постоянный момент от 2.86 до 3.81 Н·м и пиковый момент от 7.14 до 9.6 Н·м. Параметры обмотки варьируются в зависимости от модификации: сопротивление фазы от 0.069 до 4.09 Ом, индуктивность от 0.208 до 12.6 мГн, постоянная момента составляет 0.115 Н·м/А для 48-вольтовых версий и 0.736 Н·м/А для 310-вольтовых версий, константа противо-ЭДС - 8.5 Vrms/KRPM для 48 В и 54.5 Vrms/KRPM для 310 В. Момент инерции ротора составляет от 1.56 до 2.22 кг·см².
Конструкция рассчитана на высокие нагрузки: максимальная радиальная нагрузка на вал составляет 392 Н, осевая - 147 Н. Двигатель имеет высокую степень защиты корпуса - IP65, что обеспечивает полную защиту от пыли и защиту от струй воды. Изоляция обмоток соответствует классу B. Рабочий диапазон температур окружающей среды от -20°C до +50°C при относительной влажности до 90%. Условия хранения: от -20°C до +85°C, влажность ≤85%. Монтаж двигателя должен осуществляться на высоте до 1000 метров над уровнем моря, в среде, защищенной от коррозии, горючих газов, капель масла и пыли. Коммутация осуществляется через 8-проводной интерфейс (3 силовых провода для фаз, 5 проводов для датчиков Холла и питания). Длина корпуса моделей составляет от 112.0 до 135.0 мм. Масса двигателя - от 2.5 до 3.3 кг.
Электрическое соединение
| Hомер контакта | Тип | Цвет | Функции |
|---|---|---|---|
| 5 | AWG26 | Зеленый | Vcc |
| 1 | Синий | U (Hu) | |
| 2 | Зеленый | V (HV) | |
| 3 | Белый | W (Hw) | |
| 4 | Черный | Земля | |
| 1 | 3*AWG16+2*AWG20 | Желтый | Фаза U |
| 2 | Красный | Фаза V | |
| 3 | Черный | Фаза W |
